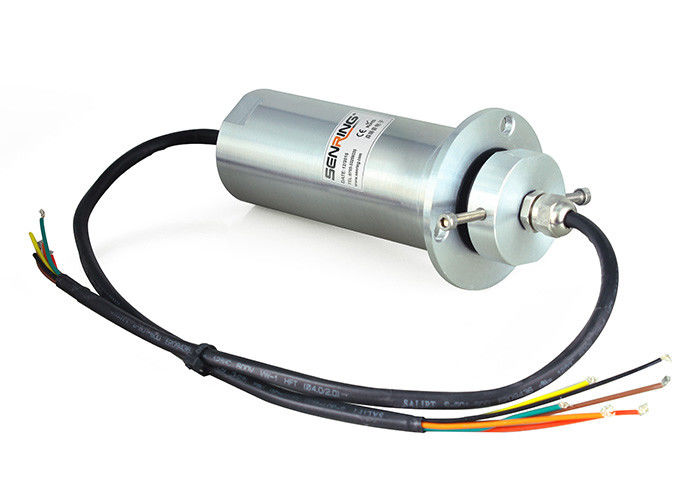

Travail imperméable de Ring Water Proof Connector Underwater de glissement électrique
Description de la bague F038 collectrice imperméable
Bague collectrice imperméable de série de SENRING F038, OD38mm, le niveau le plus élevé de protection : IP68, peut conduire l'électricité et transmettre de divers signaux quand 360° tournant sous l'eau, et la coquille résistante anti-corrosive, d'acide et d'alcali d'acier inoxydable assure le travail stable dans divers environnements
Caractéristiques de la bague F038 collectrice imperméable
1. Le niveau imperméable est IP68, qui peut fonctionner stablement à une profondeur de 300 mètres sous l'eau ;
2. La bague collectrice a un diamètre extérieur de 38mm et une longueur de 113-116mm ;
3. Il soutient 2-56 canaux de 2A-50A actuel/signal ;
4. Le logement est fait de matériel d'acier inoxydable, qui est anticorrosion, acide et l'alcali résistant, et peut travailler stablement dans divers environnements durs.
Spécification technique de la bague F038 collectrice imperméable
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -40℃∼85℃ |
| Catégorie d'IP | IP68 |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | acier inoxydable |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Matériel | RoHS conforme |
| Certificat de la CE | oui |
| Données électriques | ||
| Spéc. | données | |
| gamme de tension | 0∼240VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

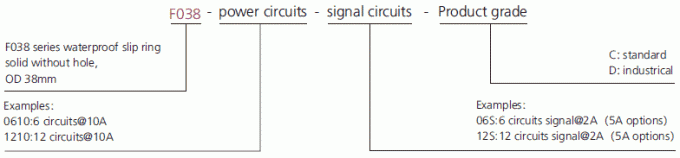

Description de numéro de la pièce

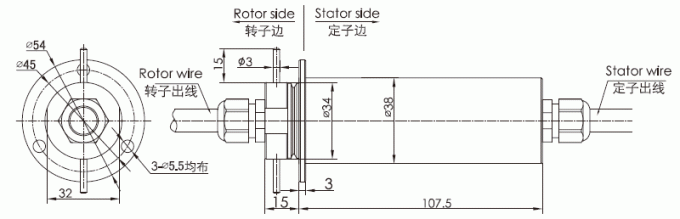

Dessin de la bague F038 collectrice imperméable
Liste modèle standard
| Modèle | Circuit/signal non. | Longueur L (millimètres) | |||
| 2A | 5A | 10A | 20A | ||
| F038-0430 | 0 | 0 | 4 | 0 | 107,5 |
| F038-0620 | 0 | 6 | 0 | 0 | 107,5 |
| F038-0250 | 0 | 0 | 0 | 2 | 107,5 |
| F038-36S | 36 | 0 | 0 | 0 | 107,5 |
| F038-56S | 56 | 0 | 0 | 0 | 107,5 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez le no. de canal d'Ethernet, de puissance et de signal ou mélangez aux besoins du client l'autre signal de la bague collectrice, contact de pls le vendeur de SENRING.
F038 glissement imperméable Ring Grade Table
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : (norme) | 100RPM | 10 millions | métal précieux |
| D : (industrical) | 200RPM | 30 millions |
or-or
|
