Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
O032-24
Contactez-nous

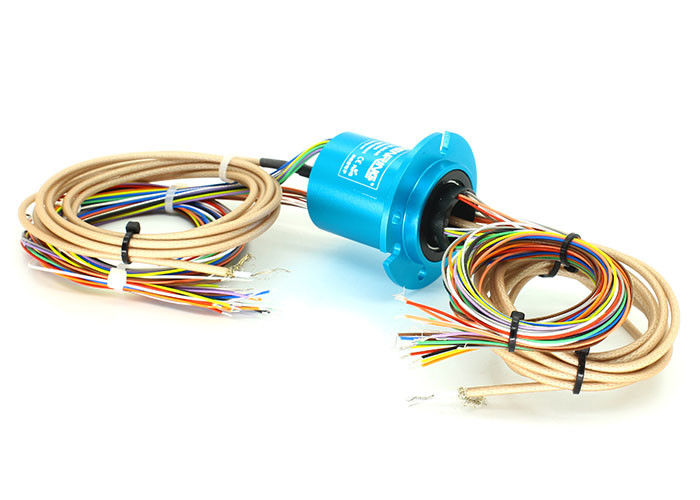

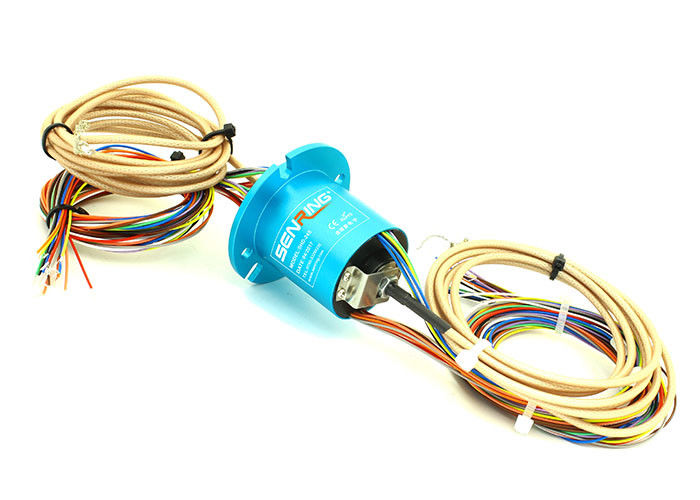

Glissement adapté aux besoins du client Ring For bague collectrice de la capsule HD-SDI/Hd-MI de 1080P de HD-SDI
Description de la bague collectrice d'O032-24 HD-SDI
La bague collectrice de vidéo de la série HD de SENRING O032-24, peut signal coaxial transmettre 1 du canal HD signal vidéo, de signal de DC~3GHz HD ou 12 de circuits 2A quand 360° roating, vitesse nominale : 100RPM.SHD-24 bague collectrice de la série HD, OD 32.8mm, longueur 47, MMCX, connecteur coaxial de SMA facultatif.
Caractéristiques de la bague collectrice d'O032-24 HD-SDI
1. l'appui DC~3GHz, peut écurie transmettre le signal de vedio de 1080P HD ;
2. Solide, avec la bride ;
3. Peut transmettre 1 puissance/signal des circuits 2A de la bague collectrice +12 de vidéo du canal HD quand la rotation 360° ;
4. OD : 32.8mm, longueur : 47mm ;
5. Peut être combiné pour transmettre le signal d'à haute fréquence, le signal de commande, le signal vidéo et d'autres signaux ;
6. Excellente représentation électrique de transmission et de rotation ;
7. Application typique : Contrôle de la sécurité de HD, caméra photographique, caméra de HD et d'autres champs.
Spécification technique de la bague collectrice de la série o032-24
| Taux de fréquence | DC-3GHz |
| Fluctuation de perte par insertion | +/-0.05dB |
| Spécifications | RG405 |
| VSWR | ≤1.3 |
| impédance | 50Ω |
| Données mécaniques | |
| Spéc. | données |
| vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM sans interruption |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m+ (circuits 0.03N.m/6) |
| Perte par insertion | 0.65dB/1GHz maximum |
| perte de retour | -18 dB/1GHz maximum |
| Vitesse maximum | 50RPM |
| Fluctuation de VSWR | +/--0,05 |
| Style | BNC/F (options) |
| Données électriques | |
| Spéc. | données |
| gamme de tension | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG26# a argenté le téflon |
| longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
| Résistance diélectrique | 500VAC@50Hz, 60s |
| Bruit électrique | < 0=""> |
| Bruit électrique | < 10m=""> |
| Certificat de la CE | Oui |
| matériel | RoHS conforme |

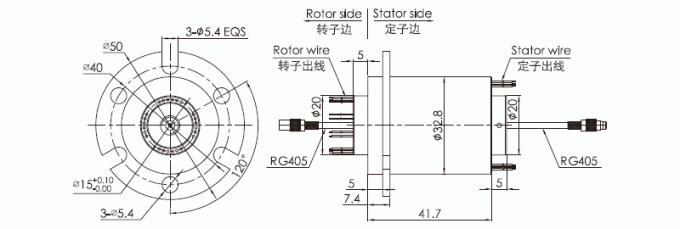

Dessin
FAQ :
1. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
2. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
