Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0218-64
Contactez-nous

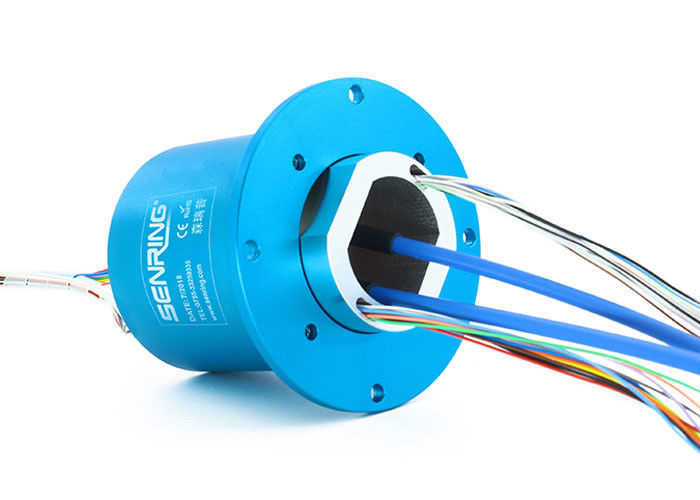

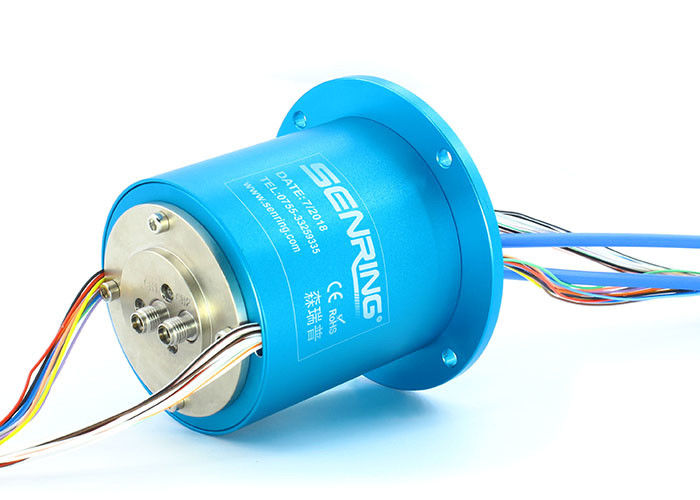

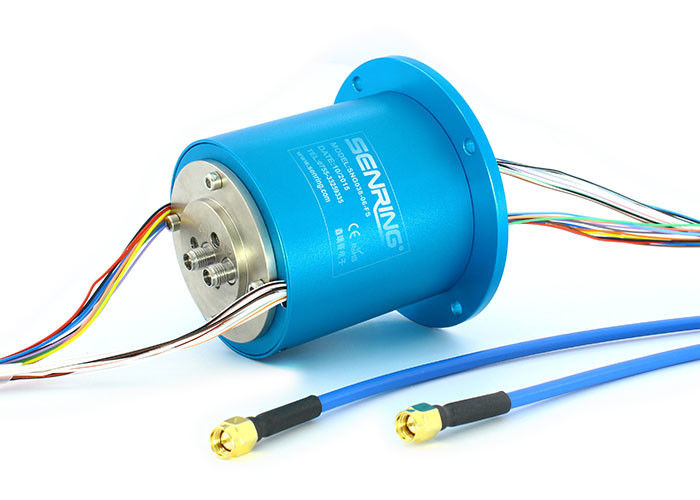

Couple de petite taille et bas de 2 bagues coulissantes à haute fréquence de joint tournant des canaux 18GHz
Description du joint HF0218-64 tournant à haute fréquence
Le joint tournant à haute fréquence de série de SenRing HF0218-64 est un joint 18GHz tournant à haute fréquence à deux voies avec une plage de fréquence de C.C à 18GHz. Le type commun emploie SMA-K/SMA-K et est conçu pour une vitesse maximale de 60 rotations par minute. HF0218-64 est développé basé sur HF0218-31 avec les 24 canaux électriques supplémentaires d'une bague collectrice. C'est un produit s'est particulièrement développé pour répondre aux exigences de transmission des signaux analogues numériques ou périodiques ultra-rapides (et exige la transmission de 1 à 24 canaux de courant). Le courant de défaut de cette série de joints tournants à haute fréquence est 5A. Si vous devez augmenter le chemin actuel ou changer la taille actuelle, ou avez besoin de la consultation technique, de la consultation de préventes, ou des demandes de solution, contactez svp l'équipe technique de SenRing.
Caractéristiques du joint HF0218-64 tournant à haute fréquence
1. la Manche de rf : 2 canaux, canal de signal/puissance : 1~24 canaux ;
2. Fréquence : DC~18GHz+DC~4.5GHz ;
3. Bas rapport de perte par insertion et d'onde stationnaire de tension ;
4. Il est employé dans les dispositifs continus de la rotation 360° pour transférer les signaux à haute fréquence ;
5. Structure intégrée, installation facile ;
Application :
antenne de satellite, embarquée, véhicule, radar, banc d'essai d'antenne à hyperfréquences….etc. ;
Spécification technique du joint HF0218-64 tournant à haute fréquence
| Joint tournant Spec. | ||
| canal 1 | canal 2 | |
| Type de connecteur | SMA-K | SMA-K |
| Style | Je type | Je type |
| Fréquence | C.C à 18 gigahertz | C.C à 4 gigahertz |
| Puissance de crête (maximum) | 3000W | 3000W |
| Puissance moyenne (maximum) | 50 W @ 18 gigahertz | 50 W @ 4 gigahertz |
| VSWR (maximum) | 1,2 @ 0 - 4 gigahertz 1,5 @ 4 - 18 gigahertz |
1,4 @ 0 - 2 gigahertz 2,5 @ 2 - 4 gigahertz |
| Fluctuation de VSWR (maximum) | 0,04 | 0,36 |
| Perte par insertion | 0,08 DBs @ 4 gigahertz 0,48 DBs @ 18 gigahertz |
0,48 DBs @ 2 gigahertz 0,98 DBs @ 4 gigahertz |
| Fluctuation de perte par insertion | 0,05 DBs | 0,25 DBs |
| Phase wow (degré maximum) | 1 ° | ° 2 |
| Isolement | DB 60 | |
| Vitesse tournante (maximum) | 60RPM |
| Commençant le couple (maximum) | 5N.cm |
| La température | -40 à +70℃ (la température de travail) |
| -50 à +70℃ (température de stockage) |
| Vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 5 Ncm |
| Humidité | 85% (humidité de travail) |
| 95% (humidité de stockage) | |
| Isolant | PTFE |
| Catégorie d'IP | IP 60 par en 60529 |
| Mécanique | |
| >Vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| >Vitesse tournante | 250RPM |
| >La température | -30℃~80℃ |
| Humidité | Rhésus de 0~85% |
| Matériel de contact | or-or |
| Logement du matériel | alliage d'aluminium |
| Couple | canaux 0.05N.m+0.01N.m/6 |
| Élém. élect. | ||
| >Spec. | >Puissance | >Signal |
| >Chaîne de tension | 0~440VAC/VDC | 0~240VAC/VDC |
| >Résistance d'Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG#17 a argenté le fil de téflon | AWG#22 a argenté le fil de téflon |
| Longueur de fil de connexion | norme 150mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |
Description de numéro de la pièce

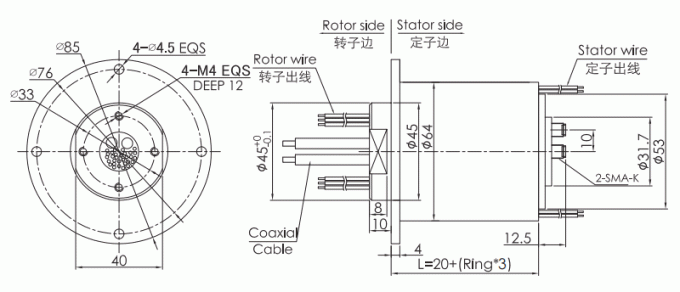

Dessin
Liste modèle standard
| liste modèle | La Manche de rf | Fréquence | Circuits no (10A) | Circuits no (0~2A) | Longueur L (millimètres) |
| HF0218-64-0610 | 2 canaux | DC~18GHz | 6 canaux | 0 | 38mm |
| HF0218-64-06S | 2 canaux | DC~18GHz | 0 | 6 canaux | 38mm |
| HF0218-64-12S | 2 canaux | DC~18GHz | 0 | 12 canaux | 56mm |
| HF0218-64-18S | 2 canaux | DC~18GHz | 0 | 18 canaux | 74mm |
| HF0218-64-24S | 2 canaux | DC~18GHz | 0 | 24 canaux | 92mm |
