Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0118-12
Contactez-nous
Tournants à haute fréquence de 18 gigahertz joint/bague coulissant avec le simple canal pour l'usage d'application de véhicule
Description du joint HF0118-12 tournant à haute fréquence
La bague collectrice de câble coaxial de liaison de série de SENRING HF0118-12 est une 1 bague collectrice de joint tournant du canal 18GHz rf, la fréquence DC~18GHz, connecteur de SMA-K/SMA-K, la vitesse 100RPM de travail. HF0118-12 est transmission utilisée des signaux numériques analogues et.
Caractéristiques du joint HF0118-12 tournant à haute fréquence
1. la Manche de rf : 1 canal ;
2. Fréquence : DC~18GHz ;
3. Bas rapport de perte par insertion et d'onde stationnaire de tension ;
4. Demande d'antenne de satellite, embarquée, véhicule, radar, banc d'essai d'antenne à hyperfréquences….etc. ; ;
5. Utilisé dans les dispositifs continus de la rotation 360° pour transférer les signaux à haute fréquence ;
6. Structure intégrée, installation facile ;
Spécification technique du joint HF0118-12 tournant à haute fréquence
| Type de connecteur | SMA-K (50Ω) |
| Fréquence | C.C à 18 gigahertz |
| VSWR (maximum) | 1.3@DC à 10 gigahertz 1.4@DC à 18 gigahertz |
| Fluctuation de VSWR (maximum) | 0,05 |
| Puissance de crête (maximum) | 3000W |
| Vitesse tournante (maximum) | 250RPM |
| Commençant le couple (maximum) | 0.5N.cm |
| Charge axiale de connecteur (maximum) | ±0.1N |
| Isolant | PTFE |
| La température | -55 à +85℃ (la température de travail) -55 à +85℃ (température de stockage) |
| Catégorie d'IP | CRNA d'IP 40. En 60529 |
| Style | Je type |
| Phase wow (degré maximum) | 1° |
| Perte par insertion | 0,25 C.C de DB @ à 10 gigahertz 0,30 DBs @10 à 18 gigahertz |
| Fluctuation de perte par insertion | 0,05 DBs |
| Puissance moyenne (maximum) | 500 gigahertz de W @1 200 W @6GHz 100 gigahertz de W @12 30 W @18GHz |
| vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 0,5 N.cm |
| Charge radiale de connecteur (maximum) | ±0.1N |
| Humidité | 95% (humidité de travail) 85% (humidité de stockage) |

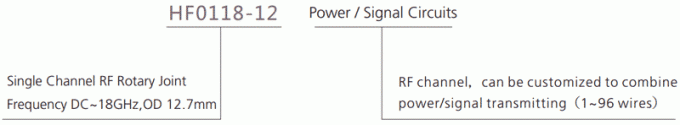

Description de numéro de la pièce

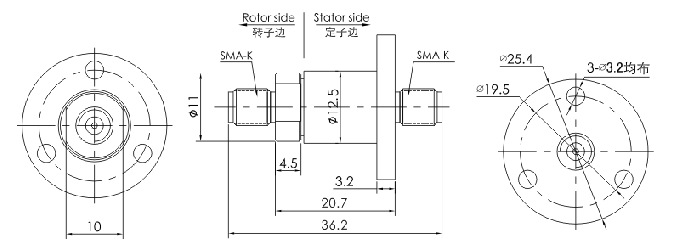

Dessin
