Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
K270
Contactez-nous
vie active superbe de Ring Low Electrical Noise And de glissement de forte stabilité de crêpe longue

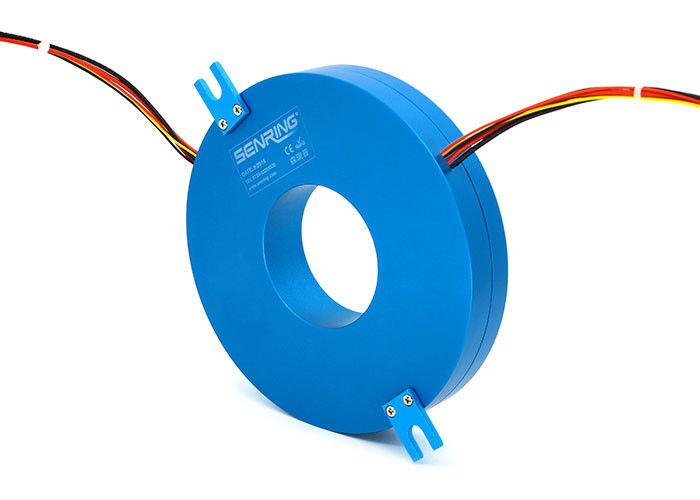

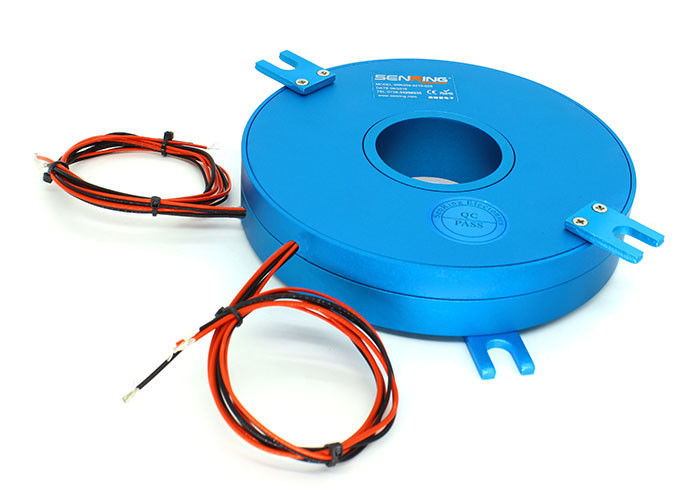

Description de la bague collectrice de la crêpe k270
La bague collectrice de crêpe de série de SenRing K270 est une bague collectrice très mince avec un diamètre ennuyé de 70mm et une épaisseur de 30mm. Il y a de diverses caractéristiques de diamètre extérieur de 152mm à 520mm. La bague collectrice de crêpe de la série K270 est en grande partie employée dans l'équipement avec l'espace très limité d'installation et des restrictions strictes à l'épaisseur de bague collectrice (taille) qui peut augmenter l'espace horizontal. La bague collectrice de crêpe adopte un matériel de processus spécial d'imprégnation sous vide et de métal précieux pour la brosse, qui a de forte stabilité, assurant l'excellente représentation de transmission électrique et la représentation de rotation. Comparé aux produits semblables, la bague collectrice de crêpe de SenRing a les caractéristiques principales du bas couple, du bas usage, du bas bruit électrique, et de la vie longue ultra. Le modèle standard soutient 2-48 canaux de 2-20A actuel/signal.
Caractéristiques de la bague collectrice de la crêpe k270
1. épaisseur (taille) : 30mm ;
2. Taille de trou : 70mm, OD : 152mm~520mm ;
3. Technologie spéciale de fermeture sous-vide et brosse de métal précieux assurer la représentation de transmission et tournante élevée de fiabilité ;
4. Peuvent être combinés pour transmettre de divers signaux tels que les signaux à haute fréquence, les signaux de commande et les signaux vidéo, etc. ;
5. Excellente représentation de transmission et tournante ;
6. Bas couple, bas frottement, bas bruit électrique et longue vie active superbe ;
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

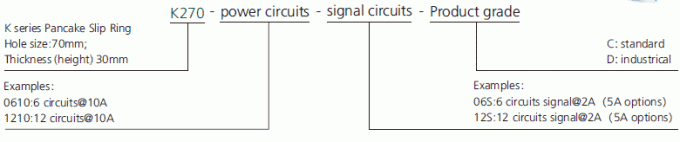

Description de numéro de la pièce

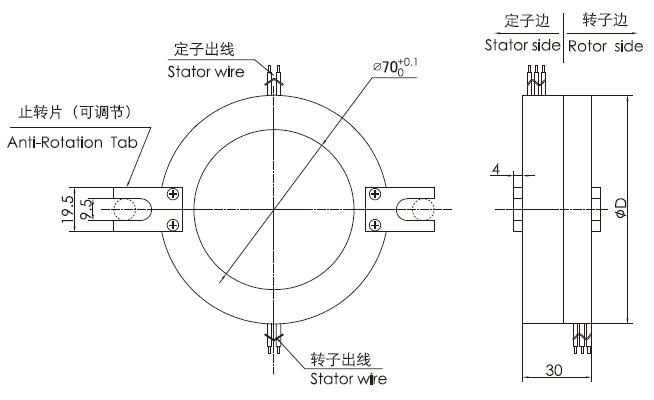

Dessin de la bague collectrice de la crêpe k270
Liste modèle standard
| Modèle | signal/5A | 10A | 20A | OD (millimètre) |
| K270-02S | 2 | 0 | 0 | 152 |
| K270-0210 | 0 | 2 | 0 | 152 |
| K270-0210-02S | 2 | 2 | 0 | 168 |
| K270-0410 | 0 | 4 | 0 | 168 |
| K270-06S | 6 | 0 | 0 | 184 |
| K270-0610 | 0 | 6 | 0 | 184 |
| K270-0620 | 0 | 0 | 6 | 184 |
| K270-0210-04S | 4 | 2 | 0 | 184 |
| K270-12S | 12 | 0 | 0 | 232 |
| K270-1210 | 0 | 12 | 0 | 232 |
| K270-1220 | 0 | 0 | 12 | 232 |
| K270-0610-06S | 6 | 6 | 0 | 232 |
| K270-0620-06S | 6 | 0 | 6 | 232 |
| K270-S18 | 18 | 0 | 0 | 280 |
| K270-1810 | 0 | 18 | 0 | 280 |
| K270-0610-12S | 12 | 6 | 0 | 280 |
| K270-1210-06S | 6 | 12 | 0 | 280 |
| K270-0810-10S | 10 | 8 | 0 | 280 |
| K270-24S | 24 | 0 | 0 | 328 |
| K270-2410 | 0 | 24 | 0 | 328 |
| K270-0610-18S | 18 | 6 | 0 | 328 |
| K270-1210-12S | 12 | 12 | 0 | 328 |
| K270-36S | 36 | 0 | 0 | 424 |
| K270-48S | 48 | 0 | 0 | 520 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice, contact de pls le technicien de SenRing
glissement Ring Grade Table de la crêpe k270
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 60RPM | révolutions de 3 millions | métal précieux |
| D : industrical | 200RPM | révolutions de 10 millions |
or-or
|
