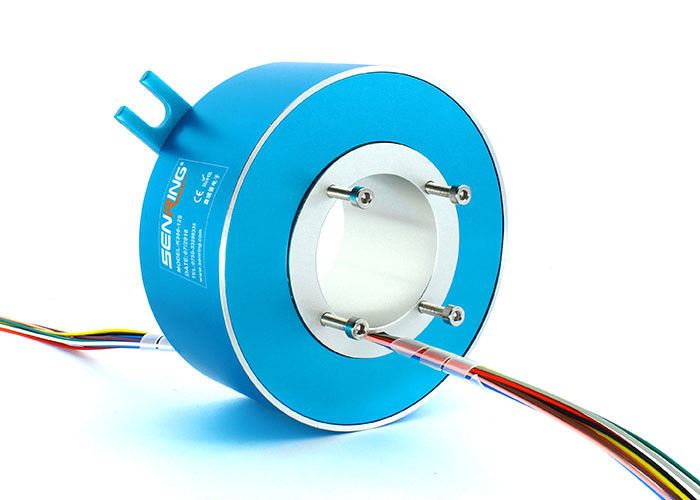

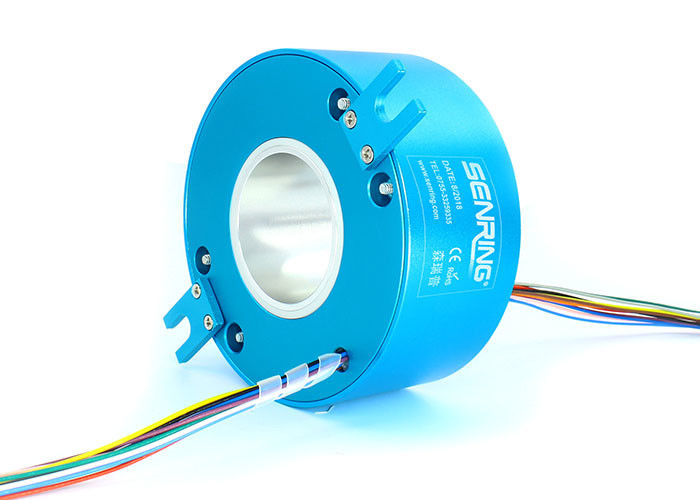

Assemblée de moteur de Ring Electrical Pancake Slip Rings de glissement avec la taille ennuyée traversante 80mm
Description de la bague collectrice de la crêpe k380
Bague collectrice de crêpe de la série K380, taille 80mm, OD 156mm, gammes de trou d'épaisseur de 18.2~88.6mm. Avec la structure d'alliage d'AL, matériel sprecious de contact d'électrodéposition en métal +gold qui assure la rotation stable et la basse fluctuation de résistance.
En tant qu'autre forme cependant de bagues coulissantes de trou, des bagues coulissantes de crêpe sont conçues pour l'espace quelque part vertical est limitée
tandis qu'horizontal l'espace est moins restrictif. Technologie élevée spéciale de fermeture sous-vide et brosse de métal précieux assurer la fiabilité élevée
représentation de transmission et tournante de la bague collectrice. Avec beaucoup d'avantages tels que le bas couple, bas frottement, bas bruit électrique
et la longue durée, bagues coulissantes de crêpe sont principalement appliquées pour transmettre le signal précis ainsi que la puissance, pourrait également être mélangée à
transmission liquide de médias (telle qu'hydraulique ou pneumatique
Caractéristiques de la bague collectrice de la crêpe k380
1. taille de trou : 80mm.OD : 156mm ;
2. Chaînes d'épaisseur de 18.2~88.6mm facultatif ;
3. Matériel de contact traité avec le métal percious et plaqué or dur superbe ;
4. Assurez-vous la rotation stable et la basse fluctuation de résistance ;
5. Peut être combiné pour transmettre le signal précis ainsi que la puissance ;
6. Brosse de métal précieux assurer la transmission de forte stabilité et de fiabilité.
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

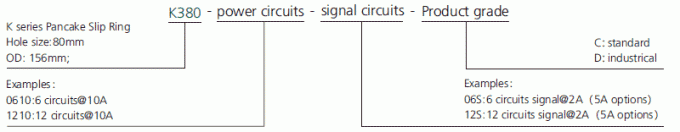

Description de numéro de la pièce

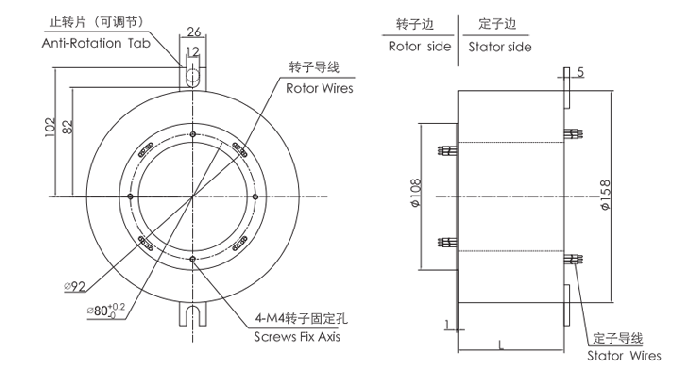

Dessin de la bague collectrice de la crêpe k380
Liste modèle standard
| Modèle | signal/5A | 10A | 20A | Longueur L (millimètres) |
| k380-02S | 2 | 0 | 0 | 25 |
| k380-0210 | 0 | 2 | 0 | 25 |
| k380-0210-02S | 2 | 2 | 0 | 31 |
| k380-0410 | 0 | 4 | 0 | 31 |
| k380-06S | 6 | 0 | 0 | 37 |
| k380-0610 | 0 | 6 | 0 | 37 |
| k380-0620 | 0 | 0 | 6 | 37 |
| k380-0210-04S | 4 | 2 | 0 | 37 |
| k380-12S | 12 | 0 | 0 | 50,2 |
| k380-1210 | 0 | 12 | 0 | 50,2 |
| k380-1220 | 0 | 0 | 12 | 50,2 |
| k380-0610-06S | 6 | 6 | 0 | 50,2 |
| k380-0620-06S | 6 | 0 | 6 | 50,2 |
| k380-18S | 18 | 0 | 0 | 69,4 |
| k380-1810 | 0 | 18 | 0 | 69,4 |
| k380-0610-12S | 12 | 6 | 0 | 69,4 |
| k380-1210-06S | 6 | 12 | 0 | 69,4 |
| k380-0810-10S | 10 | 8 | 0 | 69,4 |
| k380-24S | 24 | 0 | 0 | 88,6 |
| k380-2410 | 0 | 24 | 0 | 88,6 |
| k380-0610-18S | 18 | 6 | 0 | 88,6 |
| k380-1210-12S | 12 | 12 | 0 | 88,6 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice, contact de pls le technicien de SenRing
glissement Ring Grade Table de la crêpe k380
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 60RPM | révolutions de 3 millions | métal précieux |
| D : industrical | 200RPM | révolutions de 10 millions |
or-or
|
