Le glissement Ring Can Be Combined To de crêpe transmettent le signal précis ainsi que la puissance

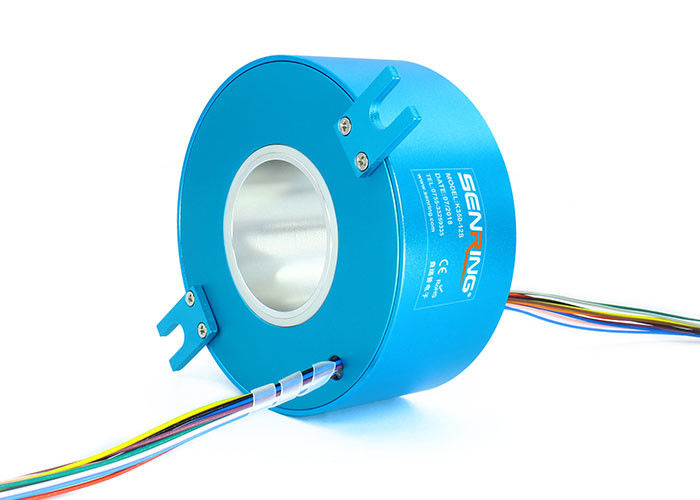

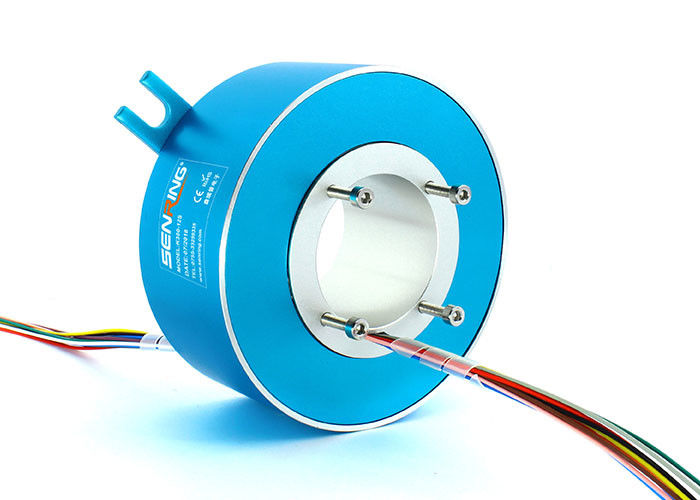

Description de la bague collectrice de la crêpe k350
La bague collectrice de crêpe plate ultra-mince de la série K350 a un diamètre intérieur de 50mm, un diamètre extérieur de 119mm, et une épaisseur de 25.1-91.9mm avec de diverses caractéristiques. Elle a un logement d'alliage de tout-aluminium, et le matériel de contact est traité avec le métal précieux et le placage à l'or ultra-dur pour assurer l'opération stable et les fluctuations minimales de résistance. Il est principalement employé dans les environnements avec l'espace vertical limité et peu de restriction à l'espace horizontal.
Caractéristiques de la bague collectrice de la crêpe k350
La bague collectrice a un diamètre intérieur de 50mm et un diamètre extérieur de 119mm, avec une épaisseur s'étendant de 25.1mm à 91.9mm. Le matériel de contact est traité avec le métal précieux et le placage à l'or ultra-dur, assurant l'opération stable et les fluctuations minimales de résistance. Il peut être employé pour la transmission mélangée des signaux et de la puissance de précision. Le contact de ressort lame est fait de métal précieux, qui a de forte stabilité et la fiabilité.
Type application
| Outillage industriel | Équipement remplissant |
| Dispositif d'objet exposé/affichage | Matériel médical |
| centerse de usinage | tables d'index rotatoires |
| Bras mécanique | Lampe de chirurgie |
| tourelles d'équipement ou enrouleurs de câbles lourds | Porte giratoire |
| Machine de conditionnement | Machine de enroulement |
| équipement de test | machines de conditionnement |
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

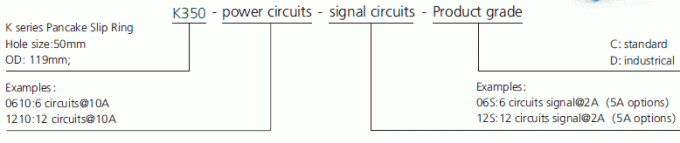

Description de numéro de la pièce

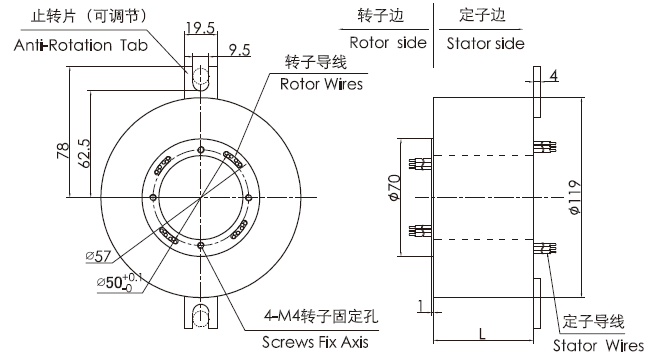

Dessin de la bague collectrice de la crêpe k350
Liste modèle standard
| Modèle | signal/5A | 10A | 20A | Longueur L (millimètres) |
| k350-02S | 2 | 0 | 0 | 25,1 |
| k350-0210 | 0 | 2 | 0 | 25,1 |
| k350-0210-02S | 2 | 2 | 0 | 26,9 |
| k350-0410 | 0 | 4 | 0 | 26,9 |
| k350-06S | 6 | 0 | 0 | 30,7 |
| k350-0610 | 0 | 6 | 0 | 30,7 |
| k350-0620 | 0 | 0 | 6 | 30,7 |
| k350-0210-04S | 4 | 2 | 0 | 30,7 |
| k350-12S | 12 | 0 | 0 | 51,1 |
| k350-1210 | 0 | 12 | 0 | 51,1 |
| k350-1220 | 0 | 0 | 12 | 51,1 |
| k350-0610-06S | 6 | 6 | 0 | 51,1 |
| k350-0620-06S | 6 | 0 | 6 | 51,1 |
| k350-18S | 18 | 0 | 0 | 71,5 |
| k350-1810 | 0 | 18 | 0 | 71,5 |
| k350-0610-12S | 12 | 6 | 0 | 71,5 |
| k350-1210-06S | 6 | 12 | 0 | 71,5 |
| k350-0810-10S | 10 | 8 | 0 | 71,5 |
| k350-24S | 24 | 0 | 0 | 91,9 |
| k350-2410 | 0 | 24 | 0 | 91,9 |
| k350-0610-18S | 18 | 6 | 0 | 91,9 |
| k350-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice, contact de pls le technicien de SenRing
glissement Ring Grade Table de la crêpe k350
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 60RPM | révolutions de 3 millions | métal précieux |
| D : industrical | 200RPM | révolutions de 10 millions |
or-or
|
