Appui rotatoire hydraulique pneumatique des syndicats de 2 passages transmettre le signal

2 passages pneumatiques et appui rotatoire électrique des syndicats transmettre la puissance et les signaux mélangés

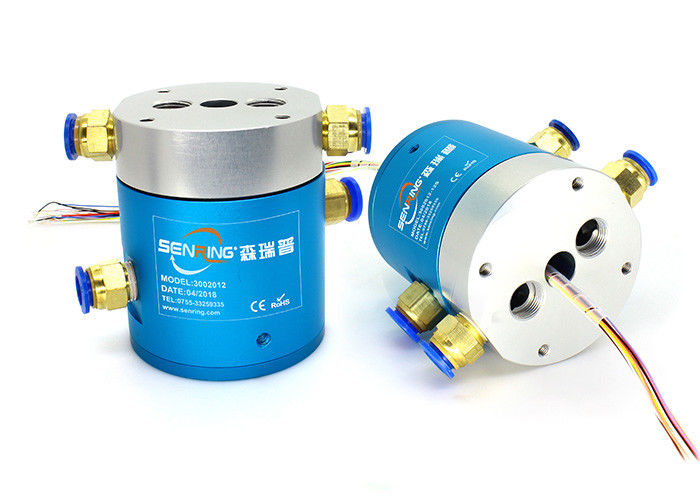

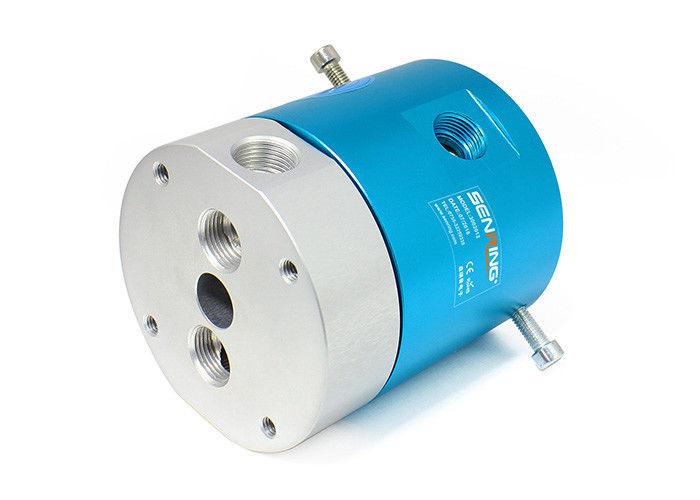

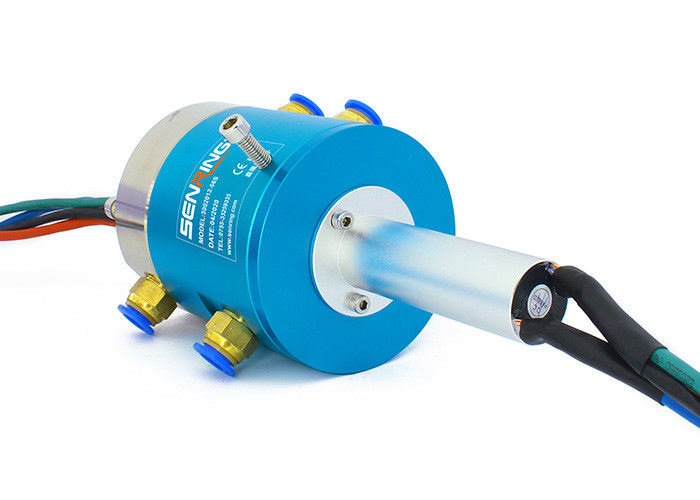

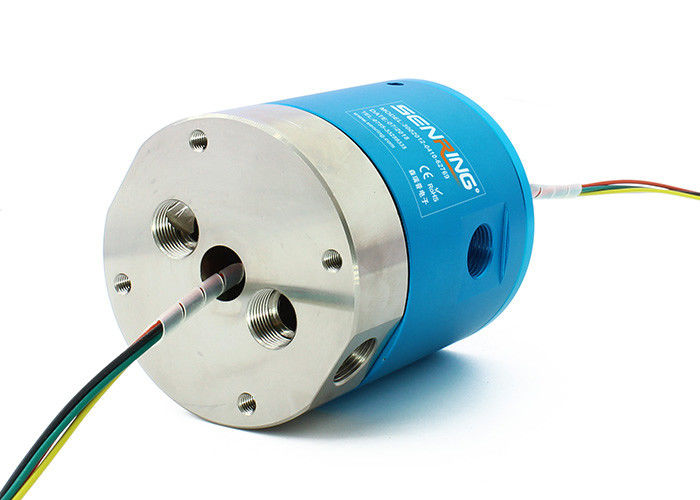

Description de l'union 3002012 rotatoire pneumatique

Le SenRing bague collectrice pneumatique à deux voies de 3002 séries est une bague collectrice hybride pneumatique et électrique de double-canal qui peut tourner 360 degrés pour transmettre deux canaux d'air comprimé, de vapeur, de vide et d'autres médias de gaz. Il soutient de diverses tailles des tuyaux d'air comprenant 4mm, 6mm, 8mm, 10mm, et 12mm. Des 3002 la bague collectrice hybride pneumatique et électrique séries peut non seulement transmettre le gaz, mais se mélange également et transmettre de divers courants de 2A à 800A. Elle a les avantages du couple de petite taille, léger, petit et des canaux multiples de gaz qui ne s'y mêlent pas les uns avec les autres.

Caractéristiques de l'union 3002012 rotatoire pneumatique

1. appui transmettre la puissance et les signaux mélangés, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;

2. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;

3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;

4.  » Port appui 2 G3/8 pour des tuyaux de 10~12mm ;

Spécification technique de l'union 3002012 rotatoire pneumatique

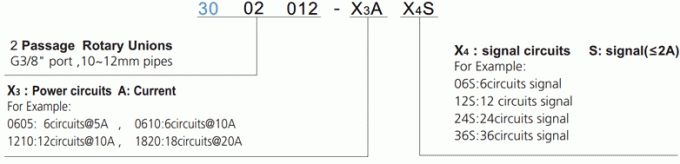

Description de numéro de la pièce

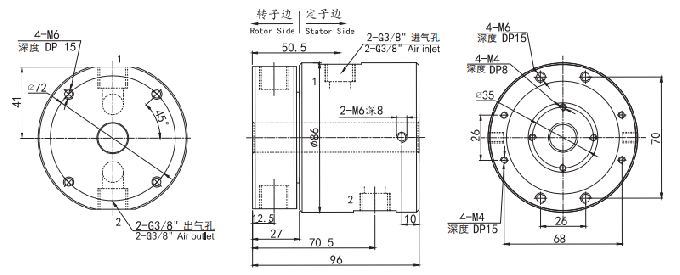

Dessin

Liste modèle standard

Dessin

Liste modèle standard
