Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3002006
Contactez-nous

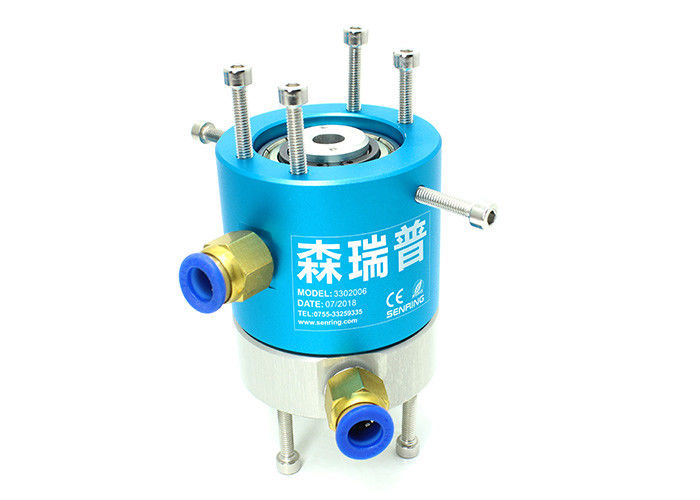

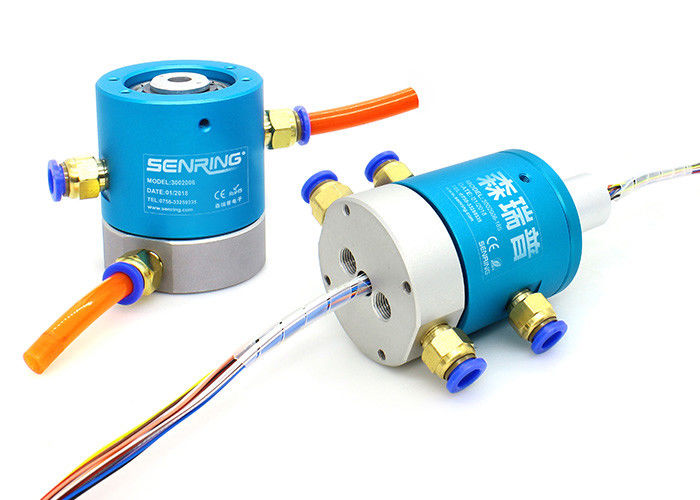

Dimension compacte et G1/8 léger de » union rotatoire pneumatique de passage 2 gaz
Description de l'union 3002006 rotatoire pneumatique
SENRING deux passe les syndicats rotatoires 3002006 séries, port de soutien G1/8 pour des tuyaux de 6~8mm, peut transférer de divers médias comprenant l'air, la vapeur, le vide, la pression négative, la pression positive… etc. quand 360° tournant,
Avantages :
1. dimension compacte ;
2. poids léger ;
3. bas couple
Caractéristiques de l'union 3002006 rotatoire pneumatique
1. appui transmettre la puissance et les signaux mélangés, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;
2. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;
3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
4. » Port appui 2 G1/8 pour des tuyaux de 6~8mm ;
Spécification technique de l'union 3002006 rotatoire pneumatique
| Passages (gaz) | 2 passages |
| Taille de tuyau | tuyau de 6~8mm, » port G1/8 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |

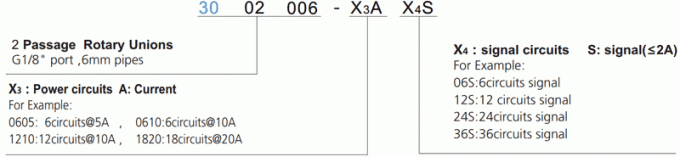

Description de numéro de la pièce

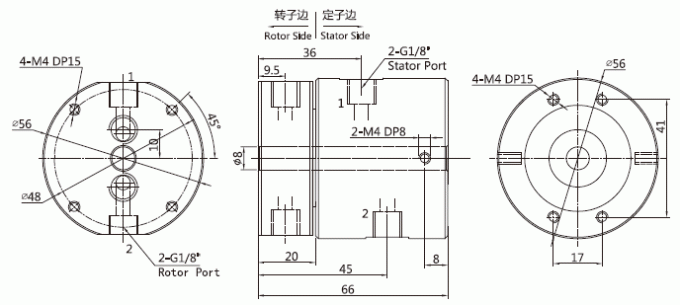

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3002006 | 2 passages | G1/8 » | 6~8mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3002006-06S | 2 passages | G1/8 » | 6~8mm | 6 | 14 |
| 3002006-12S | 2 passages | G1/8 » | 6~8mm | 12 | 21 |
| 3002006-24S | 2 passages | G1/8 » | 6~8mm | 24 | 35 |
| 3002006-36S | 2 passages | G1/8 » | 6~8mm | 36 | 52,3 |
| 3002006-56S | 2 passages | G1/8 » | 6~8mm | 56 | 82 |
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de puissance (10A) | Circuits de signal (2A) | Longueur L (millimètres) |
| 3002006-06S | 2 passages | G1/8 » | 6~8mm | 0 | 6 | 38 |
| 3002006-0610 | 2 passages | G1/8 » | 6~8mm | 6 | 0 | 38 |
| 3002006-12S | 2 passages | G1/8 » | 6~8mm | 0 | 12 | 55 |
| 3002006-0610-06S | 2 passages | G1/8 » | 6~8mm | 6 | 6 | 55 |
| 3002006-1210 | 2 passages | G1/8 » | 6~8mm | 12 | 0 | 55 |
| 3002006-0610-12S | 2 passages | G1/8 » | 6~8mm | 6 | 12 | 71,5 |
| 3002006-1210-06S | 2 passages | G1/8 » | 6~8mm | 12 | 6 | 71,5 |
| 3002006-18S | 2 passages | G1/8 » | 6~8mm | 0 | 18 | 71,5 |
| 3002006-1810 | 2 passages | G1/8 » | 6~8mm | 18 | 0 | 71,5 |
| 3002006-0610-18S | 2 passages | G1/8 » | 6~8mm | 6 | 18 | 88,5 |
| 3002006-24S | 2 passages | G1/8 » | 6~8mm | 0 | 24 | 88,5 |
| 3002006-30S | 2 passages | G1/8 » | 6~8mm | 0 | 30 | 106 |
| 3002006-36S | 2 passages | G1/8 » | 6~8mm | 0 | 36 | 125 |
