Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
H3099
Contactez-nous

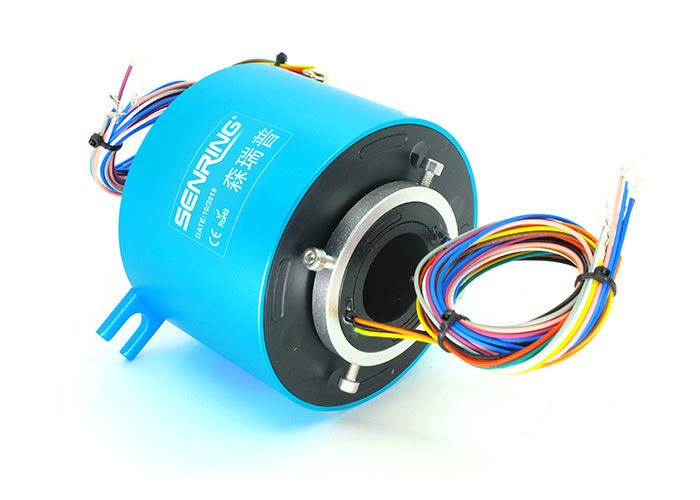

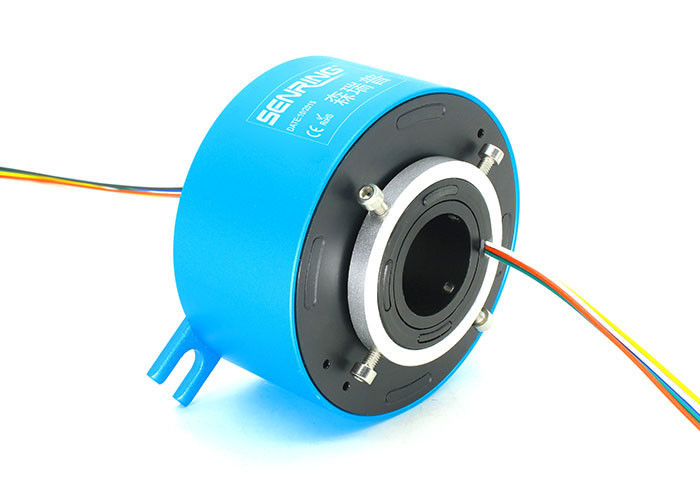

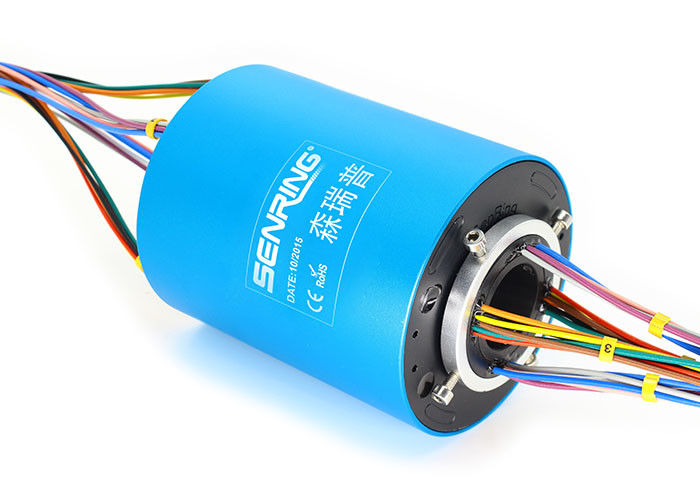

Diamètre adapté aux besoins du client de 30mm par la conduction tournante ennuyée de la bague collectrice 360°
Description de H3099 par la bague collectrice ennuyée
La bague collectrice conductrice d'à travers-trou de série de Senoirup H3099 est une bague collectrice conductrice de précision avec un diamètre de 30mm (approprié à tout dispositif tournant avec un diamètre de trou <>
Caractéristiques de H3099 par la bague collectrice ennuyée
1. appuis chaque signal de canal (0~5A) et actuel (10A, 20A/channel facultatif) ;
2. Vitesse maximale : 400RPM, 600RPM, 1200RPM dans des caractéristiques multiples ;
3. Le modèle standard soutient 2-24 canaux (10A par canal) d'actuel ou 1-36 canaux (5A par canal) de signal, et peut être adapté aux besoins du client pour d'autres nombres de canal ;
4. Le matériel de contact adopte le métal précieux + traitement dur superbe de placage à l'or, avec de petites fluctuations de résistance et petite résistance de contact, assurant l'excellente représentation de transmission ; Petit couple, opération stable, longue durée de vie ;
5. Transmission mélangée de soutien de signal et de puissance ; Conception intégrée de structure, installation facile.
Champs d'application :

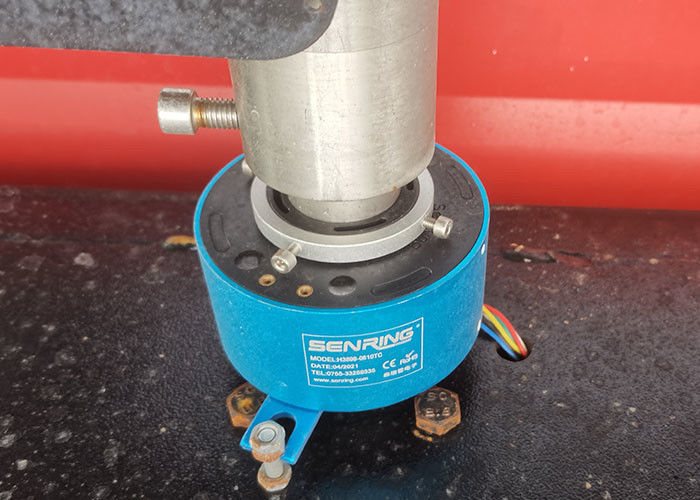

machines d'emballage, équipement d'amusement, robots poignardants de tapis d'arme à feu, entreposant des robots et de divers dispositifs tournants.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

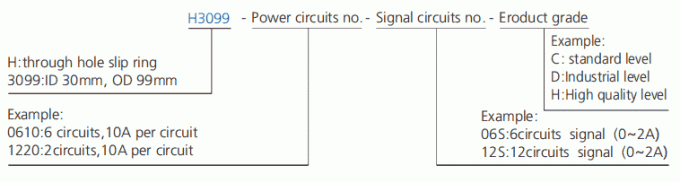

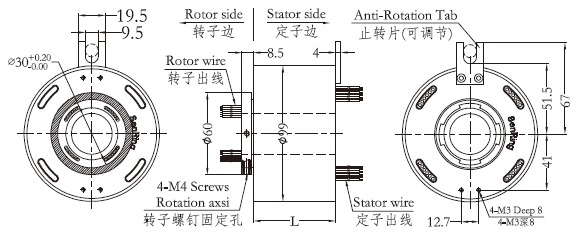

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099-3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099-3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099-1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H3099
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
