Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
H2586f
Contactez-nous

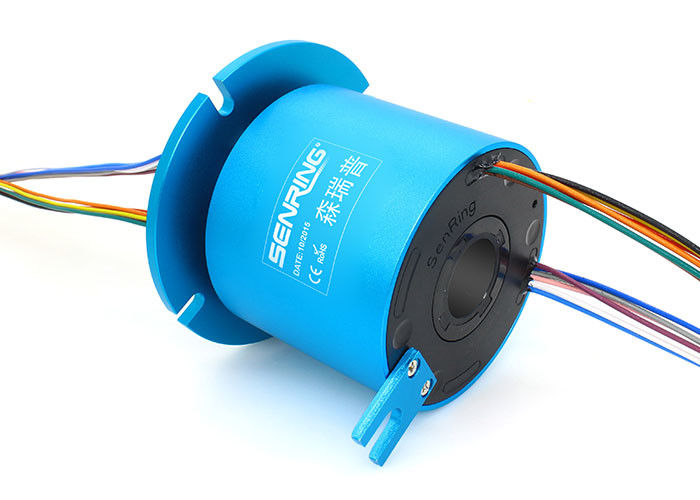

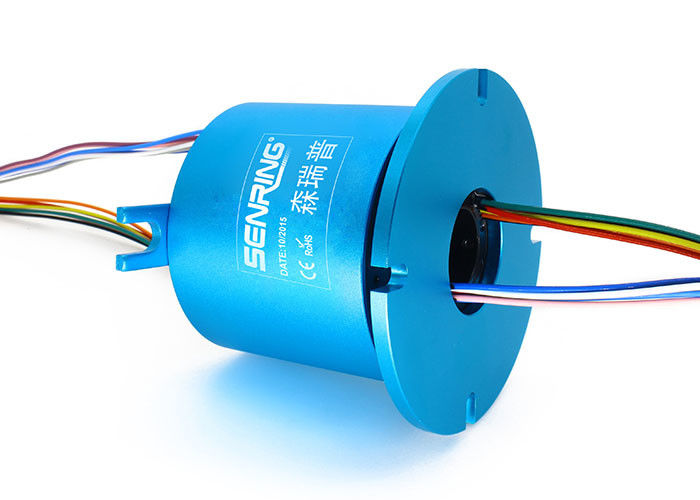

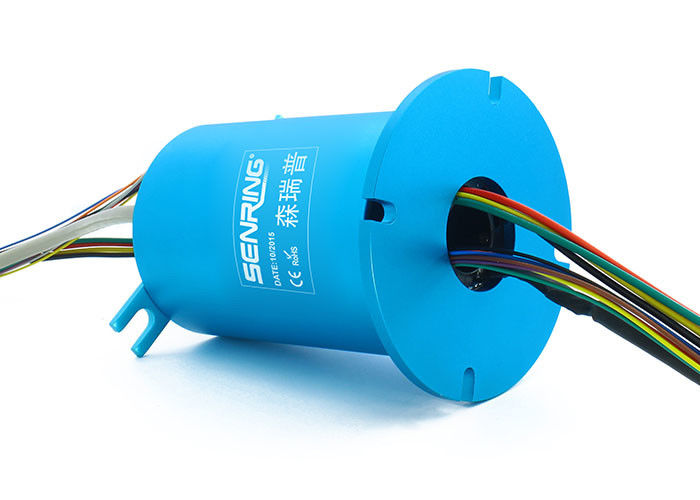

Électromécanique par le trou ennuyé de Ring Aluminium Alloy 25.4mm de glissement
Description de H2586f par la bague collectrice ennuyée

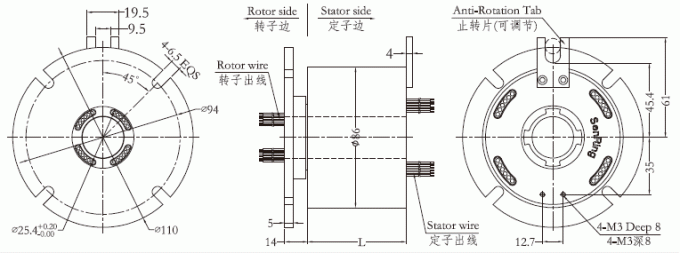

La série de H2586F est une bague collectrice conductrice creuse avec un support de bride de rotor et une ouverture centrale de 25.4mm. Elle a un diamètre extérieur de 86mm et convient aux signaux de conduite ou de transmission dans n'importe quel dispositif tournant avec un axe de rotation ≤25.4mm. La bague collectrice creuse de H2586F a des caractéristiques standard multiples, soutenant le signal 0~10A actuel ou 0~2A, qui peut être mis en parallèle pour réaliser 20A ou plus grand actuel. Si la personnalisation est exigée, contactez svp le personnel technique de Senoirup.
Caractéristiques de H2586f par la bague collectrice ennuyée
1. a avancé la technologie multipoint de balai de contact assure le contact fiable avec le bas frottement ;
2. Le modèle standard soutient 2~36 circuits power@10A (N*10A)) ou 2~72circuits signal@2A, courant et canaux peut être adapté aux besoins du client ;
3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
4. Puissance de transmission de soutien avec des signaux ;
5. Conception intégrée de structure, installation facile.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

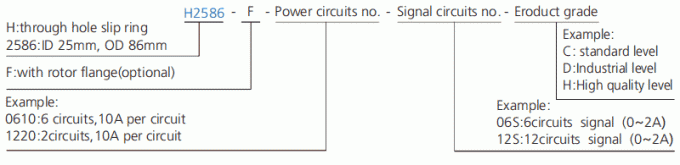

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H2586F-02S | 0 | 2 | 32 | H2586F-1210-12S | 12 | 12 | 120 |
| H2586F-0210 | 2 | 0 | 32 | H2586F-1810-06S | 18 | 6 | 120 |
| H2586F-03S | 0 | 3 | 36 | H2586F-2410 | 24 | 0 | 120 |
| H2586F-0310 | 3 | 0 | 36 | H2586F-30S | 0 | 30 | 144 |
| H2586F-06S | 0 | 6 | 48 | H2586F-0610-24S | 6 | 24 | 144 |
| H2586F-0210-04S | 2 | 4 | 48 | H2586F-1210-18S | 12 | 18 | 144 |
| H2586F-0410-02S | 4 | 2 | 48 | H2586F-1810-12S | 18 | 12 | 144 |
| H2586F-0610 | 6 | 0 | 48 | H2586F-2410-06S | 24 | 6 | 144 |
| H2586F-12S | 0 | 12 | 72 | H2586F-3010 | 30 | 0 | 144 |
| H2586F-0210-10S | 2 | 10 | 72 | H2586F-36S | 0 | 36 | 168 |
| H2586F-0310-09S | 3 | 9 | 72 | H2586F-0610-30S | 6 | 30 | 168 |
| H2586F-0610-06S | 6 | 6 | 72 | H2586F-1210-24S | 12 | 24 | 168 |
| H2586F-0810-04S | 8 | 4 | 72 | H2586F-3610 | 36 | 0 | 168 |
| H2586F-1010-02S | 10 | 2 | 72 | H2586F-42S | 0 | 42 | 192 |
| H2586F-1210 | 12 | 0 | 72 | H2586F-0610-36S | 6 | 36 | 192 |
| H2586F-18S | 0 | 18 | 96 | H2586F-1210-30S | 12 | 30 | 192 |
| H2586F-0210-16S | 2 | 16 | 96 | H2586F-48S | 0 | 48 | 216 |
| H2586F-0410-14S | 4 | 14 | 96 | H2586F-0610-42S | 6 | 42 | 216 |
| H2586F-0610-12S | 6 | 12 | 96 | H2586F-1010-38S | 10 | 38 | 216 |
| H2586F-0810-10S | 8 | 10 | 96 | H2586F-1210-36S | 12 | 36 | 216 |
| H2586F-1010-08S | 10 | 8 | 96 | H2586F-1810-30S | 18 | 30 | 216 |
| H2586F-1210-06S | 12 | 6 | 96 | H2586F-2410-24S | 24 | 24 | 216 |
| H2586F-1410-04S | 14 | 4 | 96 | H2586F-60S | 0 | 60 | 264 |
| H2586F-1610-02S | 16 | 2 | 96 | H2586F-0610-54S | 6 | 54 | 264 |
| H2586F-24S | 0 | 24 | 120 | H2586F-1010-50S | 10 | 50 | 264 |
| H2586F-0410-20S | 4 | 20 | 120 | H2586F-1210-48S | 12 | 48 | 264 |
| H2586F-0610-18S | 6 | 18 | 120 | H2586F-72S | 0 | 72 | 312 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de catégorie de H2586f
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
