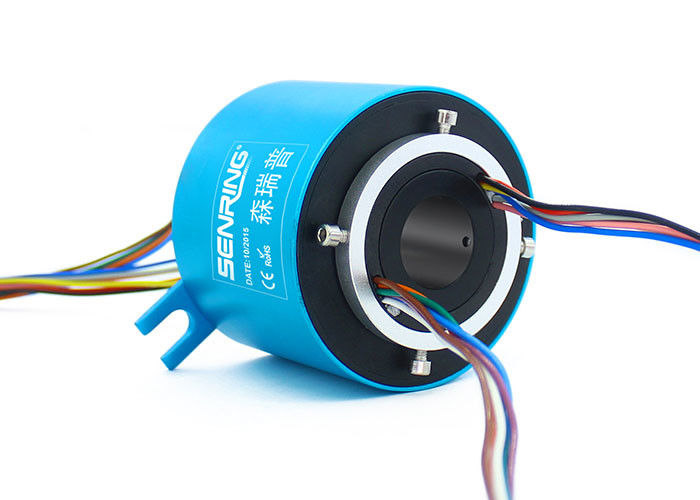

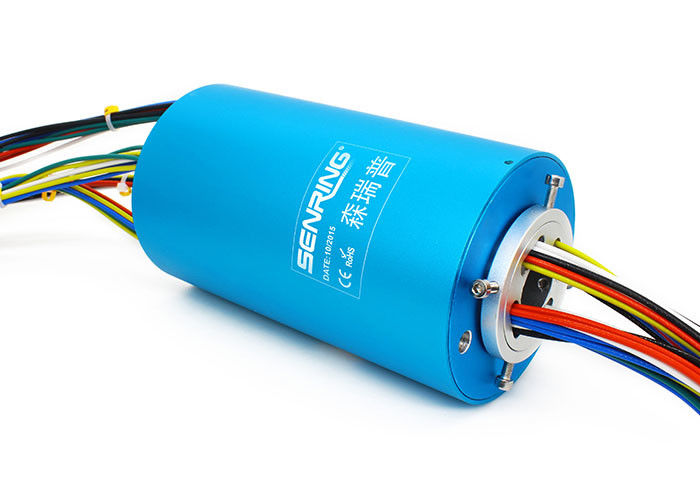

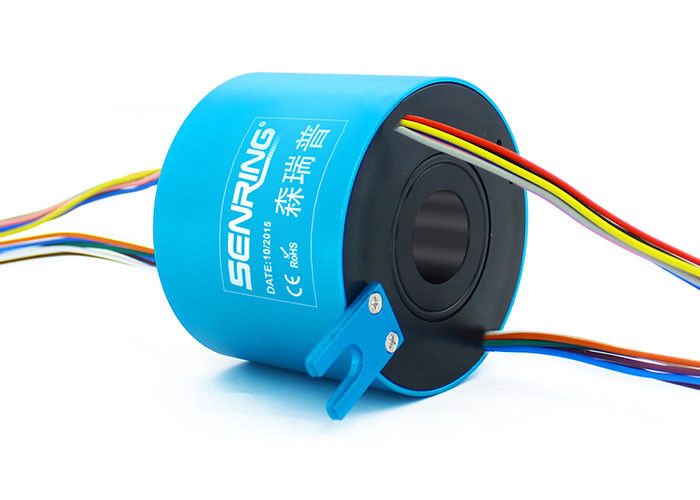

Par la bague collectrice ennuyée 25.4mm 2 bagues coulissantes optiques de joint tournant de fibre des anneaux 10A
Description de H2586 par la bague collectrice ennuyée

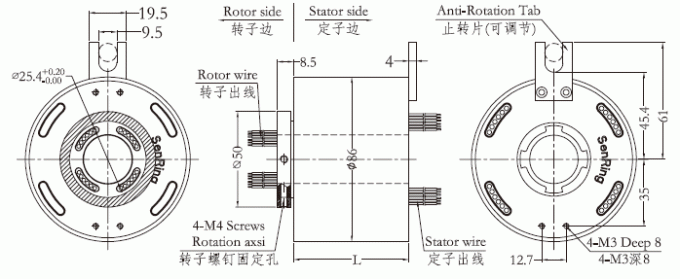

La bague collectrice conductrice d'à travers-trou de série de Senoirup H2586 a une ouverture centrale de 25.4mm (approprié à tout dispositif tournant avec un diamètre de trou ≤25.4mm), un diamètre extérieur de 86mm, et le matériel de coquille peut être alliage en plastique et d'aluminium ou acier inoxydable. C'est une bague collectrice conductrice de précision avec une structure intégrée. La bague collectrice de la série H2586 peut stablement transmettre le signal 10A actuel (multiplié par *10A) ou 2A,
Application :

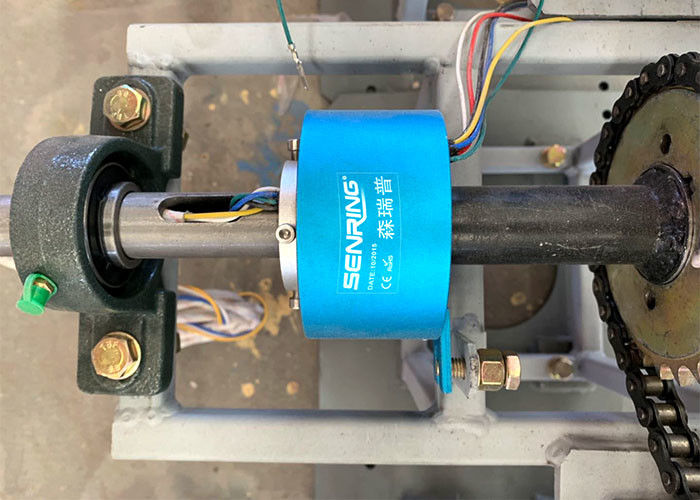

petites stations météorologiques automatiques, anémomètres sans fil (enregistreurs de vitesse du vent et de sens du vent), grues, laminoirs de poteau de batterie, machines de emballage sous vide complètement automatiques, petites machines de remplissage automatiques, équipement d'amusement d'avions de contrôle automatique, petites abeilles automatiques et d'autres équipements d'amusement, équipement d'automation tel que des machines de textile, stockage et des systèmes de transport de matière première, des laminoirs complètement automatiques de clou, des éoliennes complètement automatiques, des systèmes de vision de robot, des systèmes intelligents de logistique et tout autre matériel mécanique qui exige la conduction d'à travers-trou ou la transmission de signal dans un dispositif tournant.
Caractéristiques de H2586 par la bague collectrice ennuyée
1. La série soutient chaque signal de canal (2A) et l'actuel (10A, 20A/channel facultatif) ;
2. La vitesse maximale peut atteindre 1000RPM (niveau à extrémité élevé) ;
3. Le modèle standard soutient 1-72 canaux de 10A actuel/signal par canal (voyez la table de sélection pour des détails), et plus de canaux peuvent être adaptés aux besoins du client ;
4. Il peut mélanger la transmission de la vidéo, des données, de l'analogue et d'autres signaux ;
5. Le produit est normalisé et a courant ;
6. Adopts a intégré la conception de structure, facile à installer.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

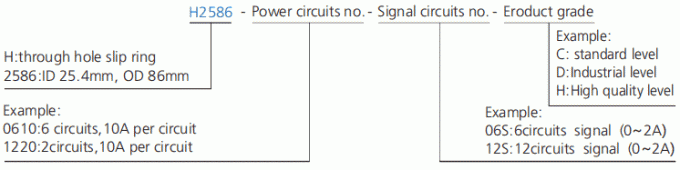

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H2586-02S | 0 | 2 | 32 | H2586-1210-12S | 12 | 12 | 120 |
| H2586-0210 | 2 | 0 | 32 | H2586-1810-06S | 18 | 6 | 120 |
| H2586-03S | 0 | 3 | 36 | H2586-2410 | 24 | 0 | 120 |
| H2586-0310 | 3 | 0 | 36 | H2586-30S | 0 | 30 | 144 |
| H2586-06S | 0 | 6 | 48 | H2586-0610-24S | 6 | 24 | 144 |
| H2586-0210-04S | 2 | 4 | 48 | H2586-1210-18S | 12 | 18 | 144 |
| H2586-0410-02S | 4 | 2 | 48 | H2586-1810-12S | 18 | 12 | 144 |
| H2586-0610 | 6 | 0 | 48 | H2586-2410-06S | 24 | 6 | 144 |
| H2586-12S | 0 | 12 | 72 | H2586-3010 | 30 | 0 | 144 |
| H2586-0210-10S | 2 | 10 | 72 | H2586-36S | 0 | 36 | 168 |
| H2586-0310-09S | 3 | 9 | 72 | H2586-0610-30S | 6 | 30 | 168 |
| H2586-0610-06S | 6 | 6 | 72 | H2586-1210-24S | 12 | 24 | 168 |
| H2586-0810-04S | 8 | 4 | 72 | H2586-3610 | 36 | 0 | 168 |
| H2586-1010-02S | 10 | 2 | 72 | H2586-42S | 0 | 42 | 192 |
| H2586-1210 | 12 | 0 | 72 | H2586-0610-36S | 6 | 36 | 192 |
| H2586-18S | 0 | 18 | 96 | H2586-1210-30S | 12 | 30 | 192 |
| H2586-0210-16S | 2 | 16 | 96 | H2586-48S | 0 | 48 | 216 |
| H2586-0410-14S | 4 | 14 | 96 | H2586-0610-42S | 6 | 42 | 216 |
| H2586-0610-12S | 6 | 12 | 96 | H2586-1010-38S | 10 | 38 | 216 |
| H2586-0810-10S | 8 | 10 | 96 | H2586-1210-36S | 12 | 36 | 216 |
| H2586-1010-08S | 10 | 8 | 96 | H2586-1810-30S | 18 | 30 | 216 |
| H2586-1210-06S | 12 | 6 | 96 | H2586-2410-24S | 24 | 24 | 216 |
| H2586-1410-04S | 14 | 4 | 96 | H2586-60S | 0 | 60 | 264 |
| H2586-1610-02S | 16 | 2 | 96 | H2586-0610-54S | 6 | 54 | 264 |
| H2586-24S | 0 | 24 | 120 | H2586-1010-50S | 10 | 50 | 264 |
| H2586-0410-20S | 4 | 20 | 120 | H2586-1210-48S | 12 | 48 | 264 |
| H2586-0610-18S | 6 | 18 | 120 | H2586-72S | 0 | 72 | 312 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H2586
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1200RPM | révolutions de 150 millions | alliage d'or |
