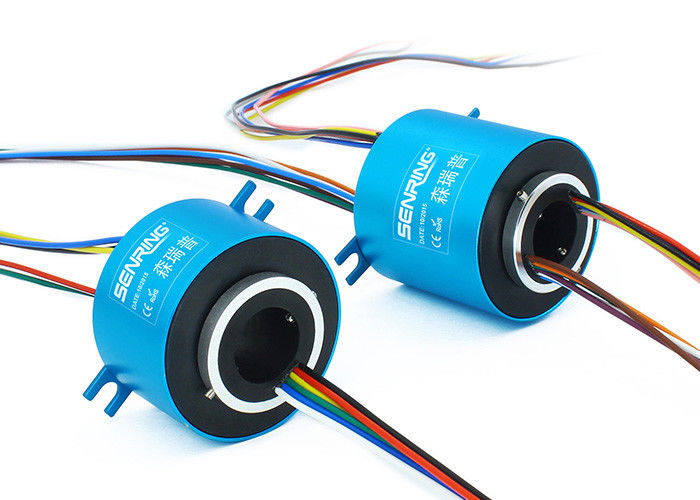

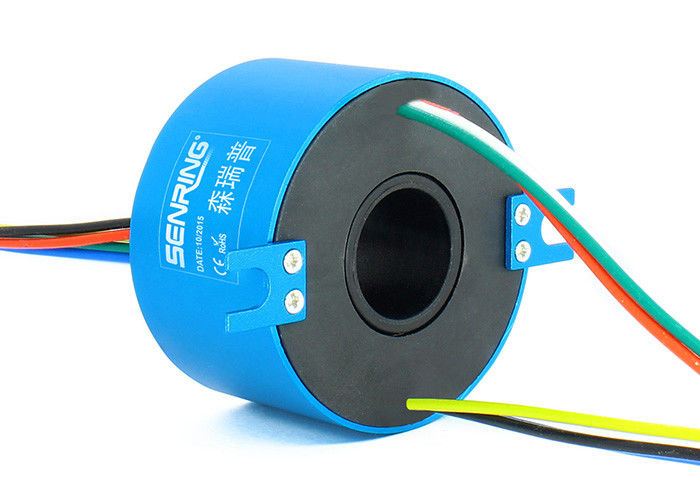

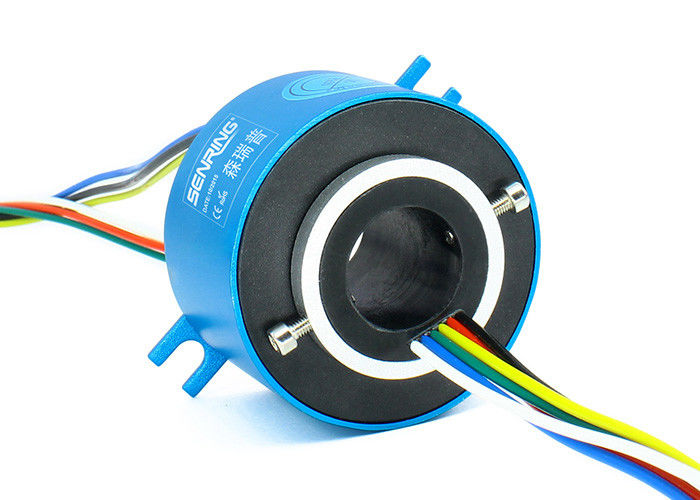

Mini Through Hole Slip Ring adoptant le contact multipoint de brosse de groupe de métal précieux
Description de H2056 par la bague collectrice ennuyée
La série H2056 est mini taille de trou par la bague collectrice ennuyée, la taille 20mm (appropriée à shaft≤20mm), OD 56mm de trou. Elle peut stablement transmettre 2~24 circuits power@10A ou 2~48 circuits signal@2A et appliqué à tous les dispositifs où exige pour transmettre la puissance et les signaux.
Caractéristiques de H2056 par la bague collectrice ennuyée
1. Utilisant le contact multipoint de métal précieux de brosse avancée de groupe pour assurer le contact fiable avec extrêmement - le bas frottement ;
2. Il peut stablement transmettre 0~10A actuel/signal (personnalisable) ;
3. Les caractéristiques multiples de 2~48 canaux sont disponibles ;

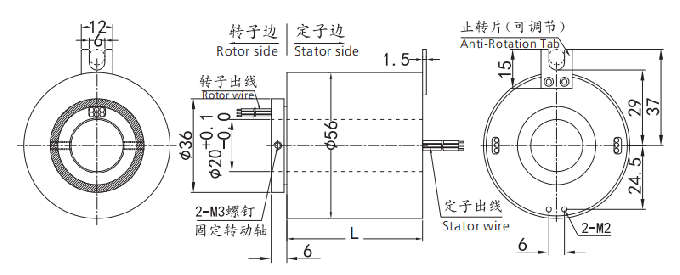

4. L'ouverture est 20mm, et le diamètre extérieur est 56mm ;
5. Il soutient la transmission mélangée des signaux et de la puissance ;
6. Il convient aux dispositifs tournants avec un axe de rotation ≤20mm.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

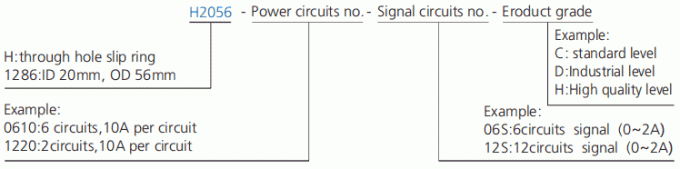

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68,5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68,5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68,5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68,5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85,5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85,5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85,5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85,5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85,5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85,5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68,5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68,5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68,4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68,5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68,5 | H2056-48S | 0 | 48 | 153 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H2056
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
