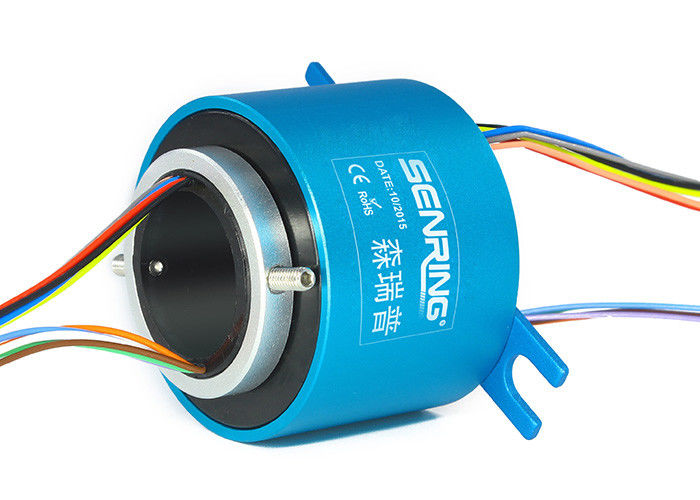

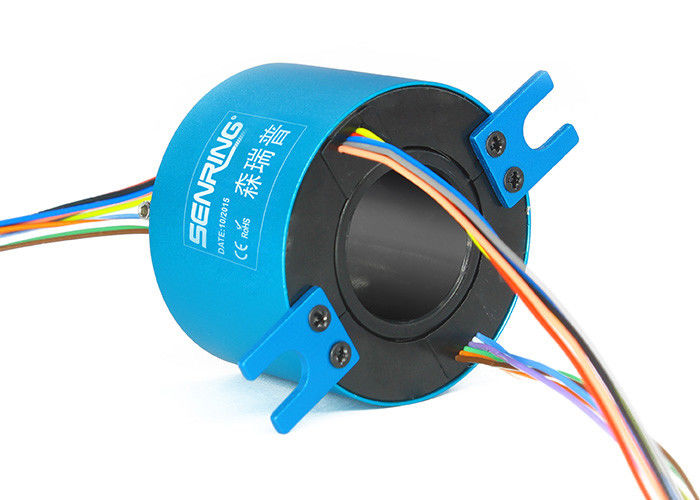

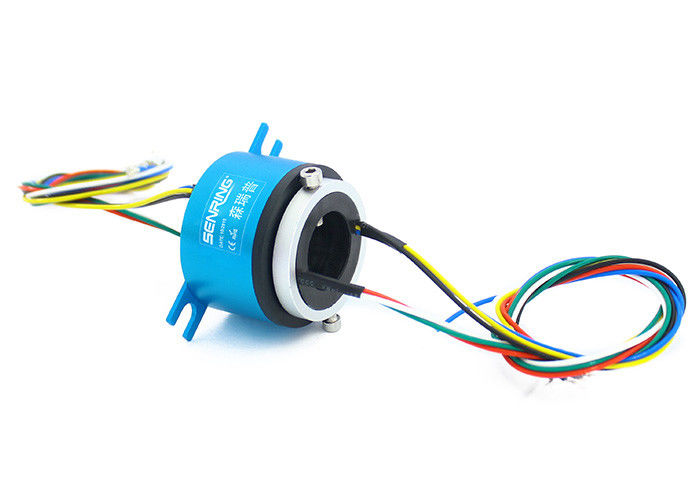

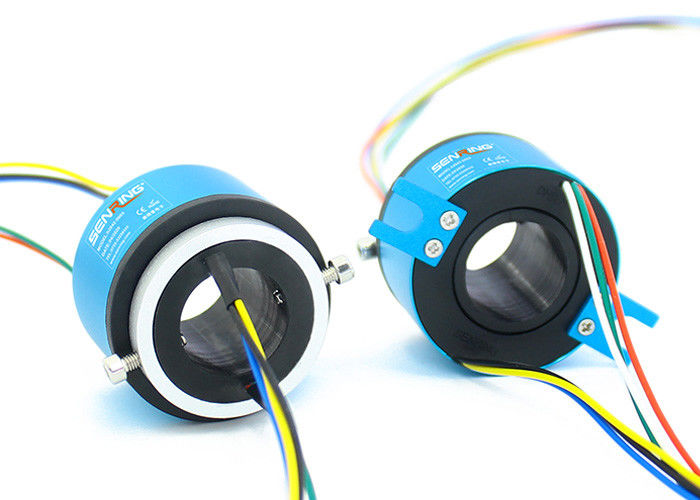

Trou conducteur précis de Ring With Small de glissement et petite structure miniature actuelle
Description de H2042 par la bague collectrice ennuyée
La série de SenRing H2042 est une bague collectrice conductrice d'à travers-trou de micro-ouverture avec un diamètre d'à travers-trou de 20mm (approprié à tout dispositif tournant avec un diamètre ≤20mm) et un diamètre extérieur de 42mm. La série H2042 est une bague collectrice conductrice de précision avec une petite ouverture et une petite structure micro-intégrale actuelle qui peuvent stablement transmettre les signaux 5A. Elle peut être employée dans divers dispositifs qui exigent la rotation 360° et la transmission de divers signaux de commande, tels que les machines de stratification automatiques, l'appareil à souder automatique, les machines de découpage de précision, les machines d'insertion de rivet, les distributeurs de bureau, les éoliennes complètement automatiques, et les trieuses.
Caractéristiques de H2042 par la bague collectrice ennuyée
1. le modèle standard soutient le signal de 2~12 circuits (0~5A), courant et des canaux peuvent être adaptés aux besoins du client ;
2. Vitesse tournante maximum : 250RPM, 600RPM, 1000RPM (facultatif) ;
3. Le materil de contact a employé le métal précieux, assure le stablity et la vie active ;
4. Grande taille de trou, petit OD, installation facile.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Fil de connexion Spec. | AWG22# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

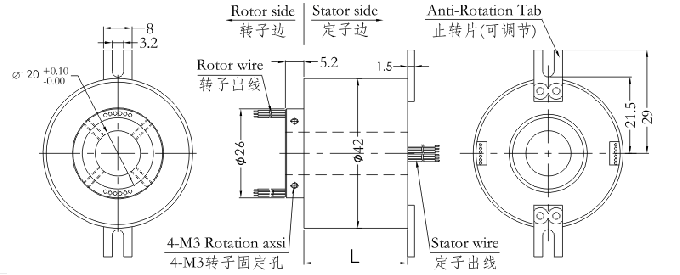

| modèle | circuits (signal ou 0-5A) | Longueur L (millimètres) |
| H2042-02S | 2 | 25,5 |
| H2042-03S | 3 | 25,5 |
| H2042-04S | 4 | 25,5 |
| H2042-06S | 6 | 25,5 |
| H2042-08S | 8 | 37,5 |
| H2042-10S | 10 | 37,5 |
| H2042-12S | 12 | 37,5 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 5A pour obtenir N*5A, tel que 2 circuits de 5A en parallèle pour l'usage 10A.

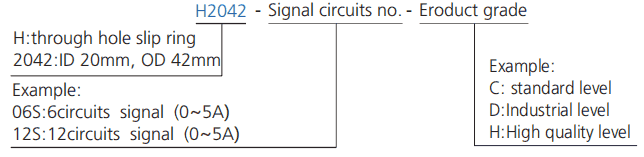

Tableau de la catégorie H2042
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
