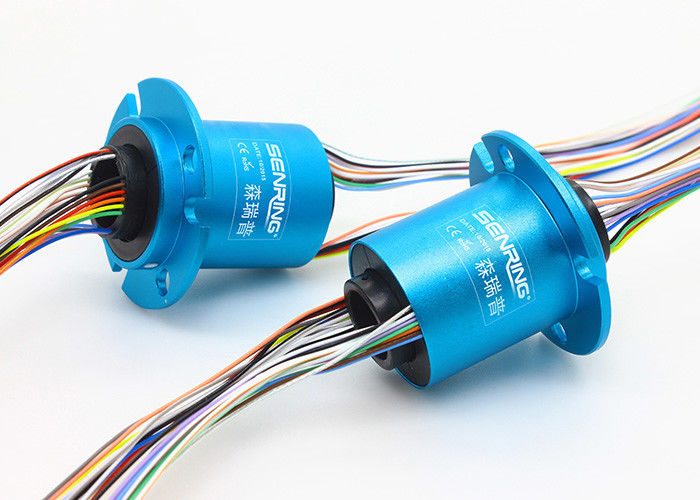

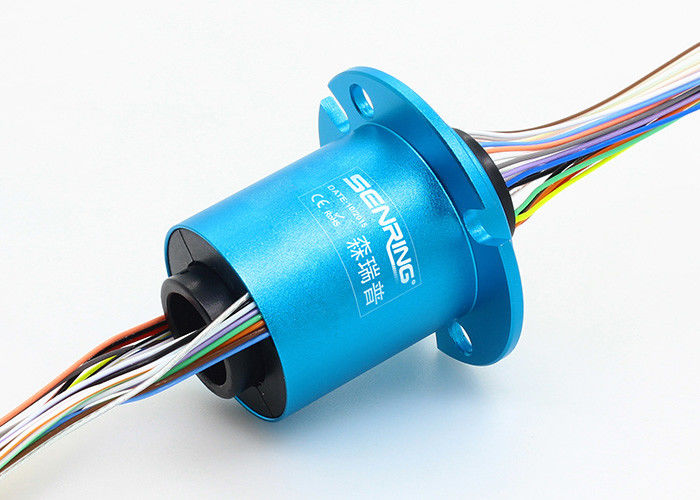

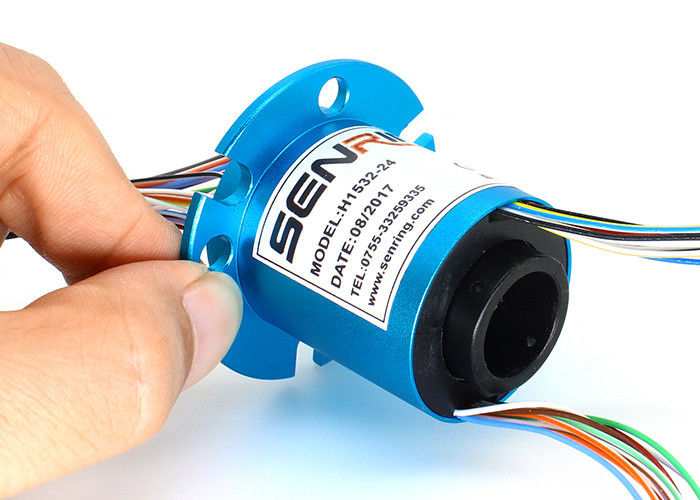

Bague collectrice de précision de la taille 15mm Mini Through Hole Slip Ring Ingergal de trou
Description de H1532 par la bague collectrice ennuyée

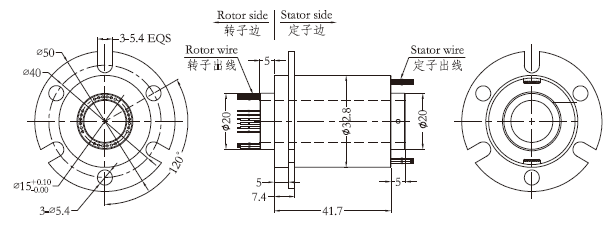

La série de SenRing H1532 est une bague collectrice conductrice d'à travers-trou de micro-ouverture avec un diamètre d'à travers-trou de 15mm (approprié à tout dispositif tournant avec un diamètre ≤15mm) et un diamètre extérieur de 32.8mm. La série H1532 est une bague collectrice conductrice de précision avec une petite ouverture et une petite structure micro-intégrale actuelle qui peuvent stablement transmettre les signaux 2A.
Application :
Il peut être employé dans divers dispositifs qui exigent la rotation 360° et la transmission de divers signaux de commande, tels que les maisons futées, les jouets intelligents des enfants, les robots intelligents, et les machines d'assemblée d'automation (telles que des machines d'ensemble de téléphone portable).
Caractéristiques de H1532 par la bague collectrice ennuyée
1. vitesse tournante maximum : 250RPM, 600RPM, 1000RPM (facultatif) ; ;
2. Le modèle standard soutient le signal des circuits 6-24 (0~2A) ;
3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
4. Le materil de contact a employé le métal précieux, assure le stablity et la vie active. ;
5. Une rotation plus sans heurt, un couple inférieur et une résistance dynamique inférieure ;
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Fil de connexion Spec. | AWG28# a argenté le téflon | AWG28# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| modèle | circuits (signal ou 0-2A) | Longueur L (millimètres) |
| H1532-06S | 6 | 41,7 |
| H1532-12S | 12 | 41,7 |
| H1532-18S | 18 | 41,7 |
| H1532-24S | 24 | 41,7 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 2A pour obtenir N*2A, tel que 2 circuits de 2A en parallèle pour l'usage 4A.

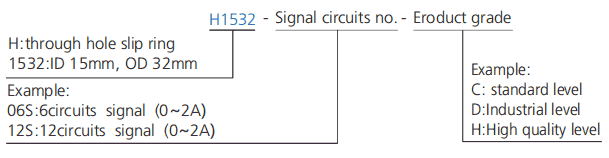

Tableau de la catégorie H1532
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
