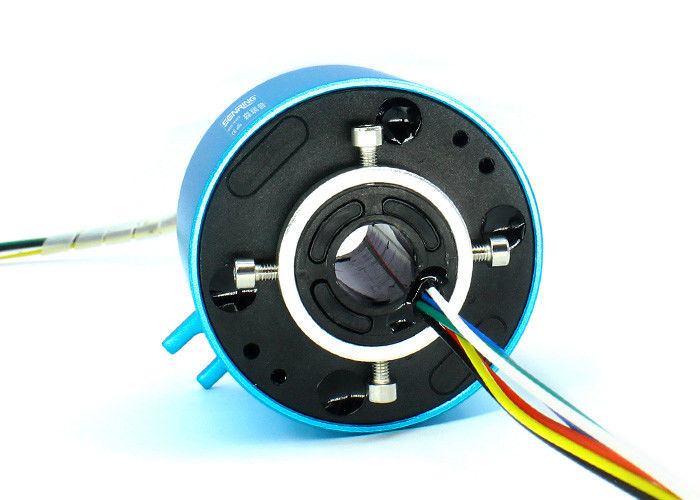

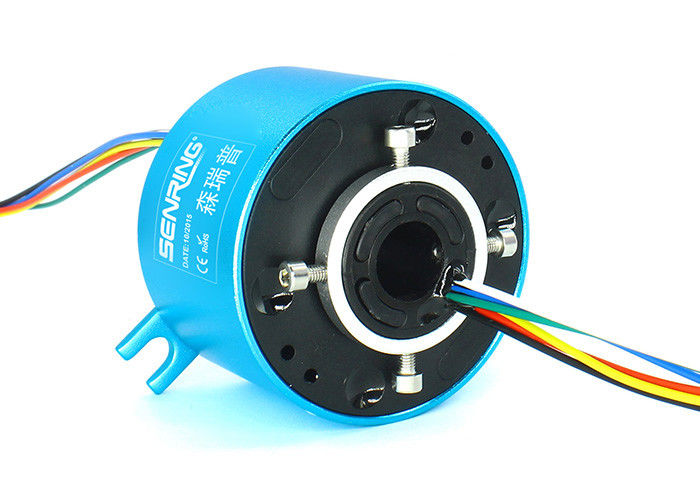

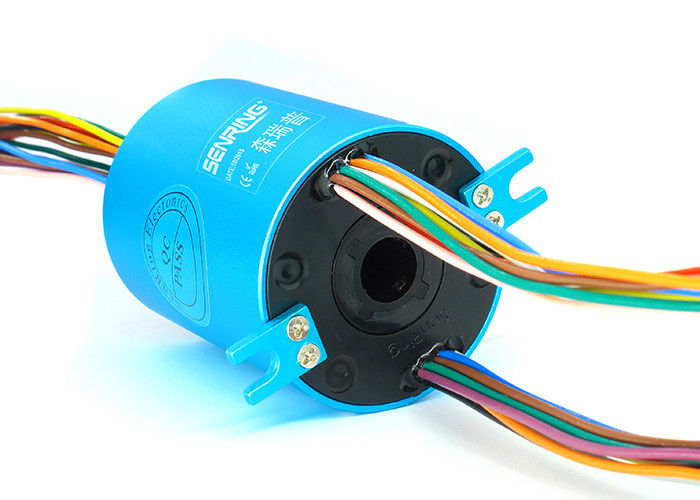

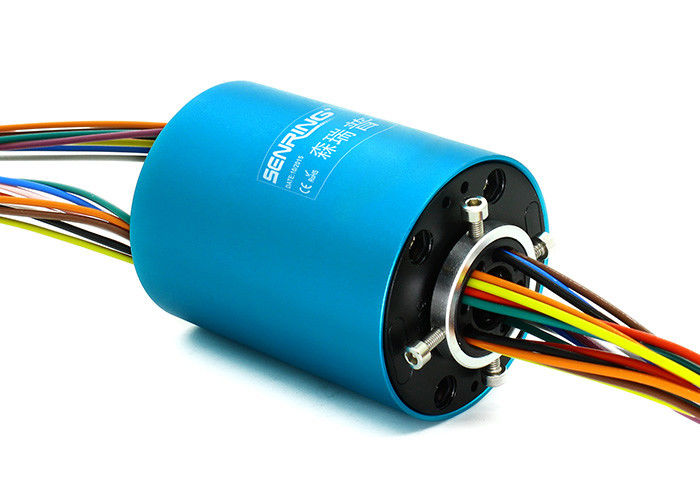

Un plus haut axe creux tournant d'exactitude par la bague collectrice de trou
Description de H1256 par la bague collectrice ennuyée
La bague collectrice conductrice d'à travers-trou de série de SenRing a un diamètre d'à travers-trou de 12.7mm (approprié à tout dispositif tournant avec un diamètre de <>
Caractéristiques de H1256 par la bague collectrice ennuyée
1. catégorie IP51 d'IP (peut être IP51~IP68 adapté aux besoins du client) ;
2. Le modèle standard soutient la puissance des circuits 1-24 (0~10A) ou le signal de 1~48 circuits (0~5A), le courant et les canaux peuvent être adaptés aux besoins du client ;
3. Une exactitude tournante plus élevée, représentation stable, long lifertime ;
4. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
5. Puissance de transmission de soutien avec des signaux ;
6. Conception intégrée de structure, installation facile.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

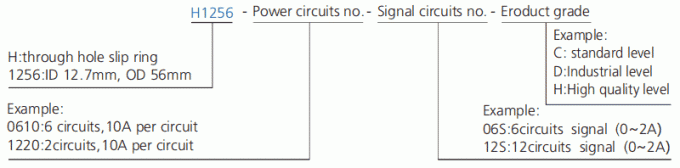

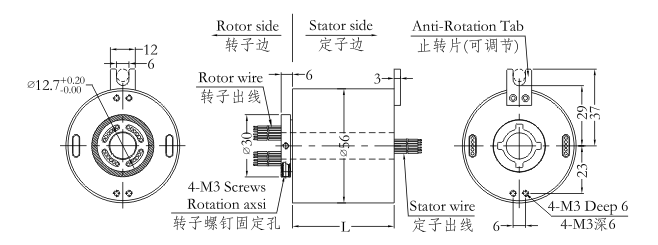

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H1256-02S | 0 | 2 | 27 | H1256-1010-08S | 10 | 8 | 71,5 |
| H1256-0210 | 2 | 0 | 27 | H1256-1210-06S | 12 | 6 | 71,5 |
| H1256-03S | 0 | 3 | 30 | H1256-1410-04S | 14 | 4 | 71,5 |
| H1256-0310 | 3 | 0 | 30 | H1256-1610-02S | 16 | 2 | 71,5 |
| H1256-06S | 0 | 6 | 38 | H1256-24S | 0 | 24 | 88,5 |
| H1256-0210-04S | 2 | 4 | 38 | H1256-0410-20S | 4 | 20 | 88,5 |
| H1256-0410-02S | 4 | 2 | 38 | H1256-0610-18S | 6 | 18 | 88,5 |
| H1256-0610 | 6 | 0 | 38 | H1256-1210-12S | 12 | 12 | 88,5 |
| H1256-12S | 0 | 12 | 55 | H1256-1810-06S | 18 | 6 | 88,5 |
| H1256-0210-10S | 2 | 10 | 55 | H1256-2410 | 24 | 0 | 88,5 |
| H1256-0310-09S | 3 | 9 | 55 | H1256-30S | 0 | 30 | 104 |
| H1256-0610-06S | 6 | 6 | 55 | H1256-0210-28S | 2 | 28 | 104 |
| H1256-0810-04S | 8 | 4 | 55 | H1256-0410-24S | 4 | 26 | 104 |
| H1256-1010-02S | 10 | 2 | 55 | H1256-0610-24S | 6 | 24 | 104 |
| H1256-1210 | 12 | 0 | 55 | H1256-36S | 0 | 36 | 122 |
| H1256-18S | 0 | 18 | 71,5 | H1256-0410-32S | 4 | 32 | 122 |
| H1256-0210-16S | 2 | 16 | 71,5 | H1256-0610-30S | 6 | 30 | 122 |
| H1256-0410-14S | 4 | 14 | 71,5 | H1256-42S | 0 | 42 | 140 |
| H1256-0610-12S | 6 | 12 | 71,5 | H1256-0410-38S | 4 | 38 | 140 |
| H1256-0810-10S | 8 | 10 | 71,5 | H1256-48S | 0 | 48 | 156 |
Tableau de la catégorie H1256
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
