1000RPM Mini Hole Ingergal Precision Slip Ring Customized For More Circuits ou grand courant
Description de H1235 par la bague collectrice de trou
La série de SenRing H1235 est une bague collectrice conductrice d'à travers-trou miniature avec un diamètre d'à travers-trou de 12mm (approprié à tout dispositif tournant avec un diamètre de ≤12mm) et un diamètre extérieur de 35mm. La série H1235 est une bague collectrice conductrice de précision avec une petite ouverture, un petit courant, et une structure intégrale miniature qui peut stablement transmettre 5A actuel (multiplié par 5A) ou signaux.
Application :
Il peut être employé dans des caméras de canalisation (robots d'inspection de canalisation), des caméras sous-marines de surveillance, détecteurs de canalisation, endoscopes industriels, équipement de détection de vision de CCD, systèmes intelligents de vision par ordinateur d'équipement, machines à étiquettes, machines de distribution intelligentes, film de téléphone portable collant des machines, machines automatisées d'assemblée, machines de scellage automatisées, lumières tournantes de LED, démantelant des machines, des machines automatiques d'insertion de goupille, des machines de conditionnement automatiques de cure-dents, la boîte complètement automatique collant des machines, l'équipement de laboratoire, et des instruments de bio-détection.
Caractéristiques de H1235 par la bague collectrice de trou
1. le courant standard est 5A (peut mettre en parallèle des fils emploient comme 5A/10A) ;
2. Vitesse tournante maximum : 250RPM, 600RPM, 1000RPM (facultatif) ;
3. signal 2-24circuits modèle standard (chaque 5A) ou puissance 2~4circuits (chaque 10A), adaptée aux besoins du client pour plus de circuits ou de grand courant ;
4. Le materil de contact a employé le métal précieux, assure le stablity et la vie active. ;
5. Une rotation plus sans heurt, un couple inférieur et une résistance dynamique inférieure ;
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Fil de connexion Spec. | AWG22# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| modèle | circuits (signal ou 0-5A) | Longueur L (millimètres) |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36,4 |
| H1235-1005 | 10 | 36,4 |
| H1235-1205 | 12 | 36,4 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 5A pour obtenir N*5A, tel que 2 circuits de 5A en parallèle pour l'usage 4A.

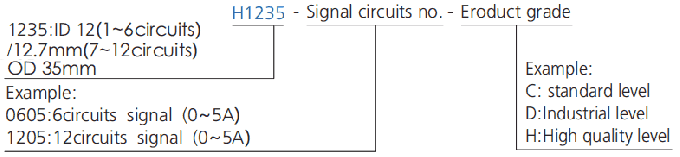

Tableau de la catégorie H1235
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
