la taille Mini Through Hole Precision Slip de trou de 5mm que le signal de l'anneau 2-12circuits pour chacun câble est 2A

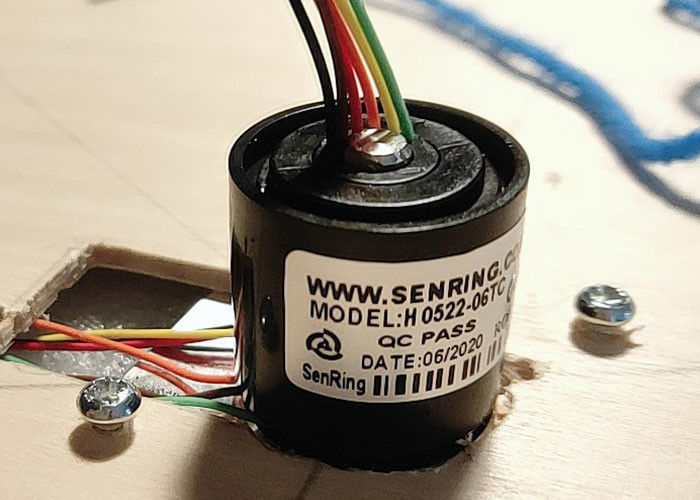

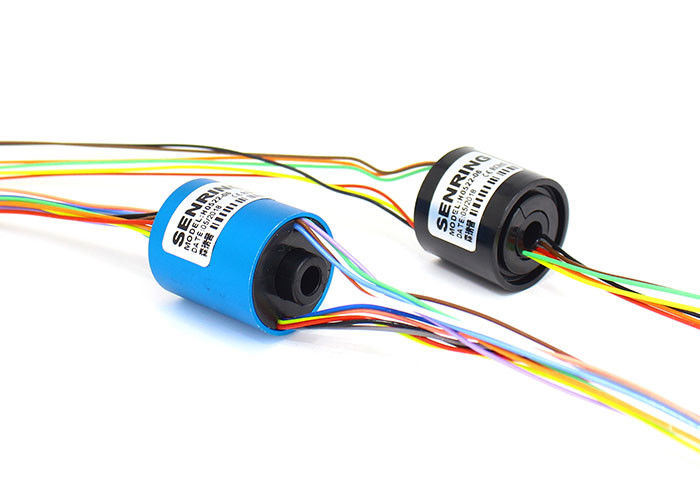

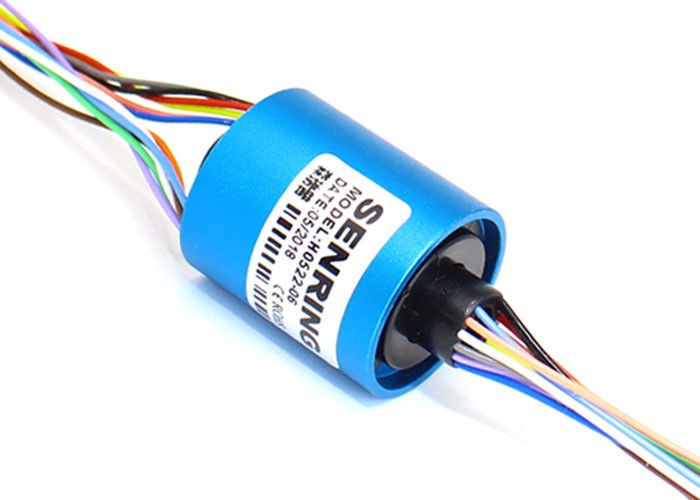

Description de H0522 par la bague collectrice de trou
La série de SenRing H0522 est une bague collectrice conductrice d'à travers-trou miniature avec un diamètre d'à travers-trou de 5mm (approprié à tout dispositif tournant avec un diamètre de ≤5mm) et un diamètre extérieur de 22mm. La série H0522 est un dispositif conducteur de précision avec une petite ouverture, un petit courant, et une structure intégrale miniature qui peut stablement transmettre les signaux 5A actuel (multiplié par 5A) ou 2A.
Caractéristiques de H0522 par la bague collectrice de trou
1. catégorie IP51 d'IP (peut être IP51~IP68 adapté aux besoins du client) ;
2. Le modèle standard soutient le courant des circuits 2-12 (5A/10A/30A) ; le courant et les canaux peuvent être adaptés aux besoins du client ;
3. Petite taille d'OD, représentation stable, long lifertime ;
4. Produit standard, actions disponibles ;
5. Puissance de transmission de soutien avec des signaux ;
6. Conception intégrée de structure, installation facile.
Application :
Il peut être employé dans divers dispositifs qui exigent la conduction de 360 degrés ou la transmission tournante de divers signaux de commande, tels que des lumières d'étape de LED, l'éclairage extérieur rotatif de LED, des systèmes intelligents de robot de sécurité à la maison, des lumières rotatives de mur de LED, et des robots intelligents.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Fil de connexion Spec. | AWG28# a argenté le téflon | AWG28# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

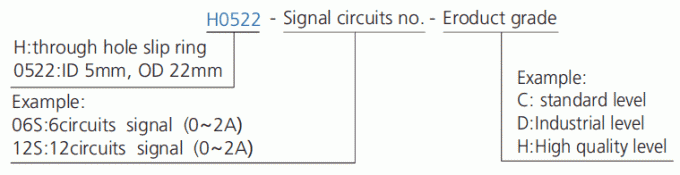

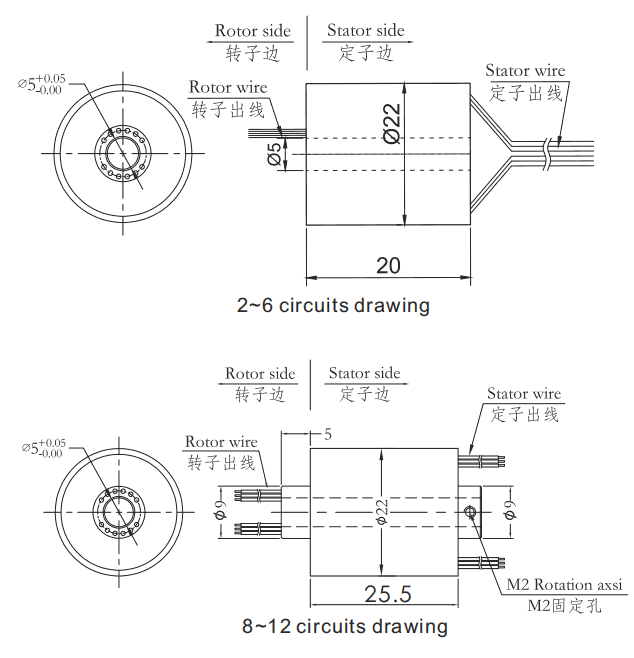

| modèle | circuits (signal ou 0-2A) | Longueur L (millimètres) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25,5 |
| H0522-10S | 10 | 25,5 |
| H0522-12S | 12 | 25,5 |
Tableau de la catégorie H0522
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
Si vous voulez costomize le modèle spécial de bague collectrice, vous devez fournir des détails en tant que ci-dessous :
a. vitesse operatring (T/MN)
B. le type d'installation
c. taille d'ensemble
d. canaux (le no. de fil simple sans compter que le câble)
l'E. a évalué la tension et le courant pour des anneaux de puissance et des anneaux de signal
f. le type de signal et connexe
arameters de P. (très importants)
g. température de fonctionnement
h. IP (conditions de scellage)
