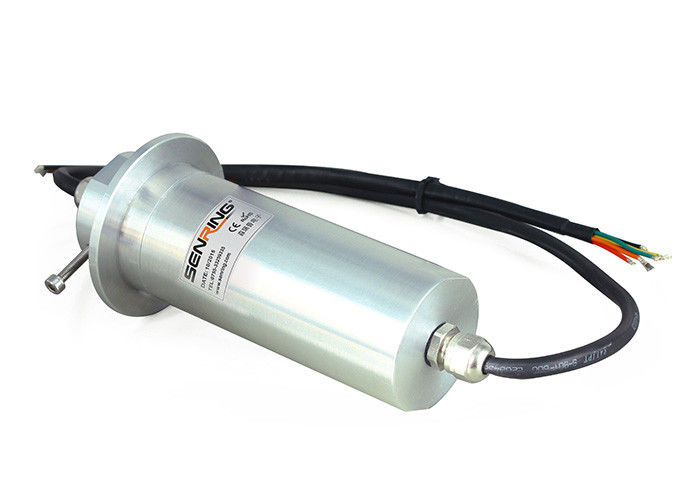

Résistance à la corrosion, glissement imperméable Ring Stainless Steel Material de la résistance IP68 d'acide et d'alcali
Description de la bague F038 collectrice imperméable
La bague collectrice imperméable de série de Sereep F038 est un joint tournant avec un diamètre extérieur de 38mm et une estimation imperméable de jusqu'à IP68. Elle peut être employée pour que la rotation de 360 degrés transmette de divers signaux dans des applications conductrices aux profondeurs de jusqu'à 300 mètres, la rendant appropriée pour l'usage dans les environnements sous-marins.
Le logement de la bague collectrice est fait de matériel d'acier inoxydable, qui est anticorrosion et peut résister aux environnements durs, y compris des conditions acides et alcalines. La bague collectrice de la série F038 est particulièrement conçue pour l'usage dans transmission et contrôle de signal vidéo conducteur ou dans l'équipement spécialisé tel que les plates-formes de bateau et pétrolières, et les submersibles.
Si le joint tournant est conçu et fabriqué pour être imperméable et approprié pour l'usage dans les environnements sous-marins, il peut être employé pour que la rotation de 360 degrés transmette de divers signaux dans des applications conductrices aux profondeurs de jusqu'à 300 mètres. Le joint doit être conçu pour résister aux conditions durs des environnements sous-marins, tels que la haute pression, la corrosion, et les températures extrêmes.
Il est important de s'assurer que le joint tournant est compatible avec l'équipement et les signaux qui doivent être transmis, et qu'ils rencontrent les normes et les certifications exigées pour l'usage sous-marin. L'entretien approprié et l'essai sont également essentiels pour assurer la fiabilité et la sécurité du joint dans des applications sous-marines.
Caractéristiques de la bague F038 collectrice imperméable
1. Le niveau imperméable est IP68, qui peut fonctionner stablement à une profondeur de 300 mètres sous l'eau ;
2. La bague collectrice a un diamètre extérieur de 38mm et une longueur de 113-116mm ;
3. Il soutient 2-56 canaux de 2A-50A actuel/signal ;
4. Le logement est fait de matériel d'acier inoxydable, qui est anticorrosion, acide et l'alcali résistant, et peut travailler stablement dans divers environnements durs.
Spécification technique de la bague F038 collectrice imperméable
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -40℃∼85℃ |
| Catégorie d'IP | IP68 |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | acier inoxydable |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Matériel | RoHS conforme |
| Certificat de la CE | oui |
| Données électriques | ||
| Spéc. | données | |
| gamme de tension | 0∼240VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Description de numéro de la pièce
Dessin de la bague F038 collectrice imperméable
Liste modèle standard
| Modèle | Circuit/signal non. | Longueur L (millimètres) | |||
| 2A | 5A | 10A | 20A | ||
| F038-0430 | 0 | 0 | 4 | 0 | 107,5 |
| F038-0620 | 0 | 6 | 0 | 0 | 107,5 |
| F038-0250 | 0 | 0 | 0 | 2 | 107,5 |
| F038-36S | 36 | 0 | 0 | 0 | 107,5 |
| F038-56S | 56 | 0 | 0 | 0 | 107,5 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez le no. de canal d'Ethernet, de puissance et de signal ou mélangez aux besoins du client l'autre signal de la bague collectrice, contact de pls le vendeur de SENRING.
F038 glissement imperméable Ring Grade Table
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : (norme) | 100RPM | 10 millions | métal précieux |
| D : (industrical) | 200RPM | 30 millions |
or-or
|
Applications des bagues coulissantes imperméables :
1. Équipement marin et en mer : Des bagues coulissantes imperméables sont utilisées dans le divers équipement marin et en mer, y compris les plates-formes de bateaux, de sous-marin, et pétrolières, pour transmettre des signaux et la puissance tout en résistant à des conditions atmosphériques et à l'exposition dures à l'eau de mer.
2. Robotique sous-marine : Des bagues coulissantes imperméables sont utilisées en robotique sous-marine pour transmettre des signaux et la puissance de la base stationnaire aux pièces mobiles du robot, lui permettant d'effectuer de diverses tâches sous l'eau.
3. Traitement de l'eau et gestion d'eaux usées : Des bagues coulissantes imperméables sont utilisées dans le traitement de l'eau et les systèmes de gestion d'eaux usées pour transmettre des signaux et la puissance entre l'équipement tournant et les systèmes stationnaires.
4. Traitement de nourriture et de boisson : Des bagues coulissantes imperméables sont utilisées dans l'installation de fabrication de nourriture et de boisson pour transmettre des signaux et la puissance d'une façon hygiénique et imperméable, s'assurant que l'équipement reste sûr et fiable.
5. Applications de militaires et de défense : Des bagues coulissantes imperméables sont utilisées dans diverses applications de militaires et de défense, y compris les systèmes de surveillance et le matériel de transmission, pour transmettre des signaux et la puissance dans les environnements durs.
