Name: OEM personnalisé à travers le trou de l' anneau de glissement de forage Taille 50 mm
Brand: Shenzhen Senring Electronics Co., Ltd.
SKU: H50119
Availability: InStock

Maison > produits > Par la bague collectrice ennuyée >

OEM personnalisé à travers le trou de l' anneau de glissement de forage Taille 50 mm

Adapté aux besoins du client par la bague collectrice ennuyée

50 mm à travers la bague de glissement

OEM à l'aide d'un anneau de glissement à trou

Lieu d'origine:

Chine

Nom de marque:

senring

Certification:

CE, ISO9001

Numéro de modèle:

H50119

Contactez-nous

Demandez une citation

OEM personnalisé à travers le trou de l' anneau de glissement de forage Taille 50 mm

Détails de produit

Plage de tension:

Signal : 0~440VAC/VDC

Chaîne de tension : Puissance:

0~690VAC/VDC

Surdose:

119mm

Taille du trou:

50 mm

Temps de travail.:

-30℃∼80℃

Humidité de travail:

Rhésus de 0~85%

Conditions de paiement et d'expédition

Quantité de commande min

Prix

Négociable

Conditions de paiement

T/T, L/C

PRODUITS CONNEXES

Personnalisé 56 mm Hobi Ringe antidérapant 12 OD 56 mm

Obtenez le meilleur prix

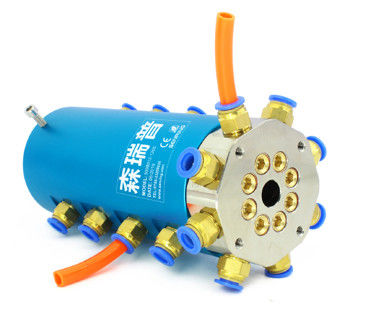

Électrique hydraulique Pneumatique à travers le trou Slip Ring Hole Taille 70mm OD 140mm

Obtenez le meilleur prix

À travers le trou SRH2578 conducteur de l' anneau de glissement du canal à travers l' anneau de glissement de forage

Obtenez le meilleur prix

Rings de dérapage à travers le trou de 30 mm OD personnalisés

Obtenez le meilleur prix

Contactez-nous

+86-755-29717812

sales1@senring.com

Contact maintenant

Description de produit

Fabricant OEM Rapide personnalisé à travers le trou de l' anneau de glissement

Description de la substance H50119 dans le cadre de l'anneaux de dérapage à travers la perceuse

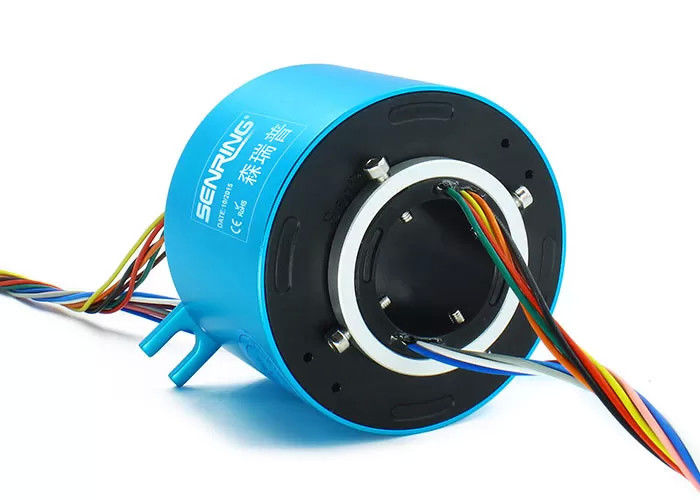

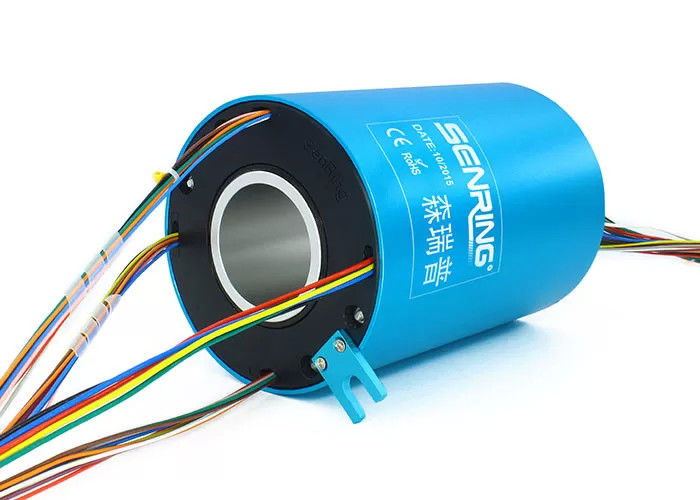

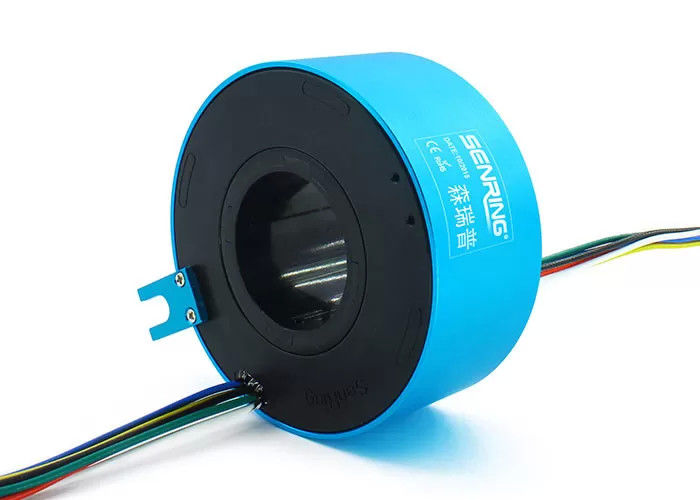

Série H50119F est un anneau de glissement conducteur à ouverture standard d'une ouverture de 50 mm (adaptable à tout dispositif tournant d'un diamètre ≤ 50 mm) et d'un diamètre extérieur de 119 mm.Il peut transmettre de manière stable de 2 à 48 canaux de courant ou de signal et peut être utilisé pour tout appareil nécessitant une rotation à 360 ° pour conduire ou transmettre divers signaux.

Anneaux de glissement petits, moyens et grands avec arbre creux et technologie de roulement de haute qualité pour une longue durée de vie et des vitesses de rotation élevées.Les versions combinées de puissance et de signal sont possibles.

Quel est l'avantage de l'anneau de glissement?
Les vitesses peuvent être réglées dans le cas d'un anneau de glissement (rotor à enroulement) en insérant une résistance.Moteurs à anneaux coulissantsavoir une capacité de surcharge élevée, une accélération en douceur sous lourdes charges et aucun chauffage anormal pendant le démarrage.

Spécification technique de H50119 Ringe de glissement à travers forage

Paramètres mécaniques
La vie professionnelle	se référer au tableau de la qualité des anneaux de glissement
Vitesse de rotation	se référer au tableau de la qualité des anneaux de glissement
Temps de travail.	-30°C à 80°C
Humidité de travail	RH de 0 à 85%
Matériau de contact	se référer au tableau de la qualité des anneaux de glissement
Matériel de logement	alliage AL
Le couple	0.05N.m+0.02N.m/6 fils
Grade IP	Résistance à la corrosion

Paramètres électriques
Des spécifications.	Le pouvoir	Signalisation
Plage de tension	Pour les appareils de commande électronique, la valeur de la valeur de la commande électronique doit être égale ou supérieure à:	Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure ou égale à:
Résistance à l'isolation	Pour les appareils de commande électrique	Pour les appareils de commande électrique
Spécification du fil de plomb.	AWG17# Teflon plaqué argenté	AWG22# Teflon plaqué argenté
longueur du fil de plomb	longueur standard 300mm ((peut être personnalisée)
Résistance diélectrique	Pour les appareils de type à commande numérique
Bruit électrique	Pour les appareils électroniques

Caractéristiques du H50119 Anneau de dérapage à travers forage

1. En adoptant un contact multi-points avancé avec une brosse à cluster de métaux précieux, il assure un contact fiable avec un frottement extrêmement faible;

2Il peut transmettre de façon stable 1 à 48 canaux de courant/signaux, avec plusieurs spécifications standard et options personnalisables;

3Il peut mélanger la transmission de vidéos, de données et d'autres signaux;

4Prend en charge la transmission mixte de signaux et de puissance;

5. conception de structure intégrée, facile à installer.

Nom de la partie

Le dessin

Liste des modèles standard

modèle	circuits électriques		Longueur L ((mm)	modèle	circuits électriques		Longueur L ((mm)
modèle	10A	signal ou 0-5A	Longueur L ((mm)	modèle	10A	signal ou 0-5A	Longueur L ((mm)
H50119-02S, sous réserve de l'utilisation de la méthode suivante:	0	2	36	H50119-36S, sous réserve de l'utilisation d'autres produits	0	36	172
H50119-0210 Les produits de base sont les suivants:	2	0	36	Le produit doit être présenté sous forme d'une couche d'huile de lin.	6	30	172
H50119-03S, sous réserve de l'utilisation de la méthode suivante:	0	3	40	H50119-1210-24S Le produit doit être présent dans la zone de stockage de l'animal.	12	24	172
H50119-0310 Le produit doit être présent dans un emballage de qualité supérieure	3	0	40	H50119 à 3610	36	0	172
H50119-06S, sous réserve de l'utilisation de la méthode suivante:	0	6	52	H50119 à 42S	0	42	196
Le produit doit être présenté sous forme d'une couche d'huile de lin.	2	4	52	Le produit doit être présenté sous forme d'une couche d'huile de lin.	6	36	196
H50119-0410-02s, dont le numéro de série est le suivant:	4	2	52	H50119 à 1210-30s	12	30	196
H50119-0610 Les produits de base sont les suivants:	6	0	52	H50119 à 4210	42	0	196
H50119-12S, sous réserve de l'utilisation de produits chimiques	0	12	76	H50119 à 48S	0	48	220
Le produit doit être présenté sous forme d'une couche d'huile de lin.	2	12	76	Le produit doit être présenté sous forme d'une couche d'huile de lin.	6	42	220
H50119-0310-09S, sous réserve de l'utilisation de la méthode suivante:	3	9	76	H50119-1210-36S, sous réserve de l'utilisation d'un produit chimique	12	36	220
Le produit doit être présenté sous forme d'une couche d'huile de lin.	6	6	76	H50119-1810-30S, sous réserve de l'utilisation de la méthode suivante:	18	30	220
Le produit doit être présenté sous forme d'une couche d'huile de lin.	8	4	76	Le produit doit être présenté sous forme d'une couche d'huile de lin.	24	24	220
Le produit doit être présenté sous forme d'une couche d'huile de lin.	10	2	76	H50119 à 4810	48	0	220
H50119 à 1210	12	0	76	H50119 à 60S	0	60	268
H50119-18S, sous réserve de l'utilisation de la méthode suivante	0	18	100	H50119-0610-54S, sous réserve de l'utilisation de la méthode suivante:	6	54	268
Le produit doit être présenté sous forme d'une couche d'huile de lin.	2	16	100	Le produit doit être présenté sous forme d'une couche d'huile de lin.	9	51	268
H50119-0410-14S, sous réserve de l'utilisation de la méthode suivante:	4	14	100	H50119-1210-48S, sous réserve de l'utilisation d'un produit spécifique	12	48	268
H50119-0610-12S, sous réserve de l'utilisation de la méthode suivante	6	12	100	H50119-2430-16S, sous réserve de l'utilisation de la méthode suivante:	24	16	268
H50119-0810-10S, qui est utilisé	8	10	100	H50119 à 72S	0	72	316
H50119 à 1010-08S	10	8	100	H50119-1210-60S, sous réserve de l'utilisation d'un produit spécifique	12	60	316
Le produit doit être présenté sous forme d'une couche d'huile de lin.	12	6	100	Le produit doit être présenté sous forme d'une couche d'huile de lin.	24	48	316
Le produit doit être présenté sous forme d'une couche d'huile de lin.	14	4	100	Le produit doit être présenté sous forme d'une couche d'huile de lin.	36	36	316
Le produit doit être présenté sous forme d'une couche d'huile de lin.	16	2	100	H50119-84S/td>	0	84	364
H50119 à 24S	0	24	124	H50119-1210-72S, sous réserve de l'utilisation de la méthode suivante	12	72	364
Le produit doit être présenté sous forme d'une couche d'huile de lin.	4	20	124	H50119-2410-60S, sous réserve de l'utilisation d'un produit spécifique	24	60	364
H50119-0610-18S, sous réserve de l'utilisation de la méthode suivante:	6	18	124	Le produit doit être présenté sous forme d'une couche d'huile de lin.	36	48	364
Le produit doit être présenté sous forme d'une couche d'huile de lin.	12	12	124	H50119 à 96S	0	96	412
Le produit doit être présenté sous forme d'une couche d'huile de lin.	18	6	124	Le produit doit être présenté sous forme d'une couche d'huile de lin.	12	84	412
H50119 à 2410	24	0	124	Le produit doit être présenté sous forme d'une couche d'huile de lin.	24	72	412
H50119-30S, sous réserve de l'utilisation de la méthode suivante	0	30	148	H50119-3610-60S, dans le cas des produits à base d'alcool	36	60	412
Le produit doit être présenté sous forme d'une couche d'huile de lin.	6	24	148	H50119-4210-54S, sous réserve de l'utilisation de la méthode suivante	42	54	412
Le produit doit être présenté sous forme d'une couche d'huile de lin.	12	18	148	H50119-108S, sous réserve de l'utilisation de la méthode suivante:	0	108	460
Le produit doit être présenté sous forme d'une couche d'huile de lin.	18	12	148	Le produit doit être présenté sous forme d'une couche d'huile de lin.	12	96	460
Le produit doit être présenté sous forme d'une couche d'huile de lin.	24	6	148	Le produit doit être présenté sous forme d'une couche d'huile de lin.	24	84	460
H50119 à 3010	30	0	148	H50119-3610-72S, sous réserve de l'utilisation de la méthode suivante	36	72	460

* Remarque: les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 10A pour obtenir N*10A, par exemple 2 circuits de 10A en parallèle pour une utilisation de 20A.peut être personnalisé sur la base de produits standardS'il vous plaît renseigner Senring pour plus de détails.

H50119 Tableau de classement

Code du grade	Vitesse de rotation maximale	La vie professionnelle	Matériau de contact
C (norme)	250 tours par minute	20 millions de révolutions	métal précieux
D (Industriel)	600 tours par minute	80 millions de révolutions	métal précieux
H(Haute qualité)	RPM de roulement	150 millions de révolutions	alliage d'or
