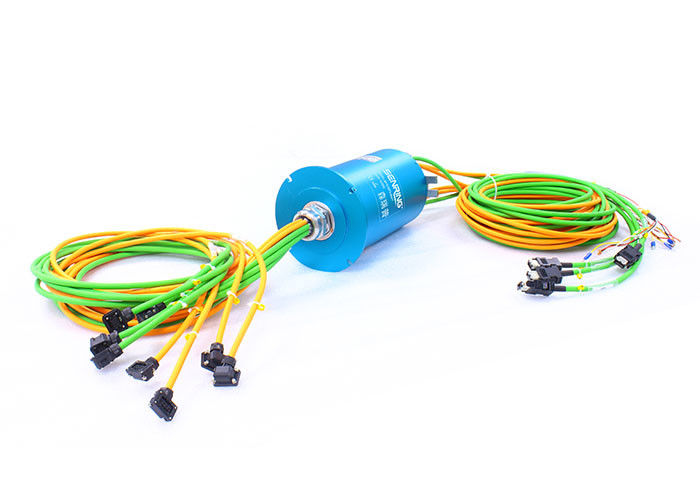

Circuits maximum industriels de Ring Without Hole de glissement d'autobus (solide) OD 99mm 120
Description de la bague collectrice de la série bm099
La bague collectrice d'autobus industriel de série de SENRING BM099 inclut toutes sortes de bagues coulissantes industrielles de signal d'autobus, comme : Canbus, Profibus, RS-232, USB, 1000M Ethernet, rf coaxial, VGA, etc.
Caractéristiques de la bague collectrice de la série bm099
1. Sans trou (solide), OD 99mm, maximum 120 circuits ;
2. Transmettez exactement les données ultra-rapides
3. Transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. Transmettez stablement toutes sortes de signaux, tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc. ;
5. Transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc. ;
6. Transmettez stablement les données d'Ethernet (10m/100M/1000M BaseT) ;

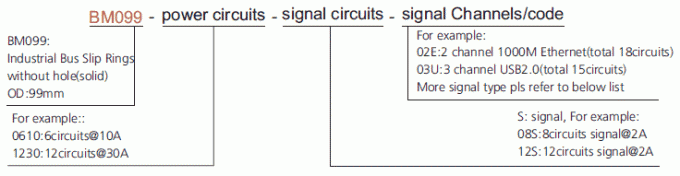

Description de numéro de la pièce
Liste des codes de type de signal
F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (Ethernet 1000 de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - filet de dispositif - 5 Pin Micro Change (5 circuits)
T - filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - signal coaxial (coaxial - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)

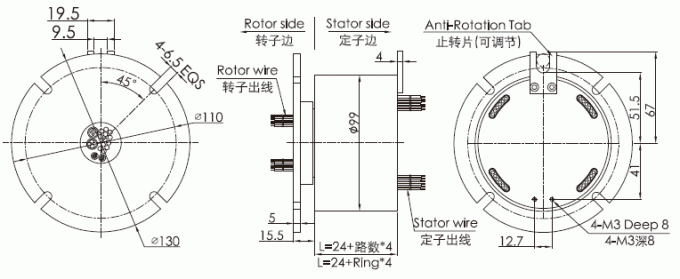

Dessin de la bague collectrice de la série bm099
| circuits non. | 2~120circuits (dépend du modèle) |
| estimation de tension | 0~440 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
|
matériel |
RoHS conforme |
FAQ :
1. Que faisons-nous ?
Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.
2. Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
3. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
