Glissement industriel Ring With Flange Installation de signal d'autobus de la haute définition HDMI

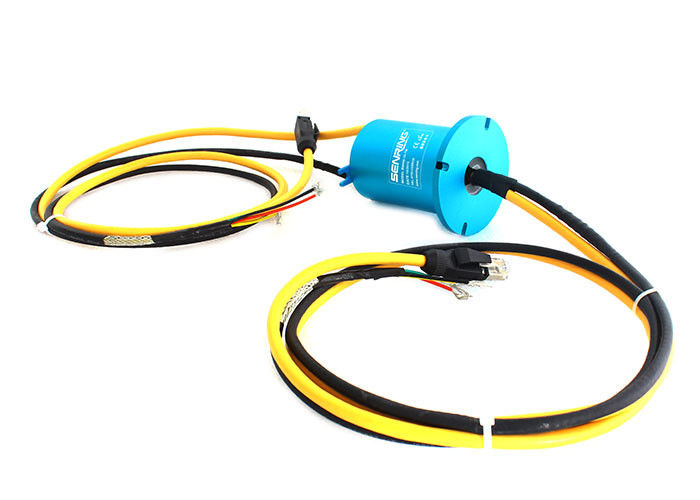

Description de la bague collectrice du signal BM056
La bague collectrice d'autobus industriel de série de SENRING BM056 inclut toutes sortes de bagues coulissantes industrielles de signal d'autobus, telles que HDMI, HD-SDI, GbE (Ethernet de gigabit), RS-232, RS-485, RS-422, Profibus, version etc.BM056 standard avec le support de bride, peut être adaptée aux besoins du client avec la cavité.
La bague collectrice d'autobus industriel se rapporte à un type de bague collectrice qui est spécifiquement conçue pour transmettre les signaux industriels d'autobus. Ces signaux incluent CanBus, DeviceNet, ControlNet, Profibus, et d'autres protocoles de transmission utilisés dans l'automation industrielle et des systèmes de contrôle. Les bagues coulissantes industrielles d'autobus sont très utilisées dans la robotique, les machines-outils, les machines d'emballage, les turbines de vent, et tout autre équipement industriel qui exigent la rotation continue tout en maintenant la transmission de signal. Ces bagues coulissantes sont machinées pour assurer le transfert des données fiable et ininterrompu entre les pièces en rotation stationnaires et. Elles sont conçues pour résister aux environnements durs, y compris les températures, les vibrations, et la poussière extrêmes. Les bagues coulissantes industrielles d'autobus sont disponibles dans différentes tailles, combinaisons de signal, et caractéristiques pour répondre aux besoins spécifiques de différentes applications industrielles.
Caractéristiques de la bague collectrice du signal BM056
1. sans trou (solide), OD 56mm, maximum 36 circuits ;
2. transmettez exactement les données à grande vitesse
3. transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. transmettez stablement toutes sortes de signaux, tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc. ;
5. transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc. ; 6. stablement transmettre les données d'Ethernet (10m/100M/1000M BaseT) ;
| circuits non. | 2~36circuits (dépend du modèle) |
| estimation de tension | 0~240 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |
F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Signal coaxial (coaxial - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
Avantages :
