Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
BH2599
Contactez-nous
Circuits maximum industriels de Ring Hole Size 25.4mm OD 99mm de glissement de signal de Profibus 96

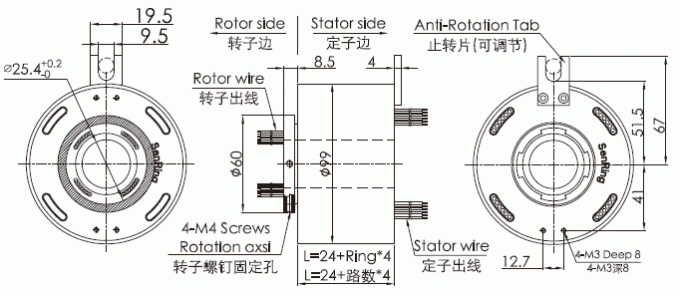

Description de la bague collectrice du signal BH2599
La bague collectrice d'autobus à large bande de la série BH2599 est un modèle adapté aux besoins du client de bague collectrice de SenRing, avec une ouverture de bague collectrice de 25.4mm et un diamètre extérieur de 99mm. Elle est basée sur la bague collectrice SNH025 d'à travers-trou standard, en plus de diverses combinaisons de données et de signal. En d'autres termes, la bague BH2599 collectrice peut non seulement conduire l'électricité (pour différentes tailles actuelles telles que 2A, 5A, 10A, 20A, 30A), mais également transmettre de divers données, vidéo, audio, signaux de commande, etc. Il peut stablement et exactement transmettre de divers signaux tels que les signaux à haute définition de 100M/1000M Ethernet, de HDMI, de HD-SDI, le RS-232, le RS-485, le RS-422, les signaux d'autobus de Profibus, etc.
Caractéristiques de la bague collectrice du signal BH2599
1. taille 25.4mm, OD 99mm, maximum de trou 96 circuits ;
2. transmettez exactement les données à grande vitesse
3. transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. transmettez stablement toutes sortes de signaux, tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc. ;
5. transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc.
6. transmettez stablement les données d'Ethernet (10m/100M/1000M BaseT) ;
| circuits non. | 2~96circuits (dépend du modèle) |
| estimation de tension | 0~690 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |

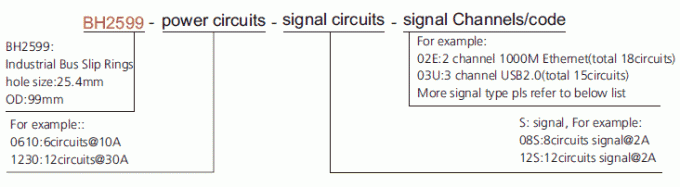

F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
