Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
BM056
Contactez-nous

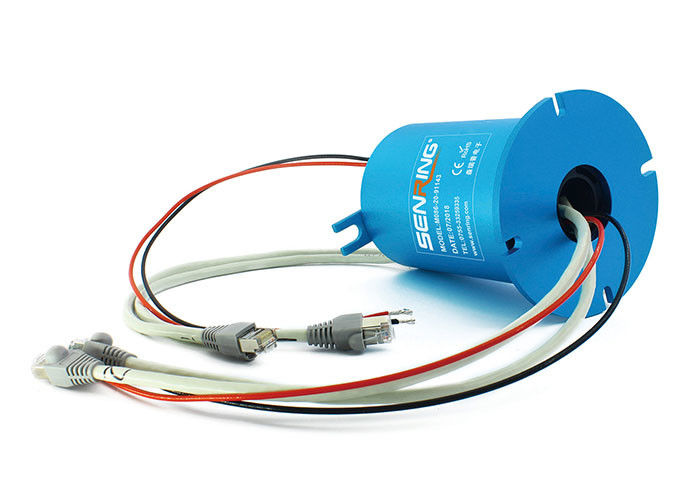

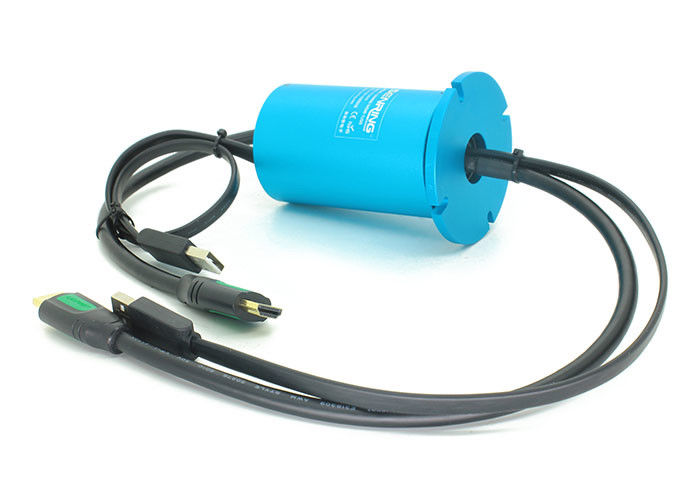

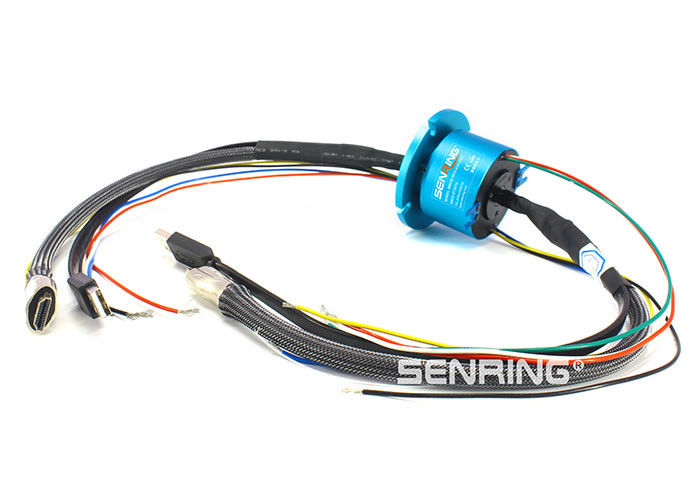

Brident le glissement industriel Ring Without Hole OD 56mm de signal d'autobus d'installation 36 circuits
Description de la bague collectrice du signal BM056
La bague collectrice forte et faible de la série BM056 de signal électrique peut non seulement transmettre les courants 2A/5A/10A/30A par 360 degrés de rotation mais également stablement et exactement transmettre de divers signaux tels que HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, signal d'autobus de Profibus. Elle peut être employée dans n'importe quel dispositif qui exige la rotation 360° et la transmission de divers signaux de commande. Le nombre maximum de circuits pour BM056 est 36. Si le nombre réel de circuits dépasse 36, BM099 ou personnalisation peut être employé.
Caractéristiques de la bague collectrice du signal BM056

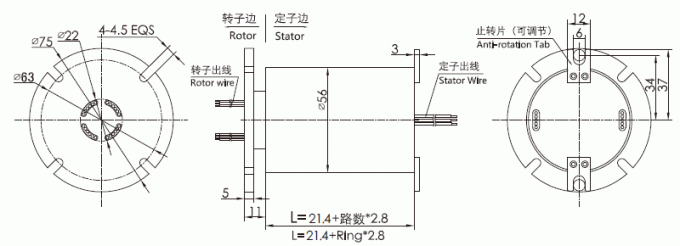

1. sans trou (solide), OD 56mm, maximum 36 circuits ;
2. transmettez exactement les données à grande vitesse
3. transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. transmettez stablement toutes sortes de signaux, tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc. ;
5. transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc. ; 6. stablement transmettre les données d'Ethernet (10m/100M/1000M BaseT) ;
| circuits non. | 2~36circuits (dépend du modèle) |
| estimation de tension | 0~240 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |

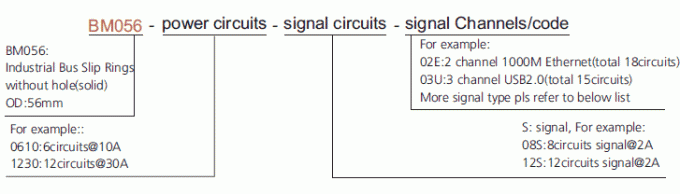

F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Signal coaxial (coaxial - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
