Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
O022-08
Contactez-nous
Signal des circuits de la Manche 1080P HD+8 de la bague collectrice 1 de HD-SDI 1080P HD (0~2A)

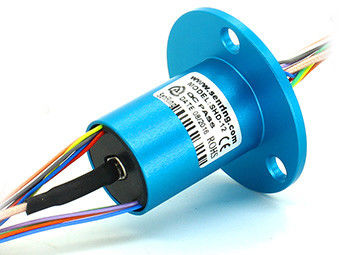

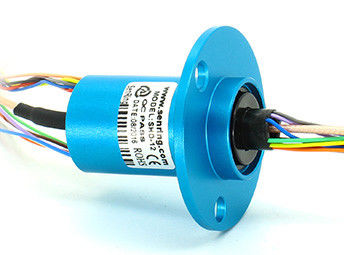

Description de la bague collectrice d'o022-08 HD-SDI
L'adoption des Etats-Unis a importé des composants et la technologie à haute fréquence de traitement des signaux, 1 données de grande vitesse du canal DC~3GHz, utilisées pour transmettre 1080P HD signale (compatibilité de haut en bas), peut être combinée pour transmettre le signal de 8 circuits.
Avantages de la bague collectrice d'o022-08 HD-SDI :
Transmission stable
Caractéristiques de la bague collectrice d'o022-08 HD-SDI
1. l'appui DC~3GHz, peut écurie transmettre le signal de vedio de 1080P HD ;
2. Solide, avec la bride ;
3. Peut être combiné transmettent le courant et le signal de puissance de 1~48 circuits ;
4. Adoptez la préparation de surface militaire des USA, traitement dur de placage à l'or, assurez-vous le bas bruit électrique et la longue vie active ;
5. Application typique : contrôle de la sécurité (caméra de HD), antenne à hyperfréquences, antenne de wifi, etc.

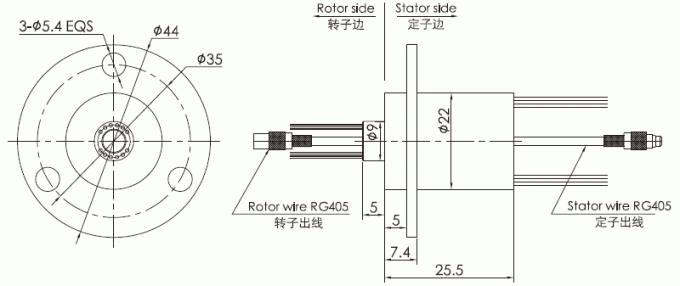

Dessin de la bague collectrice d'o022-08 HD-SDI
| Taux de fréquence | DC-3GHz |
| Fluctuation de perte par insertion | +/-0.05dB |
| Spécifications | RG405 |
| VSWR | ≤1.3 |
| impédance | 50Ω |
| Données mécaniques | |
| Spéc. | données |
| vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM sans interruption |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| couple | s0.1N.m ; circuits +0.03N.m/6 |
| Perte par insertion | 0.65dB/1GHz maximum |
| perte de retour | -18 dB/1GHz maximum |
| Vitesse maximum | 50RPM |
| Fluctuation de VSWR | +/--0,05 |
| Style | BNC/F (options) |
| Données électriques | |
| Spéc. | données |
| gamme de tension | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG26# a argenté le téflon |
| longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
| Résistance diélectrique | 500VAC@50Hz, 60s |
| Bruit électrique | < 0=""> |
| Bruit électrique | < 10m=""> |
| Certificat de la CE | Oui |
| logement du matériel | alliage d'aluminium |
| matériel | RoHS conforme |
FAQ :
1. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
2. Que faisons-nous ?
Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.
3. Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
4. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
