Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
K212
Contactez-nous
Couple mince superbe de Ring Thickness 20mm de glissement de carte PCB bas et longue vie active superbe
Description de la bague collectrice de la crêpe k212
La bague collectrice de crêpe de série de SENRING K212 est une bague collectrice mince superbe, avec la taille 12.7mm de trou, l'épaisseur 20mm, gammes d'OD de 76mm-252mm. La bague collectrice de crêpe de la série K212 est principalement appliquée à ces dispositifs avec l'espace limité et des limites strictes de la bague collectrice sur le thickn
Avantage de la bague collectrice de la crêpe k212
1. Transfère le contrôle et les signaux de données
2. La conception modulaire répond à des exigences spéciales par des techniques de fabrication disponibles immédiatement
3. Configurations adaptées aux besoins du client pour votre application

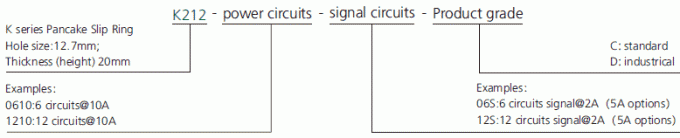

Description de numéro de la pièce

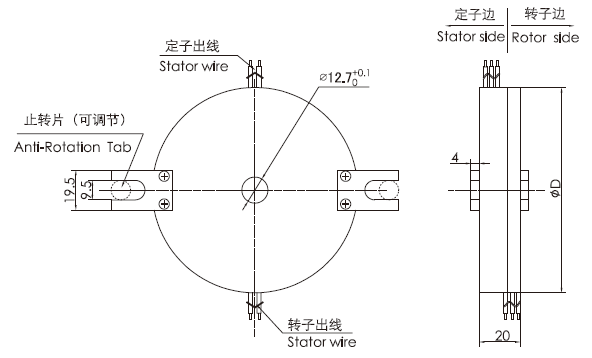

Dessin de la bague collectrice de la crêpe k212
Caractéristiques de la bague collectrice de la crêpe k212
1. Épaisseur (taille) 20mm ;
2. Taille 12.7mm, OD 76mm-252mm de trou ;
3. Technologie spéciale de fermeture sous-vide et brosse de métal précieux assurer le haut stablity ;
4. Peuvent être combinés pour transmettre de divers signaux tels que les signaux à haute fréquence, les signaux de commande et les signaux vidéo, etc. ;
5. Excellente représentation de transmission et tournante ;
6. Bas couple, bas frottement, bas bruit électrique et longue vie active superbe ;
Liste modèle standard
| Modèle | signal/5A | 10A | 20A | OD (millimètre) |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |
glissement Ring Grade Table de la crêpe k212
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 60RPM | révolutions de 3 millions | métal précieux |
| D : industrical | 200RPM | révolutions de 10 millions |
or-or
|
