Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3024004
Contactez-nous

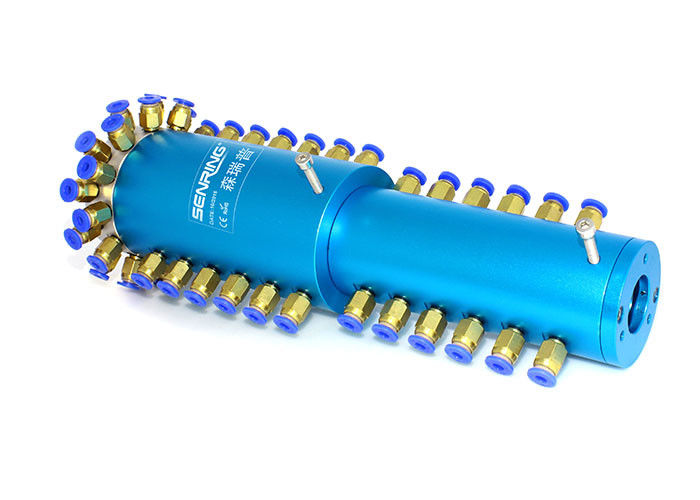

Les syndicats rotatoires pneumatiques 24 Passage+6~36 fait le tour du port M5 électrique de soutien 24 pour des tuyaux de 4mm
Description de 3024004 syndicats rotatoires pneumatiques
SENRING 3024004 séries 24 syndicats rotatoires de passages fournissent un phoque positif entre la tuyauterie stationnaire et un cylindre de rotation et sont appliqués à l'air comprimé, vapeur, service du vide. .etc. Disponible dans 3024004,3024004-06S, 3024004-12S, 3024004-24S, mod 3024004-36S
Quelle est une union rotatoire pneumatique ?
Les syndicats rotatoires pneumatiques, également connus sous le nom de joints tournants, sont des garnitures utilisées dans les systèmes pneumatiques pour permettre la rotation entre les pièces. Les garnitures rotatoires pneumatiques se reposent entre une partie stationnaire et une cloison mobile.
Caractéristiques de 3024004 syndicats rotatoires pneumatiques
1. Puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), moteur servo
2. signal, bagues coulissantes industrielles d'autobus, etc. ;
3. 360° transmet l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc.
4. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
5. Port M5 de soutien 24 pour des tuyaux de 4mm ;

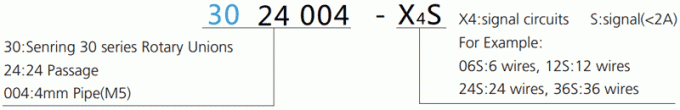

Description de numéro de la pièce

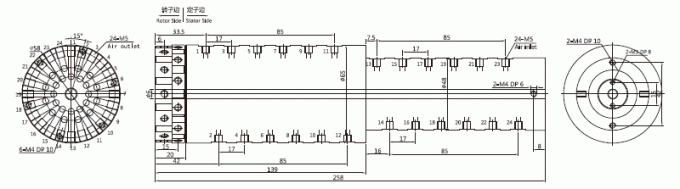

Dessin de 3024004 syndicats rotatoires pneumatiques
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3024004 | 24 passages | M5 | 4~6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3024004-06S | 24 passages | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 passages | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 passages | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 passages | M5 | 4~6mm | 36 | 52 |
Spécification technique de 3024004 syndicats rotatoires pneumatiques
| Passages (gaz) | 24 passages |
| Taille de tuyau | tuyau de 4mm, port M5 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <2> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG26# a argenté le fil de téflon | AWG26# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
