Les syndicats rotatoires de Pnuematic 16 Passage+6~36 fait le tour du port M5 électrique de soutien 16 pour des tuyaux de 4mm

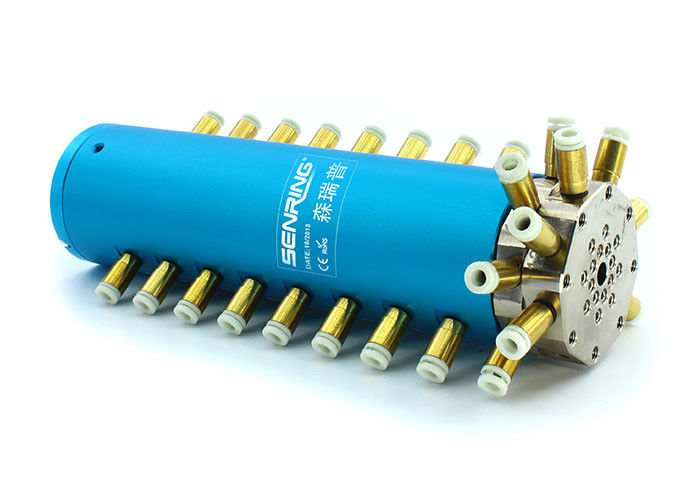

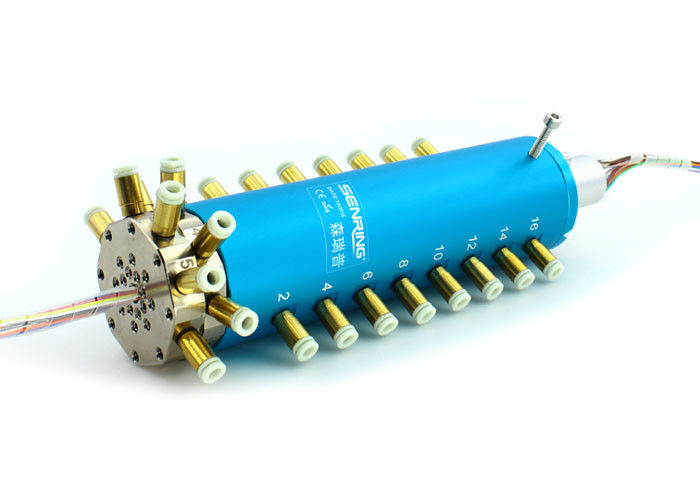

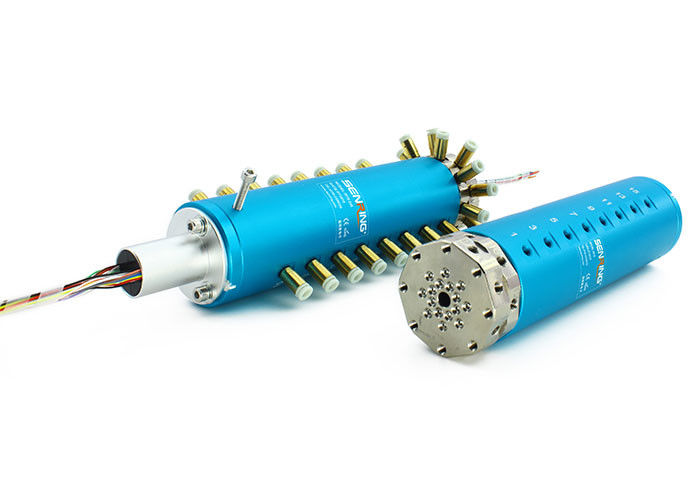

Description de l'union 3016004 rotatoire pneumatique
SENRING 3016004 séries 16 syndicats rotatoires de passages fournit un phoque positif entre la tuyauterie stationnaire et un cylindre de rotation et est appliqué à l'air comprimé, vapeur, service du vide. .etc. Disponible dans 3016004,3016004-06S, 3016004-12S, 3016004-24S, mod 3016004-36S
Caractéristiques de l'union 3016004 rotatoire pneumatique
1. puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles d'autobus, etc. ;
2. 360° transmet l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc.
3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
4. Port M5 de soutien 16 pour des tuyaux de 4mm ;

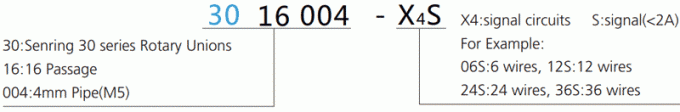

Description de numéro de la pièce

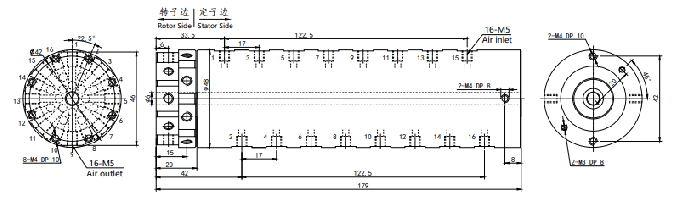

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3016004 | 16 passages | M5 | 4~6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3016004-06S | 16 passages | M5 | 4~6mm | 6 | 14 |
| 3016004-12S | 16 passages | M5 | 4~6mm | 12 | 21 |
| 3016004-24S | 16 passages | M5 | 4~6mm | 24 | 35 |
| 3016004-36S | 16 passages | M5 | 4~6mm | 36 | 52 |
| Passages (gaz) | 16 passages |
| Taille de tuyau | tuyau de 4mm, port M5 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <1> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG26# a argenté le fil de téflon | AWG26# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
FAQ :
1. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
2. Que faisons-nous ?
Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.
3. Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
4. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
