Tuyaux rotatoires pneumatiques et électriques du passage 12 des syndicats de soutien 10~12mm

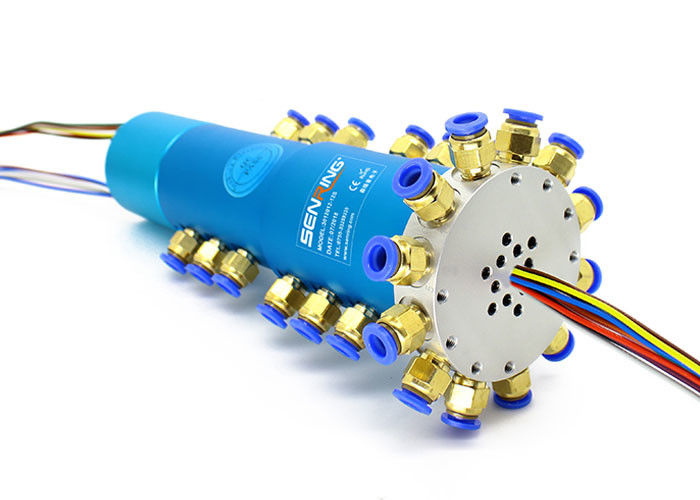

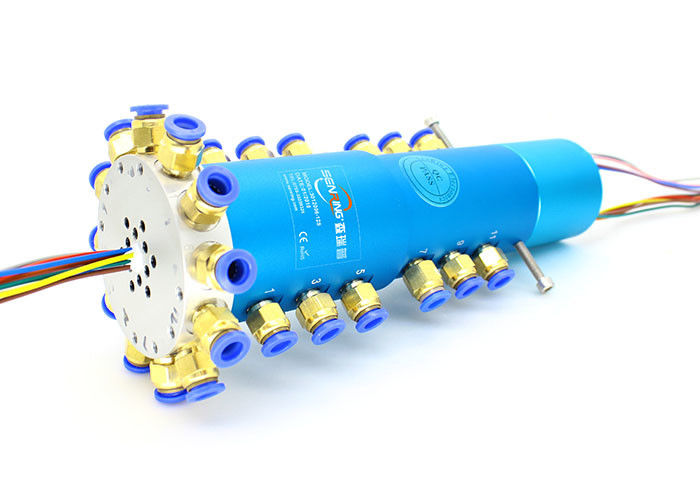

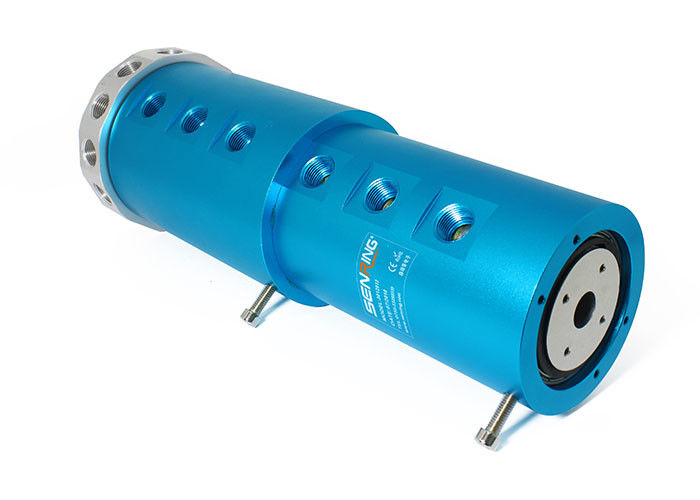

Description de 3012012 syndicats rotatoires pneumatiques
Les passages de SENRING 12 pneumatiques et l'union rotatoire électrique 3012012 séries avec G3/8 standard le » port pour des tuyaux de 10~12mm peuvent transférer pneumatique à partir de la partie statique à la pièce en rotation des dispositifs appropriés pour transférer de divers médias comprenant la vapeur, vide, air, vide
Caractéristiques de 3012012 syndicats rotatoires pneumatiques
1. puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;
2. 360° transmet l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;
3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
4. » Port appui 12 G3/8 pour des tuyaux de 10~12mm ;

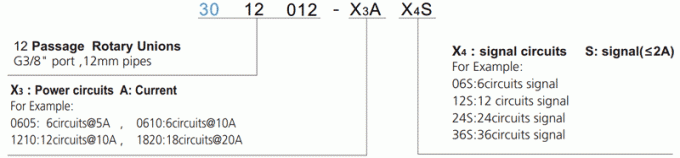

Description de numéro de la pièce

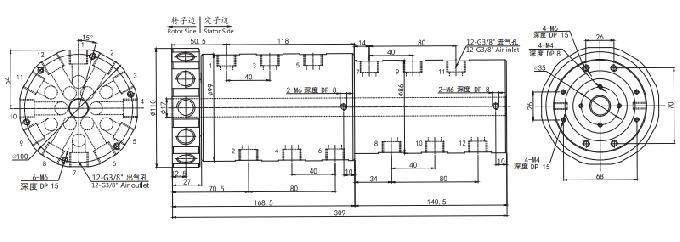

Dessin de 3012012 syndicats rotatoires pneumatiques
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3012012 | 12 passages | G3/8 » | 10~12mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3012012-06S | 12 passages | G3/8 » | 10~12mm | 6 | 14 |
| 3012012-12S | 12 passages | G3/8 » | 10~12mm | 12 | 21 |
| 3012012-24S | 12 passages | G3/8 » | 10~12mm | 24 | 35 |
| 3012012-36S | 12 passages | G3/8 » | 10~12mm | 36 | 52,3 |
| 3012012-56S | 12 passages | G3/8 » | 10~12mm | 56 | 82 |
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de puissance (10A) | Circuits de signal (2A) | Longueur L (millimètres) |
| 3012012-06S | 12 passages | G3/8 » | 10~12mm | 0 | 6 | 48 |
| 3012012-0610 | 12 passages | G3/8 » | 10~12mm | 6 | 0 | 48 |
| 3012012-12S | 12 passages | G3/8 » | 10~12mm | 0 | 12 | 72 |
| 3012012-0610-06S | 12 passages | G3/8 » | 10~12mm | 6 | 6 | 72 |
| 3012012-1210 | 12 passages | G3/8 » | 10~12mm | 12 | 0 | 72 |
| 3012012-0610-12S | 12 passages | G3/8 » | 10~12mm | 6 | 12 | 96 |
| 3012012-1210-06S | 12 passages | G3/8 » | 10~12mm | 12 | 6 | 96 |
| 3012012-18S | 12 passages | G3/8 » | 10~12mm | 0 | 18 | 96 |
| 3012012-1810 | 12 passages | G3/8 » | 10~12mm | 18 | 0 | 96 |
| 3012012-0610-18S | 12 passages | G3/8 » | 10~12mm | 6 | 18 | 120 |
| 3012012-24S | 12 passages | G3/8 » | 10~12mm | 0 | 24 | 120 |
| 3012012-2410 | 12 passages | G3/8 » | 10~12mm | 24 | 0 | 120 |
| 3012012-36S | 12 passages | G3/8 » | 10~12mm | 0 | 36 | 168 |
| 3012012-1210-24S | 12 passages | G3/8 » | 10~12mm | 12 | 24 | 168 |
| 3012012-3610 | 12 passages | G3/8 » | 10~12mm | 36 | 0 | 168 |
| 3012012-48S | 12 passages | G3/8 » | 10~12mm | 0 | 48 | 216 |
| 3012012-1210-36S | 12 passages | G3/8 » | 10~12mm | 12 | 36 | 216 |
| 3012012-4810 | 12 passages | G3/8 » | 10~12mm | 48 | 0 | 216 |
| 3012012-60S | 12 passages | G3/8 » | 10~12mm | 0 | 60 | 264 |
| 3012012-1210-48S | 12 passages | G3/8 » | 10~12mm | 12 | 48 | 264 |
| 3012012-72S | 12 passages | G3/8 » | 10~12mm | 0 | 72 | 312 |
| 3012012-2410-48S | 12 passages | G3/8 » | 10~12mm | 24 | 48 | 312 |
| 3012012-84S | 12 passages | G3/8 » | 10~12mm | 0 | 84 | 360 |
| 3012012-2410-60S | 12 passages | G3/8 » | 10~12mm | 20 | 60 | 360 |
| 3012012-96S | 12 passages | G3/8 » | 10~12mm | 0 | 96 | 408 |
| 3012012-108S | 12 passages | G3/8 » | 10~12mm | 0 | 108 | 456 |
| 3012012-120S | 12 passages | G3/8 » | 10~12mm | 0 | 120 | 504 |
Spécification technique de 3012012 syndicats rotatoires pneumatiques
| Passages (gaz) | 12 passages |
| Taille de tuyau | tuyau de 10~12mm, » port G3/8 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <1> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
