12 rotation pneumatique électrique du joint articulé de passage 360°

12 rotation pneumatique électrique du joint articulé de passage 360°

Union rotatoire pneumatique de 12 passages

Union rotatoire pneumatique tournante

Joint tournant électrique tournant

Lieu d'origine:

La Chine

Nom de marque:

senring

Certification:

CE, ISO9001

Numéro de modèle:

3012006

Contactez-nous

Demandez une citation
Détails de produit
Passages (gaz):
12 passages
Taille de tuyau:
tuyau de 6~8mm, » port G1/8
Vie active:
20millions pour la référence (dépend des conditions de travail)
Vitesse de fonctionnement maximale:
250RPM sans interruption, 1000RPM par intermittence
Temp travaillant.:
-30°C~80°C
Humidité de travail:
Rhésus de 0~85%
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
Négociable
Conditions de paiement
T/T, L/C
Description de produit

12 tuyaux pneumatiques de soutien 6~8mm de joint articulé de passage

Description de l'union 3012006 rotatoire pneumatique

Le joint articulé pneumatique de passages de SENRING 12 3012006 séries, port de soutien G1/8 pour des tuyaux de 6~8mm peut transférer de divers médias comprenant l'air comprimé, la vapeur, le mélange des gaz… etc. quand 360° tournant,

Avantages de l'union 3012006 rotatoire pneumatique :

1. dimension compacte

2. poids léger

3. bas couple

Caractéristiques de l'union 3012006 rotatoire pneumatique

1. puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;

2. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;

3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;

4. » Port appui 12 G1/8 pour des tuyaux de 6~8mm ;

Description de numéro de la pièce

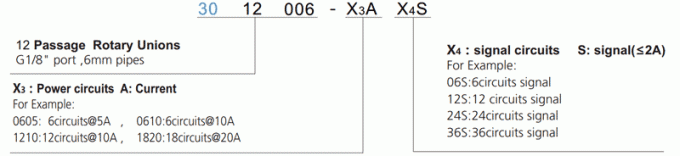

3012006 description pneumatique de bague collectrice de joint articulé de passage de la série G1/8 12 de la série 3012006

Dessin

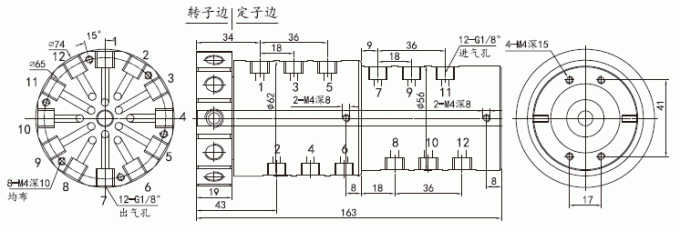

3012006 dessin pneumatique de bague collectrice de joint articulé de passage de la série G1/8 12 de la série 3012006

Liste modèle standard

Modèle Passages (gaz) Taille gauche Taille de tuyau
3012006 12 passages G1/8 » 6~8mm
Dessin
12 rotation pneumatique électrique du joint articulé de passage 360° 2
Liste modèle standard
Modèle Passages (gaz) Taille gauche Taille de tuyau Circuits de signal (2A) Longueur L (millimètres)
3012006-06S 12 passages G1/8 » 6~8mm 6 14
3012006-12S 12 passages G1/8 » 6~8mm 12 21
3012006-24S 12 passages G1/8 » 6~8mm 24 35
3012006-36S 12 passages G1/8 » 6~8mm 36 52,3
3012006-56S 12 passages G1/8 » 6~8mm 56 82
Dessin
12 rotation pneumatique électrique du joint articulé de passage 360° 3
Liste modèle standard
Modèle Passages (gaz) Taille gauche Taille de tuyau Circuits de puissance (10A) Circuits de signal (2A) Longueur L (millimètres)
3012006-06S 12 passages G1/8 » 6~8mm 0 6 38
3012006-0610 12 passages G1/8 » 6~8mm 6 0 38
3012006-12S 12 passages G1/8 » 6~8mm 0 12 55
3012006-0610-06S 12 passages G1/8 » 6~8mm 6 6 55
3012006-1210 12 passages G1/8 » 6~8mm 12 0 55
3012006-0610-12S 12 passages G1/8 » 6~8mm 6 12 71,5
3012006-1210-06S 12 passages G1/8 » 6~8mm 12 6 71,5
3012006-18S 12 passages G1/8 » 6~8mm 0 18 71,5
3012006-1810 12 passages G1/8 » 6~8mm 18 0 71,5
3012006-0610-18S 12 passages G1/8 » 6~8mm 6 18 88,5
3012006-24S 12 passages G1/8 » 6~8mm 0 24 88,5
3012006-30S 12 passages G1/8 » 6~8mm 0 30 106
3012006-36S 12 passages G1/8 » 6~8mm 0 36 125
Spécification technique de la bague collectrice de 3012006 séries
Passages (gaz) 12 passages
Taille de tuyau tuyau de 6~8mm, » port G1/8
Données mécaniques
Spec. données
Vie active 20millions pour la référence (dépend des conditions de travail)
Vitesse de fonctionnement maximale 250RPM sans interruption, 1000RPM par intermittence
Temp travaillant. -30°C~80°C
Humidité de travail Rhésus de 0~85%
Contact Materia Métal précieux
Logement du matériel alliage d'aluminium
Catégorie d'IP IP51
Max. Operating
Pression
Pression positive 1Mpa, vide -90kPa
couple <1>
Données électriques
Spec. données
Puissance Signal
Chaîne de tension 0~440VAC/VDC 0~440VAC/VDC
Résistance d'Insolution <500m><500m>
Fil de connexion Spec. AWG17# a argenté le fil de téflon AWG22# a argenté le fil de téflon
Longueur de fil de connexion norme 250mm (peut être adapté aux besoins du client)
Résistance d'Insolution 500VAC@50Hz, 6s
Bruit électrique <0>

FAQ :

1. Quelle est une bague collectrice ?

Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.

2. Que faisons-nous ?

Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.

3. Comment est-ce que je choisis une bague collectrice ?

La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.

4. Offrez-vous les bagues coulissantes faites sur commande ?

Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
