Glissement rotatoire pneumatique fait sur commande Ring Electrical Connector 250RPM des syndicats

Tuyaux rotatoires pneumatiques de soutien 10~12mm des syndicats du passage G3/8 8 6~56 circuits

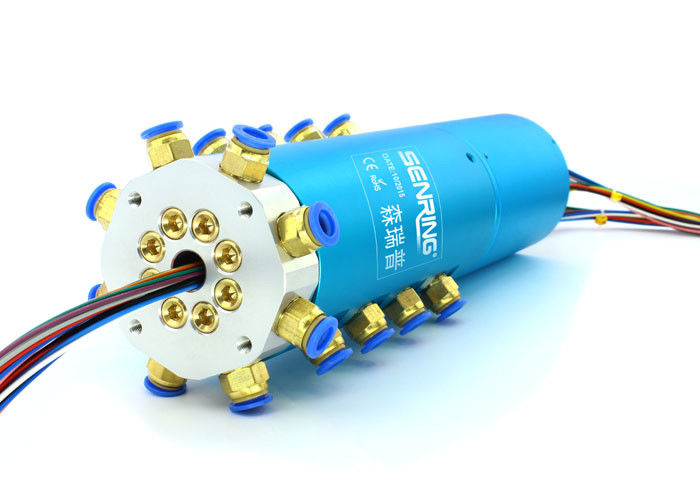

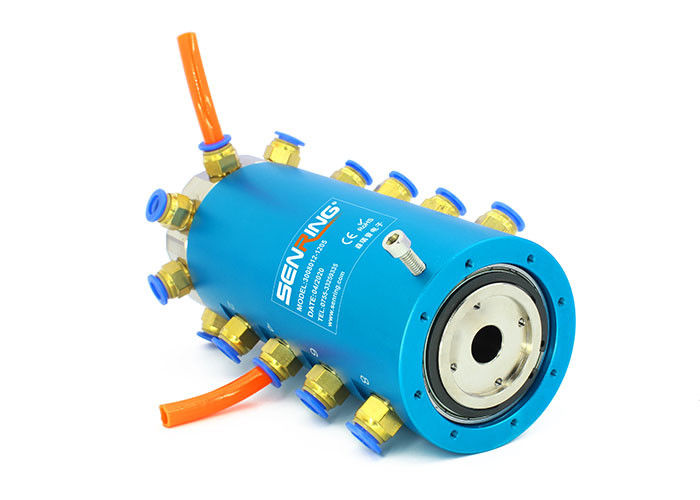

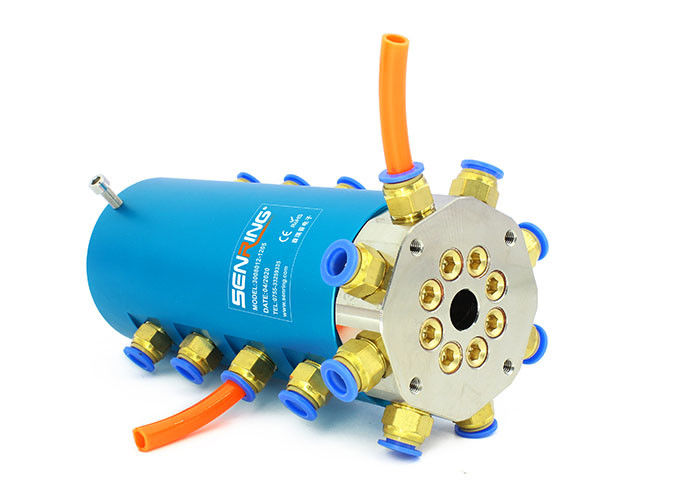

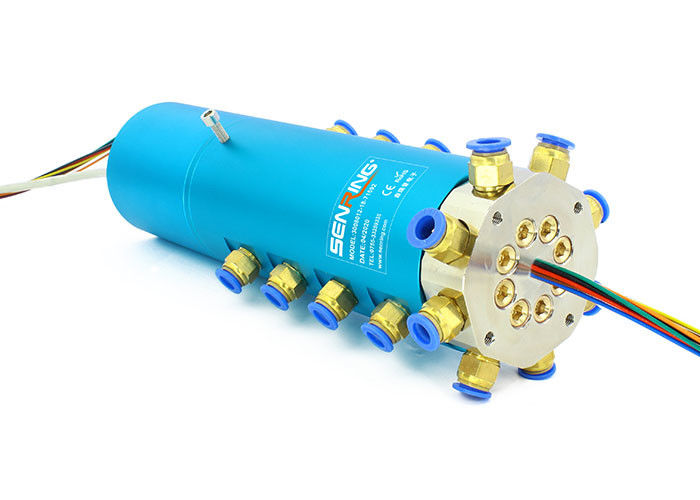

Description de l'union 3008012 rotatoire pneumatique

Le SenRing bague collectrice intégrée pneumatique et électrique de 3008 séries est un canal 8 pneumatique et bague collectrice électrique intégrée avec un joint 360 tournant, qui peut transmettre 8 canaux des médias gazeux liquides par la rotation ultra-rapide de 360 degrés, y compris l'air comprimé, la vapeur, le vide, et d'autres médias de gaz et liquides. Il soutient de divers tuyaux de gaz avec des diamètres de 4mm, de 6mm, de 8mm, de 10mm, et de 12mm. Des 3008 le joint tournant intégré pneumatique 360 et électrique séries peut non seulement transmettre les médias gazeux liquides, mais également la transmission mélangée de divers courants s'étendant de 2A à 800A. Il a les avantages du couple de petite taille, léger, petit, et des canaux multiples de gaz qui ne s'y mêlent pas les uns avec les autres.

Spécification technique de l'union 3008012 rotatoire pneumatique

Caractéristiques de l'union 3008012 rotatoire pneumatique

1. appui transmettre la puissance et les signaux mélangés, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;

2. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;

3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client)

4. » port appui 8 G3/8 pour des tuyaux de 10~12mm ;

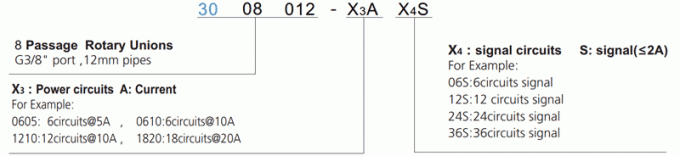

Description de numéro de la pièce

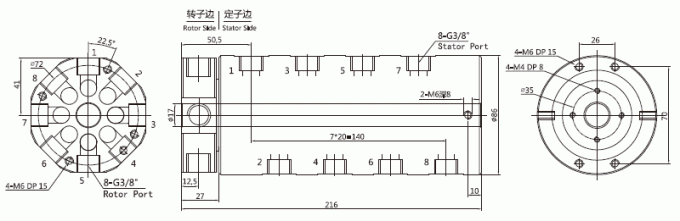

Dessin

Liste modèle standard

Dessin

Liste modèle standard

FAQ :

1. Quelle est une bague collectrice ?

Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.

2. Offrez-vous les bagues coulissantes faites sur commande ?

Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
