Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3006006
Contactez-nous

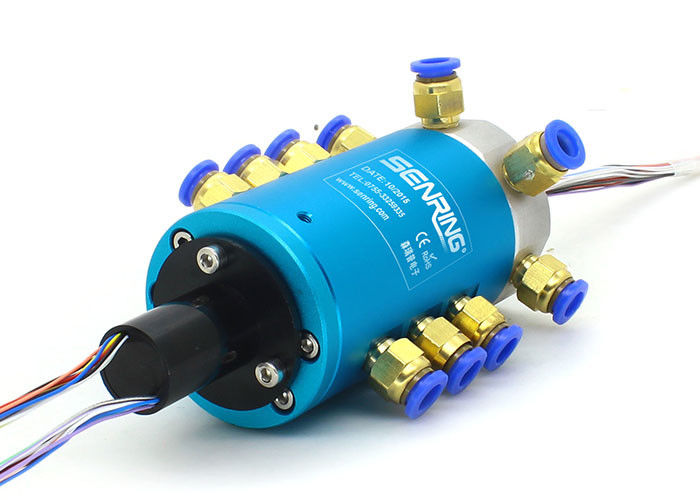

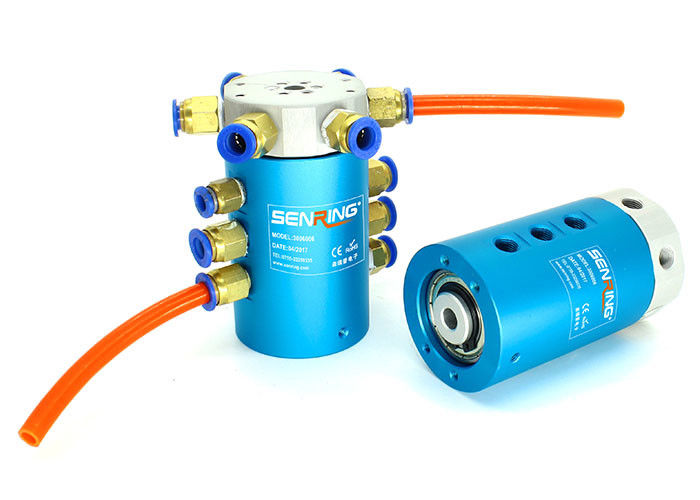

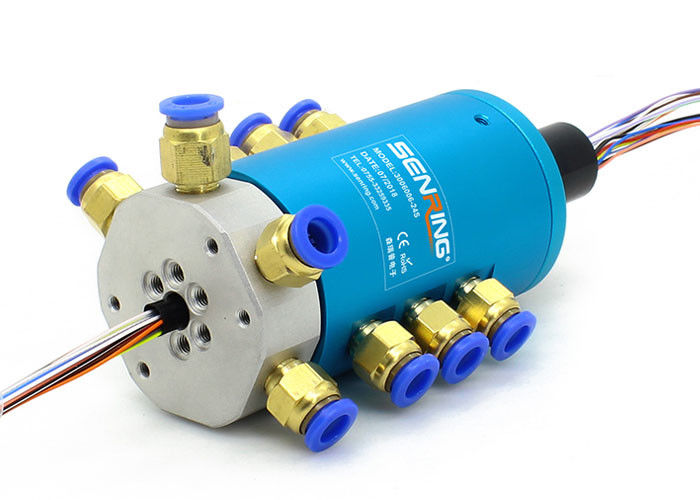

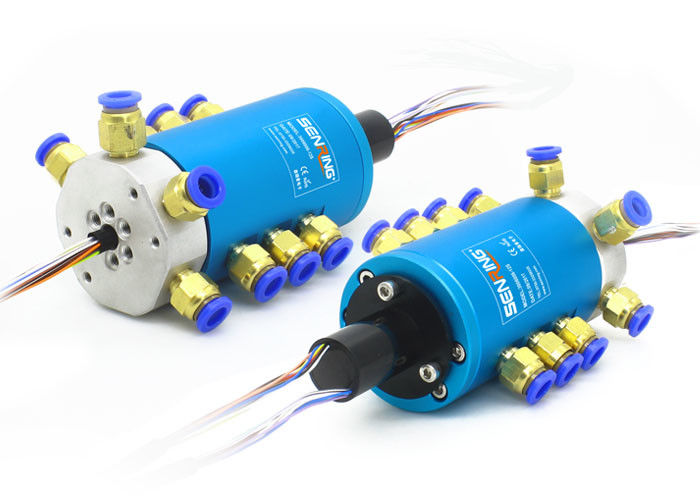

Port rotatoire pneumatique de soutien G1/8 des syndicats 6 de passage léger pour des tuyaux de 6~8mm
Description de l'union 3006006 rotatoire pneumatique
Le SenRing joint tournant de gaz multicanal de 3006 séries est joints tournants pneumatiques et électriques du canal des 6 qui peut tourner 360 degrés pour transmettre 6 canaux d'air comprimé, de vapeur, de vide, et d'autres médias de gaz. Il soutient de divers tuyaux de gaz avec des diamètres de 4mm, de 6mm, de 8mm, de 10mm, et de 12mm. Le joint tournant de vapeur de 3006 séries peut non seulement transmettre les gaz, mais également la transmission mélangée de divers courants s'étendant de 2A à 800A. Il a les avantages du couple de petite taille, léger, petit, et des canaux multiples de gaz qui ne s'y mêlent pas les uns avec les autres.
Spécification technique de l'union 3006006 rotatoire pneumatique
| Passages (gaz) | 6 passages |
| Taille de tuyau | tuyau de 6~8mm, » port G1/8 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Caractéristiques de l'union 3006006 rotatoire pneumatique
1. appui transmettre la puissance et les signaux mélangés, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;
2. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;
3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
4. » Port appui 6 G1/8 pour des tuyaux de 6~8mm ;
Description de numéro de la pièce

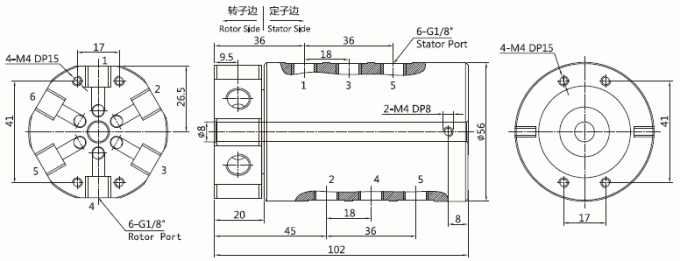

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3006006 | 6 passages | G1/8 » | 6~8mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3006006-06S | 6 passages | G1/8 » | 6~8mm | 6 | 14 |
| 3006006-12S | 6 passages | G1/8 » | 6~8mm | 12 | 21 |
| 3006006-24S | 6 passages | G1/8 » | 6~8mm | 24 | 35 |
| 3006006-36S | 6 passages | G1/8 » | 6~8mm | 36 | 52,3 |
| 3006006-56S | 6 passages | G1/8 » | 6~8mm | 56 | 82 |
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de puissance (10A) | Circuits de signal (5A) | Longueur L (millimètres) |
| 3006006-06S | 6 passages | G1/8 » | 6~8mm | 0 | 6 | 38 |
| 3006006-0610 | 6 passages | G1/8 » | 6~8mm | 6 | 0 | 38 |
| 3006006-12S | 6 passages | G1/8 » | 6~8mm | 0 | 12 | 55 |
| 3006006-0610-06S | 6 passages | G1/8 » | 6~8mm | 6 | 6 | 55 |
| 3006006-1210 | 6 passages | G1/8 » | 6~8mm | 12 | 0 | 55 |
| 3006006-0610-12S | 6 passages | G1/8 » | 6~8mm | 6 | 12 | 71,5 |
| 3006006-1210-06S | 6 passages | G1/8 » | 6~8mm | 12 | 6 | 71,5 |
| 3006006-18S | 6 passages | G1/8 » | 6~8mm | 0 | 18 | 71,5 |
| 3006006-1810 | 6 passages | G1/8 » | 6~8mm | 18 | 0 | 71,5 |
| 3006006-0610-18S | 6 passages | G1/8 » | 6~8mm | 6 | 18 | 88,5 |
| 3006006-24S | 6 passages | G1/8 » | 6~8mm | 0 | 24 | 88,5 |
| 3006006-30S | 6 passages | G1/8 » | 6~8mm | 0 | 30 | 106 |
| 3006006-36S | 6 passages | G1/8 » | 6~8mm | 0 | 36 | 125 |
FAQ :
| Q1 : Est-vous une usine ou une société commerciale ? | ||||||||||
| : Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D. | ||||||||||
| Q2 : Combien de types de bagues coulissantes vous font ont ? | ||||||||||
| : Nous pouvons fournir toutes sortes de bagues coulissantes. Comme la bague collectrice militaire, sliring adapté aux besoins du client, bague collectrice miniature, bague collectrice optique de fibre, joint tournant de rf, HD de type combiné, bague collectrice de disque, bague collectrice d'énergie éolienne, bague collectrice d'énergie solaire, bague collectrice d'à travers-trou, etc. |
