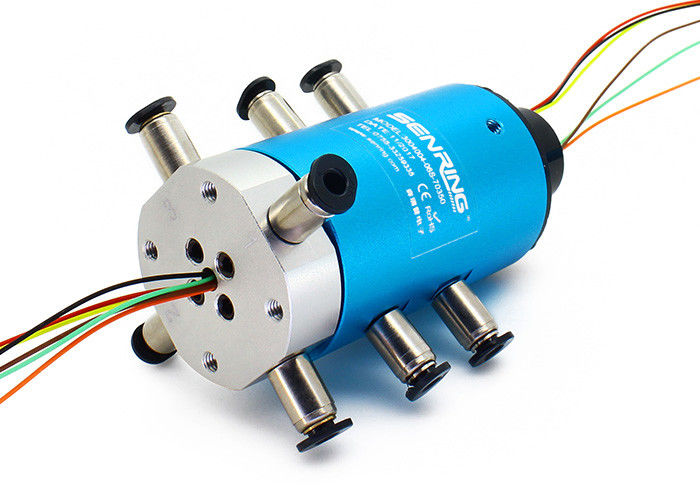

4 port électrique de soutien 4 de circuits rotatoires des syndicats 6~36 de Pnuematic de passage M5 pour des tuyaux de 4mm

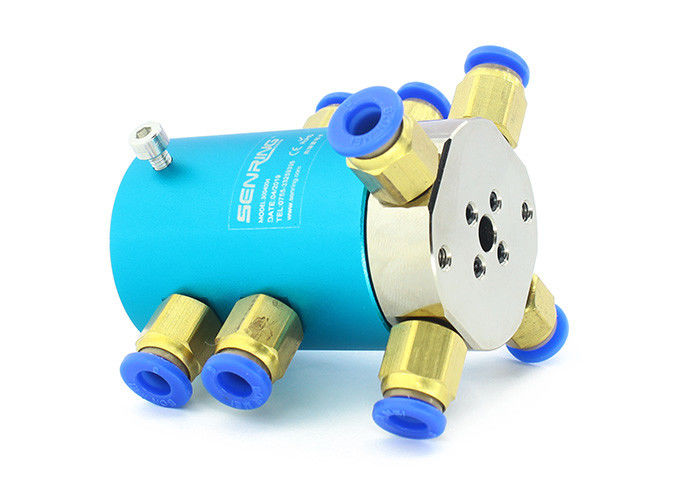

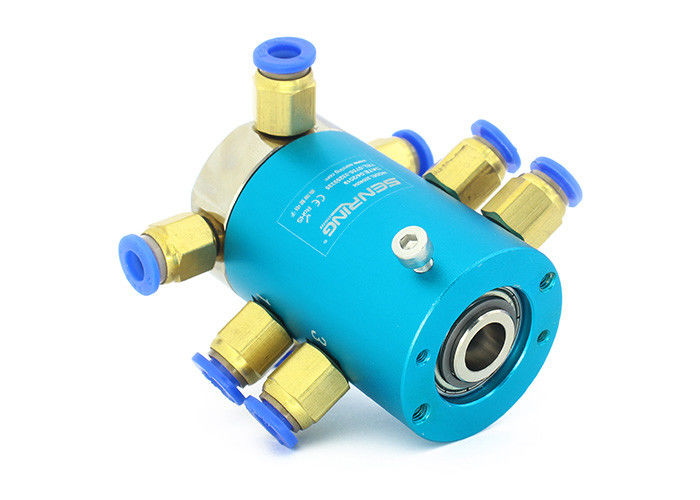

Description de l'union 3004004 rotatoire pneumatique
SENRING 3004004 séries 4 syndicats rotatoires de passages fournit un phoque positif entre la tuyauterie stationnaire et un cylindre de rotation et est appliqué pour aérer, vapeur, vide. Disponible dans 3004004,3004004-06S, 3004004-12S, 3004004-24S, modèles 3004004-36S. Avantages : contrat
Des modèles généraux de bague collectrice de SenRing sont appliqués dans beaucoup d'applications et des équipements, fournissant des solutions de système pour dans le monde entier.
Il implique l'énergie éolienne, le contrôleur et la plaque tournante industrielle, robot, machines d'ingénierie, vidéo de télévision en circuit fermé mornitoring, matériel médical, radar militaire et ainsi de suite…
Caractéristiques de l'union 3004004 rotatoire pneumatique
1. puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles d'autobus, etc. ;
2. 360° transmet l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc.
3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
4. Port M5 de soutien 4 pour des tuyaux de 4mm ;
Spécification technique de l'union 3004004 rotatoire pneumatique
| Passages (gaz) | 4 passages |
| Taille de tuyau | tuyau de 4mm, port M5 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |

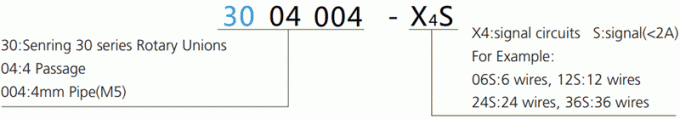

Description de numéro de la pièce

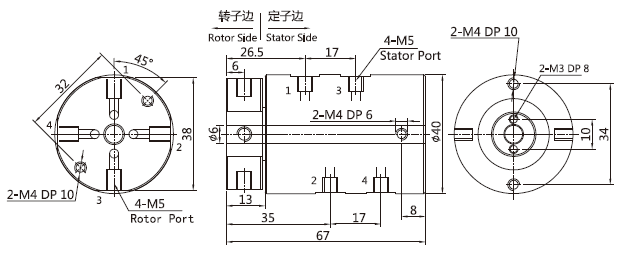

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3004004 | 4 passages | M5 | 4~6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3004004-06S | 4 passages | M5 | 4~6mm | 6 | 14 |
| 3004004-12S | 4 passages | M5 | 4~6mm | 12 | 21 |
| 3004004-24S | 4 passages | M5 | 4~6mm | 24 | 35 |
| 3004004-36S | 4 passages | M5 | 4~6mm | 36 | 52 |
