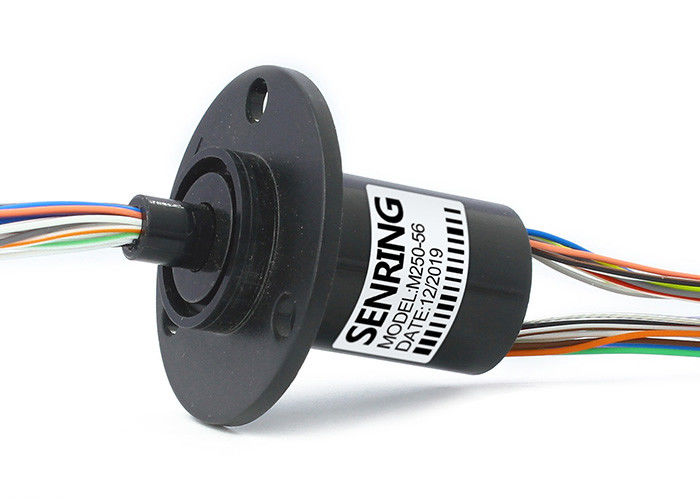

Bague collectrice compacte moyenne de Signal@2A de circuits de la bague collectrice 1~56 de capsule d'OD 25mm
Description de la bague collectrice de la capsule M250
La bague collectrice de série de SenRing M250 a un diamètre extérieur de 25mm et est une bague collectrice de chapeau moyen. La bague collectrice de la série M250 a une structure compacte et est un produit développé et fabriqué par l'électronique de SenRing spécifiquement pour des champs de non-civil tels que l'électronique grand public, le marché des valeurs mobilières, l'industrie d'éclairage d'étape, la défense nationale, les militaires, les instituts de recherche, etc. La bague collectrice adopte le traitement ultra-épais d'or-électrodéposition, les incidences importées, et le fil rare de brosse d'alliage en métal. Le fil tournant d'extrémité et le fil statique d'extrémité également employer 24 fils de code à couleurs colorés, qui est plus commode pour câbler des opérations. L'anneau conducteur adopte une conception de V-cannelure de 90 degrés, qui tient compte de plus de surface de contact, de rotation de lissoir, de couple inférieur, et de résistance dynamique inférieure.
Caractéristiques de la bague collectrice de la capsule M250
1. OD 25mm ;
2. Bas couple, moins de 0.06N.m ;
3. signal de circuits de la norme 2~56 (chaque 2A) ;
4. Produit standard, actions disponibles ;
5. Un type installation, installation facile de bride ;
Spécification technique de la bague collectrice de la capsule M250
| Paramètres de Mechanicall | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | AWG26# a argenté le téflon | AWG26# a argenté le téflon |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | fil de connexion Spec. | Longueur L (millimètres) |
| M250-56 | 56 | 2A | Téflon argenté AWG26# | 86 |
