Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M220
Contactez-nous
Puissance 2~36wires moyenne/signal de la bague collectrice OD 22mm de capsule de bas couple

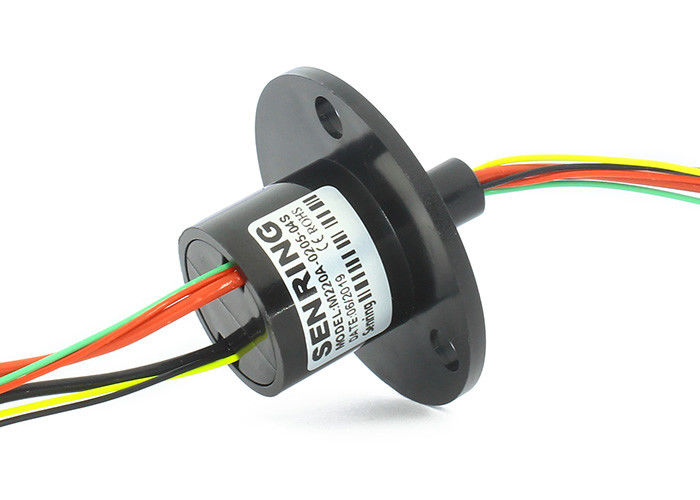

Description de la bague collectrice de la capsule M220
La bague collectrice de capsule moyenne de série de Senring SNM220, OD 22mm, longueur de l'option de 19mm~57.3mm, un type bride et sans capsule de série de la bride optional.SNM022 la bague que collectrice est cannelure conçue de v de 90° assure la rotation sans heurt, bas couple, aussi militaires compacts et avancés
Caractéristiques de la bague collectrice de la capsule M220
1. La bague collectrice a un diamètre extérieur de 22mm ;
2. Le couple est très petit, moins de 0.06N.m ;
3. Le modèle standard soutient 2-36 canaux de signal (2A par canal), et des bagues coulissantes faites sur commande avec différents nombres des canaux peuvent être faites ;
4. Produit normalisé avec disponible courant ;

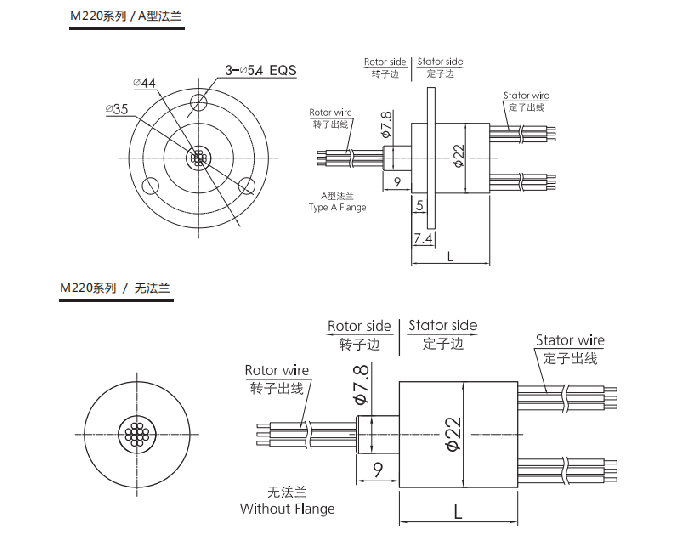

5. Facile à installer, avec l'A et la bride de type u montant des options.
Spécification technique de la bague collectrice de la capsule M220
| Paramètres de Mechanicall | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | référez-vous à la liste modèle | référez-vous à la liste modèle |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | fil de connexion Spec. | Longueur L (millimètres) |
| M220-06 | 6 | 2A | Téflon argenté AWG26# | 19 |
| M220-12 | 12 | 2A | Téflon argenté AWG26# | 26 |
| M220-18 | 18 | 2A | Téflon argenté AWG26# | 33 |
| M220-24 | 24 | 2A | Téflon argenté AWG26# | 40 |
| M220-36 | 36 | 2A | Téflon argenté AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Téflon argenté AWG22# | 40 |
| M220-0805 | 8 | 5A | Téflon argenté AWG22# | 40 |
| M220-1205 | 12 | 5A | Téflon argenté AWG22# | 40 |
| M220-0210 | 2 | 10A | Téflon argenté AWG17# | 26 |
| M220-0310 | 3 | 10A | Téflon argenté AWG17# | 33 |
| M220-0410 | 4 | 10A | Téflon argenté AWG17# | 40 |
| M220-0230 | 2 | 30A | Téflon argenté AWG12# | 45 |
| M220-0330 | 3 | 30A | Téflon argenté AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, signal &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, signal &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, signal &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, signal &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, signal &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, signal &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, signal &AWG26# | 40 | |
Code couleurs de fil de connexion
| anneau non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| couleur | noir | brun | rouge | orange | jaune | vert | bleu | pourpre | gris | blanc | rose | bleu-clair |
