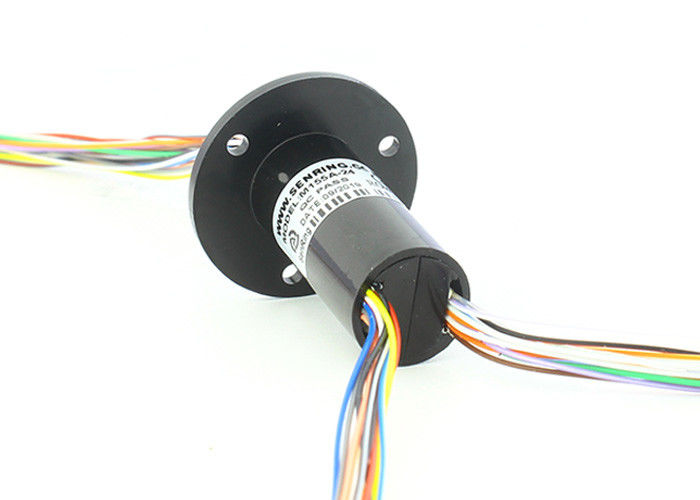

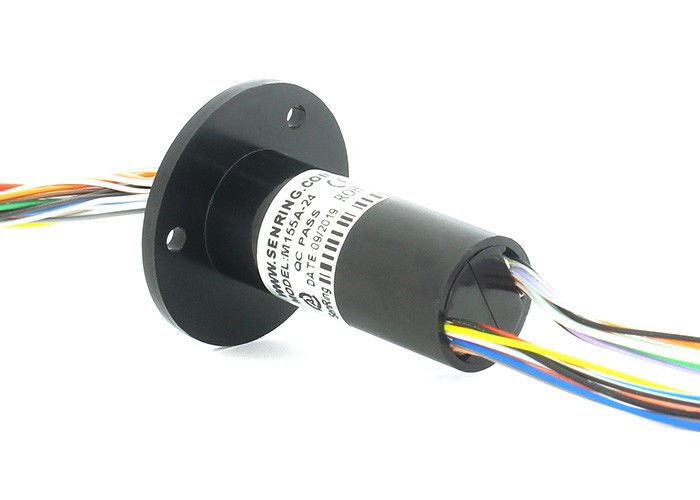

Mini Capsule Slip Ring OD 15.5mm que 24 fils chaque 1.5A ont conçu la V-cannelure de 90 degrés assure la rotation sans heurt
Description de la bague collectrice de la capsule M155
La bague collectrice de chapeau de la série M155 a un diamètre extérieur de 15.5mm et une longueur de 39mm. Elle a une petite taille et une structure compacte et est un produit développé par l'électronique de SenRing spécifiquement pour des champs de non-civil tels que la défense nationale, les militaires, les instituts de recherche, etc. La bague collectrice adopte le traitement ultra-épais d'or-électrodéposition, les incidences importées, et le fil rare de brosse d'alliage en métal. Le fil tournant d'extrémité et le fil statique d'extrémité également employer 24 fils de code à couleurs colorés, qui est plus commode pour câbler des opérations. L'anneau conducteur adopte une conception de V-cannelure de 90 degrés, qui tient compte de plus de surface de contact, de rotation de lissoir, de couple inférieur, et de résistance dynamique inférieure.
Caractéristiques de la bague collectrice de la capsule M155
1. OD 15.5mm ;
2. Bas couple, moins de 0.06N.m
3. Fils standard de soutien 1~24 de mode (chaque 1.5A) ;
4. Brident un type et un C facultatifs ;
5. Produit standard, actions disponibles ;
Spécification technique de la bague collectrice de la capsule M155
| Paramètres mécaniques | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | AWG30# a argenté le téflon | AWG30# a argenté le téflon |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | Longueur L (millimètres) |
| M155A-24 | 24 | 1.5A | 39 |
| M155C-24 | 24 | 1.5A | 39 |
