1 écurie de Ring Solid With Flange Can de glissement de la Manche HD-SDI transmettent le signal de 1080P HD Vedio

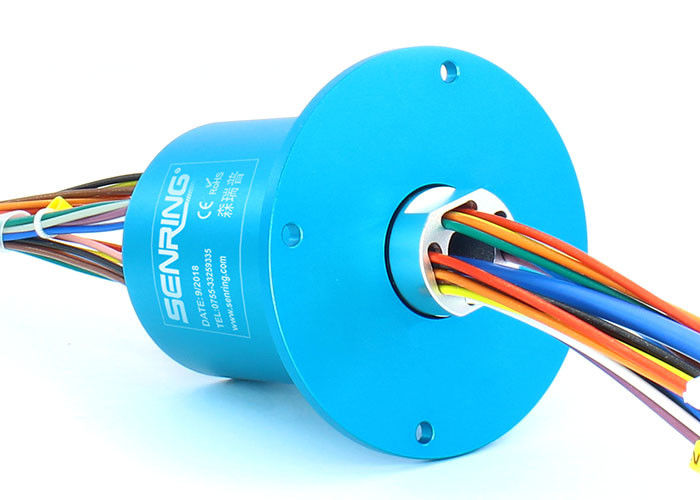

Description de la bague collectrice d'O056 HD-SDI
Adoptant les composants Américain-importés et la technologie à haute fréquence de traitement des signaux, il soutient 1 groupe de données de haut débit de DC~3GHz pour transmettre des signaux de 1080P HD (vers le bas compatibles), et peut mélanger et transmettre 0~48 canaux de courant/de signal de puissance. Comparé aux produits semblables sur le marché, il a les avantages de la transmission stable des signaux vidéo à haute définition sans tarder, de la perte de cadre, de l'atténuation, etc.
Caractéristiques de la bague collectrice d'O056 HD-SDI
1. Il soutient DC~3GHz et peut stablement transmettre des signaux vidéo de 1080P HD.
2. Il est solide et sans trous, et est installé avec des brides.
3. Il peut mélanger et transmettre 1-48 canaux du courant ou des signaux de puissance.
4. Il adopte le processus militaire américain de préparation de surface et le processus ultra-dur de placage à l'or pour assurer extrêmement - de basses fluctuations de résistance et vie longue ultra.
5. Les applications typiques incluent le contrôle de la sécurité (caméras de HD), les antennes à hyperfréquences, les antennes de WiFi, etc.
Spécification technique de la bague collectrice d'O056 HD-SDI
| Taux de fréquence | DC-3GHz |
| Fluctuation de perte par insertion | +/-0.05dB |
| Spécifications | RG405 |
| VSWR | ≤1.3 |
| impédance | 50Ω |
| Données mécaniques | |
| Spéc. | données |
| vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM sans interruption |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m+ (circuits 0.03N.m/6) |
| Perte par insertion | 0.65dB/1GHz maximum | |
| perte de retour | -18 dB/1GHz maximum | |
| Vitesse maximum | 50RPM | |
| Fluctuation de VSWR | +/--0,05 | |
| Style | BNC/F (options) | |
| Données électriques | ||
| Spéc. | données | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG26# a argenté le téflon |
| longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | < 10m=""> | |
| Certificat de la CE | Oui | |
| matériel | RoHS conforme | |

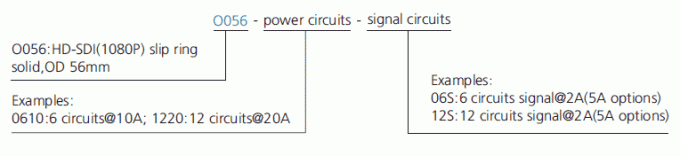

Description de numéro de la pièce

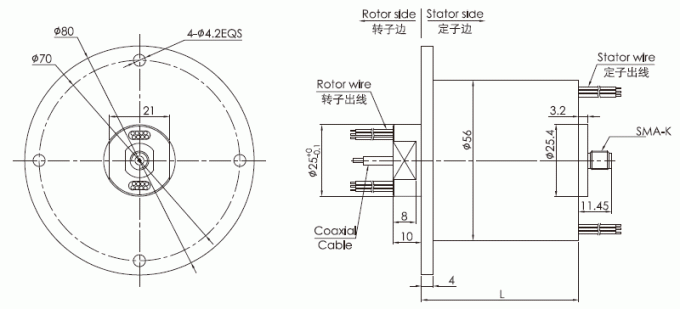

Dessin
Liste modèle standard
| Modèle | HD-SDI | 10A | signal/5A | lengtd (millimètres) |
| O056-02S | 1 canal | 0 | 2 | 26,8 |
| O056-0210 | 1 canal | 2 | 0 | 26,8 |
| O056-03S | 1 canal | 0 | 3 | 29,6 |
| O056-0310 | 1 canal | 3 | 0 | 29,6 |
| O056-06S | 1 canal | 0 | 6 | 38 |
| O056-0210-04S | 1 canal | 2 | 4 | 38 |
| O056-0410-02S | 1 canal | 4 | 2 | 38 |
| O056-0610 | 1 canal | 6 | 0 | 38 |
| O056-12S | 1 canal | 0 | 12 | 54,8 |
| O056-0210-10S | 1 canal | 2 | 10 | 54,8 |
| O056-0310-09S | 1 canal | 3 | 9 | 54,8 |
| O056-0610-06S | 1 canal | 6 | 6 | 54,8 |
| O056-0810-04S | 1 canal | 8 | 4 | 54,8 |
| O056-1010-02S | 1 canal | 10 | 2 | 54,8 |
| O056-1210 | 1 canal | 12 | 0 | 54,8 |
| O056-18S | 1 canal | 0 | 18 | 71,5 |
| O056-0210-16S | 1 canal | 2 | 16 | 71,5 |
| O056-0410-14S | 1 canal | 4 | 14 | 71,5 |
| O056-0610-12S | 1 canal | 6 | 12 | 71,5 |
| O056-0810-10S | 1 canal | 8 | 10 | 71,5 |
| O056-1010-08S | 1 canal | 10 | 8 | 71,5 |
| O056-1210-06S | 1 canal | 12 | 6 | 71,5 |
| O056-1410-04S | 1 canal | 14 | 4 | 71,5 |
| O056-1610-02S | 1 canal | 16 | 2 | 71,5 |
| O056-24S | 1 canal | 0 | 24 | 88,4 |
| O056-0410-20S | 1 canal | 4 | 20 | 88,4 |
| O056-0610-18S | 1 canal | 6 | 18 | 88,4 |
| O056-1210-12S | 1 canal | 12 | 12 | 88,4 |
| O056-1810-06S | 1 canal | 18 | 6 | 88,4 |
| O056-2410 | 1 canal | 24 | 0 | 88,4 |
| O056-30S | 1 canal | 0 | 30 | 105,2 |
| O056-0210-28S | 1 canal | 2 | 28 | 105,2 |
| O056-0410-26S | 1 canal | 4 | 26 | 105,2 |
| O056-0610-24S | 1 canal | 6 | 24 | 105,2 |
| O056-36S | 1 canal | 0 | 36 | 122 |
| O056-0410-32S | 1 canal | 4 | 32 | 122 |
| O056-0610-30S | 1 canal | 6 | 30 | 122 |
| O056-42S | 1 canal | 0 | 42 | 138,8 |
| O056-0410-38S | 1 canal | 4 | 38 | 138,8 |
| O056-48S | 1 canal | 0 | 48 | 155,6 |
