Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
O022-12
Contactez-nous

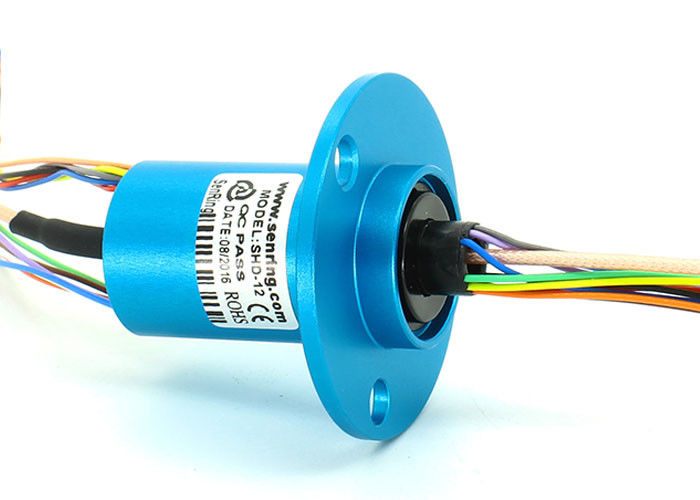

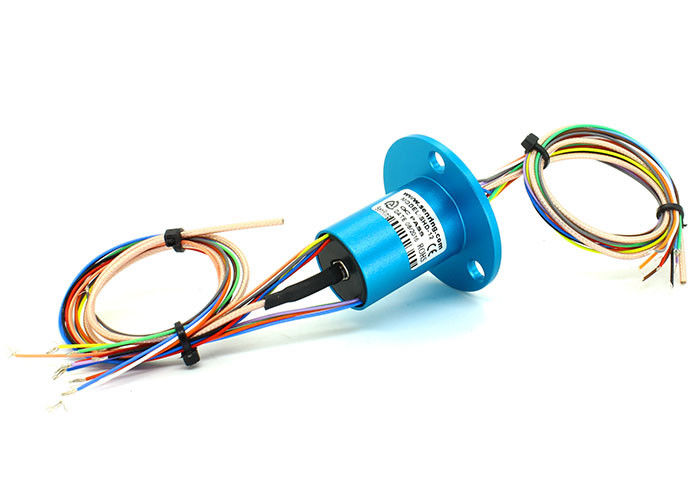

1 canal 1080P HD Signal 12 circuits 2A Ringe de glissement de courant HD-SDI
Description du produit O022-12 Rings de glissement HD-SDI
SENRING O022-12 possède une bague de défilement vidéo HD, peut transmettre un signal vidéo HD de 1 canal, un signal HD coaxial DC~3 GHz ou un signal 2A de 12 circuits en rotation à 360°, vitesse nominale:100 tours par minute.OD 22 mm, longueur 25.5, MMCX, connecteur coaxial SMA en option.
Les anneaux de glissement HD-SDI sont des produits haut de gamme, spécialement conçus pour prendre en charge le signal vidéo haute définition 1080P.peut également combiner avec 1-24 circuits signal et courant faibleElle s'occupe de pinceaux pour l'or plat dur, ce qui garantit une faible fluctuation de résistance et une longue durée de vie.Ce produit est principalement utilisé pour la transmission du signal de commande faible pour les petites et moyennes applications, tels que la vidéo, la commande, le capteur, la puissance, l'Ethernet, etc.
Caractéristiques de l'O022-12 Rings de glissement HD-SDI
1. Prise en charge DC~3 GHz, peut transmettre un signal vidéo HD 1080P stable;
2. solide, avec bride;
3. peut transmettre 1 canal HD vidéo slip ring +12 circuits 2A puissance/signal en rotation à 360°;
4. OD 22 mm, longueur:25.5 mm;
5. peut être combiné pour transmettre des signaux HF, des signaux de commande, des signaux vidéo et d'autres signaux;
6Excellente transmission électrique et performances de rotation;
7Application typique: surveillance de la sécurité HD, caméra photographique, caméra HD et autres domaines.
Spécification technique de O022-12 Rings de glissement HD-SDI
| Taux de fréquence | DC-3 GHz |
| Fluctuation des pertes d'insertion | +/- 0,05 dB |
| Spécification | RG405 |
| Résultats de la recherche | ≤ 13 |
| impédance | 50Ω |
| Données mécaniques | |
| spécifications | données |
| la vie professionnelle | 10 millions pour les réf (dépend des conditions de travail) |
| Vitesse de rotation | 250 tours par minute en continu |
| Temps de travail. | -30°C à 80°C |
| humidité de travail | 0∼85% de RH |
| matériau de contact | se référer au tableau de la qualité des anneaux de glissement |
| matériau de logement | alliage d'aluminium |
| le couple | 0.1N.m+(0.03N.m/6 circuits) |
| Perte d'insertion | 00,65 dB/1 GHz au maximum |
| perte de rendement | -18 dB/1 GHz au maximum |
| Vitesse maximale | 50 tours par minute |
| Fluctuation du VSWR | +/- 0.05 |
| Le style | BNC/F (options) |
| Données électriques | |
| spécifications | données |
| plage de tension | Pour les appareils à courant alternatif: |
| résistance à l'isolation | Pour les appareils de commande électrique |
| spécifications du fil de plomb. | AWG26# Teflon plaqué argenté |
| longueur du fil de plomb | 250 mm (peut être personnalisé) |
| Résistance diélectrique | Pour les appareils à commande numérique: |
| Bruit électrique | Pour les appareils électroniques |
| Bruit électrique | Pour les appareils à combustion |
| Certificat CE | - Oui, oui. |
| le matériel | Conforme à la réglementation RoHS |
Le dessin
