Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
K325
Contactez-nous

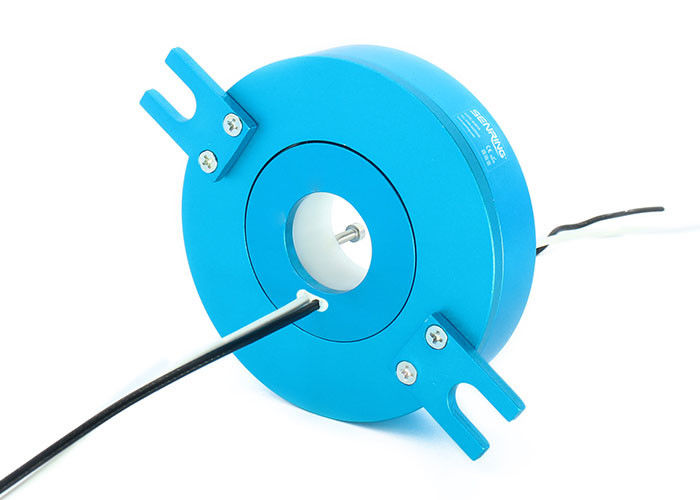

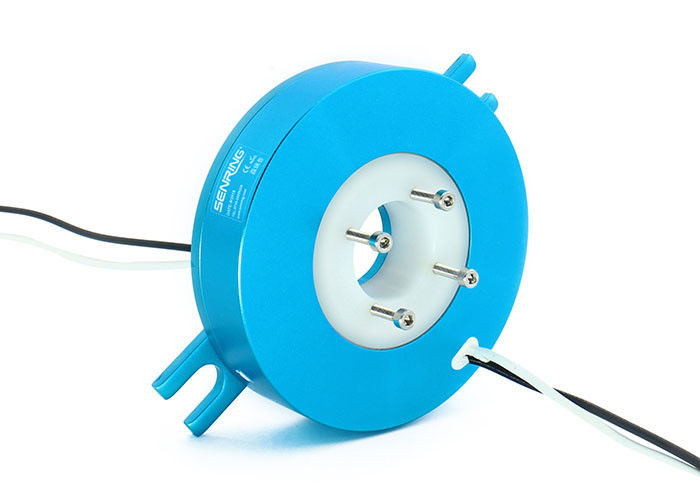

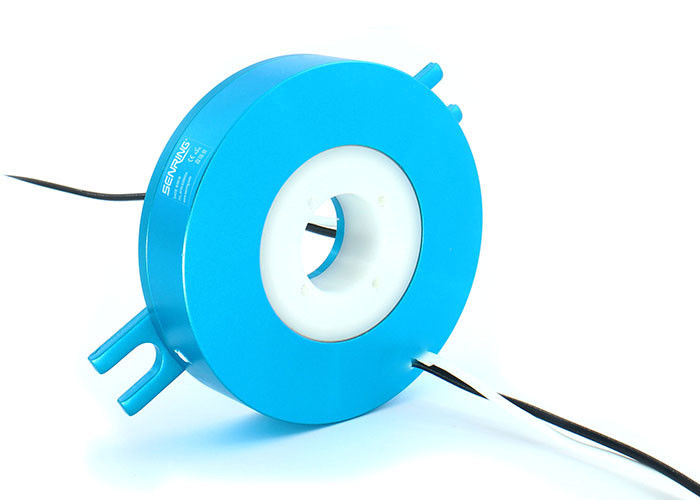

Circuits de crêpe/bague collectrice 4 de disque chaque taille 25.4mm du trou 10A
Description de la bague collectrice de la crêpe k325
La bague collectrice de crêpe plate ultra-mince de la série K325 a un diamètre intérieur de 25.4mm, un diamètre extérieur de 86mm, et une épaisseur de 17.1-91.9mm avec de diverses caractéristiques. Elle a un logement d'alliage de tout-aluminium et le matériel de contact est traité avec le métal précieux et le placage à l'or ultra-dur pour assurer l'opération stable et les fluctuations minimales de résistance. Il est principalement employé dans les environnements avec l'espace vertical limité et peu de restriction à l'espace horizontal.
Caractéristiques de la bague collectrice de la crêpe k325
1. Taille de trou : 25.4mm.OD : 86mm ;
2. L'épaisseur s'étend de 17.1~91.9mm ;
3. Adoptez la technologie de brosse en métal de fibre, assurez-vous le contact de stabilité à l'état très bas de frottement ;
4. Basse résistance de contact, aucun morceaux de frottement ;
5. Peut être combiné pour transmettre le signal précis ainsi que la puissance ;
6. Brosse de métal précieux assurer la transmission de forte stabilité et de fiabilité.
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

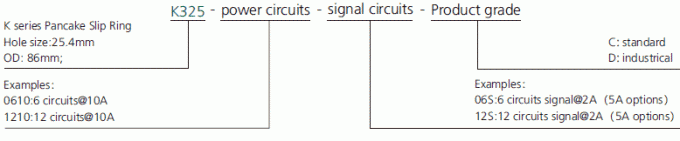

Description de numéro de la pièce

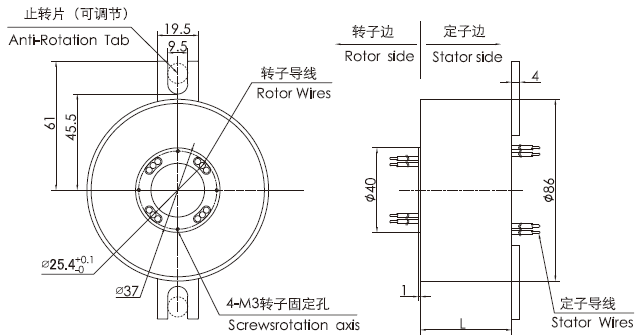

Dessin de la bague collectrice de la crêpe k325
Liste modèle standard
| Modèle | signal/5A | 10A | 20A | Longueur L (millimètres) |
| k325-02S | 2 | 0 | 0 | 17,1 |
| k325-0210 | 0 | 2 | 0 | 17,1 |
| k325-0210-02S | 2 | 2 | 0 | 23,9 |
| k325-0410 | 0 | 4 | 0 | 23,9 |
| k325-06S | 6 | 0 | 0 | 30,7 |
| k325-0610 | 0 | 6 | 0 | 30,7 |
| k325-0620 | 0 | 0 | 6 | 30,7 |
| k325-0210-04S | 4 | 2 | 0 | 30,7 |
| k325-12S | 12 | 0 | 0 | 51,1 |
| k325-1210 | 0 | 12 | 0 | 51,1 |
| k325-1220 | 0 | 0 | 12 | 51,1 |
| k325-0610-06S | 6 | 6 | 0 | 51,1 |
| k325-0620-06S | 6 | 0 | 6 | 51,1 |
| k325-18S | 18 | 0 | 0 | 71,5 |
| k325-1810 | 0 | 18 | 0 | 71,5 |
| k325-0610-12S | 12 | 6 | 0 | 71,5 |
| k325-1210-06S | 6 | 12 | 0 | 71,5 |
| k325-0810-10S | 10 | 8 | 0 | 71,5 |
| k325-24S | 24 | 0 | 0 | 91,9 |
| k325-2410 | 0 | 24 | 0 | 91,9 |
| k325-0610-18S | 18 | 6 | 0 | 91,9 |
| k325-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice, contact de pls le technicien de SenRing
glissement Ring Grade Table de la crêpe k325
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 60RPM | révolutions de 3 millions | métal précieux |
| D : industrical | 200RPM | révolutions de 10 millions |
or-or
|
