Bas CE de forte stabilité de Ring With de glissement de crêpe de fluctuation de résistance

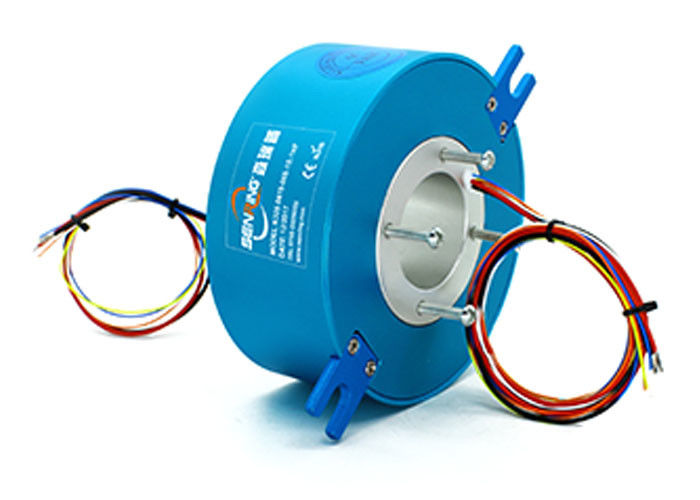

Description de la bague collectrice de la crêpe k338
Bague collectrice de crêpe de la série K338, taille 38.1mm, OD 99mm, gammes de trou d'épaisseur de 17.1~91.9mm. Avec la structure d'alliage d'AL, matériel sprecious de contact d'électrodéposition en métal +gold qui assure la rotation stable et la basse fluctuation de résistance. Il est principalement employé dans les environnements avec l'espace vertical limité et peu de restriction à l'espace horizontal.
La bague collectrice de crêpe comme une autre forme de bague collectrice de trou traversant, qui sont conçus pour l'espace quelque part vertical est limitée tandis que l'espace horzontal est moins restrictif. brosse technology&precious en métal de haute fermeture sous-vide spéciale assurer la représentation de transmission et tournante élevée de fiabilité de la bague collectrice.
Caractéristiques de la bague collectrice de la crêpe k338
La bague collectrice a un diamètre intérieur de 38.1mm et un diamètre extérieur de 99mm, avec une épaisseur s'étendant de 17.1mm à 91.9mm. Le matériel de contact est traité avec le métal précieux et le placage à l'or ultra-dur, assurant l'opération stable et les fluctuations minimales de résistance. Il peut être employé pour la transmission mélangée des signaux et de la puissance de précision. Le contact de ressort lame est fait de métal précieux, qui a de forte stabilité et la fiabilité.
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

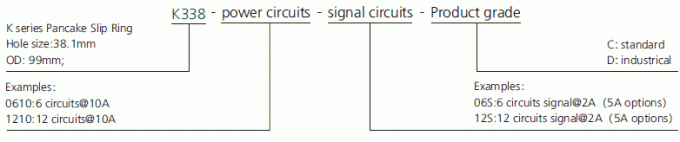

Description de numéro de la pièce

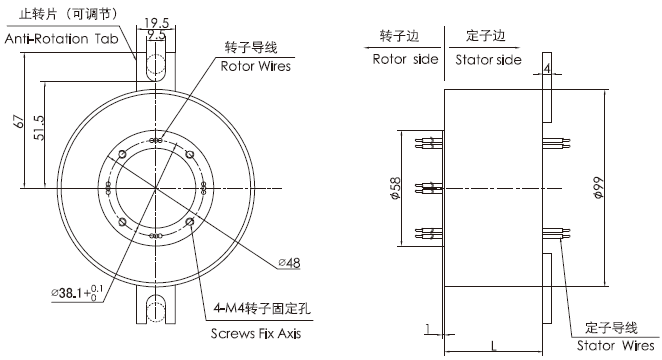

Dessin de la bague collectrice de la crêpe k338
Liste modèle standard
| Modèle | signal/5A | 10A | 20A | Longueur L (millimètres) |
| k338-02S | 2 | 0 | 0 | 17,1 |
| k338-0210 | 0 | 2 | 0 | 17,1 |
| k338-0210-02S | 2 | 2 | 0 | 23,9 |
| k338-0410 | 0 | 4 | 0 | 23,9 |
| k338-06S | 6 | 0 | 0 | 30,7 |
| k338-0610 | 0 | 6 | 0 | 30,7 |
| k338-0620 | 0 | 0 | 6 | 30,7 |
| k338-0210-04S | 4 | 2 | 0 | 30,7 |
| k338-12S | 12 | 0 | 0 | 51,1 |
| k338-1210 | 0 | 12 | 0 | 51,1 |
| k338-1220 | 0 | 0 | 12 | 51,1 |
| k338-0610-06S | 6 | 6 | 0 | 51,1 |
| k338-0620-06S | 6 | 0 | 6 | 51,1 |
| k338-18S | 18 | 0 | 0 | 71,5 |
| k338-1810 | 0 | 18 | 0 | 71,5 |
| k338-0610-12S | 12 | 6 | 0 | 71,5 |
| k338-1210-06S | 6 | 12 | 0 | 71,5 |
| k338-0810-10S | 10 | 8 | 0 | 71,5 |
| k338-24S | 24 | 0 | 0 | 91,9 |
| k338-2410 | 0 | 24 | 0 | 91,9 |
| k338-0610-18S | 18 | 6 | 0 | 91,9 |
| k338-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice, contact de pls le technicien de SenRing
glissement Ring Grade Table de la crêpe k338
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 60RPM | révolutions de 3 millions | métal précieux |
| D : industrical | 200RPM | révolutions de 10 millions |
or-or
|
