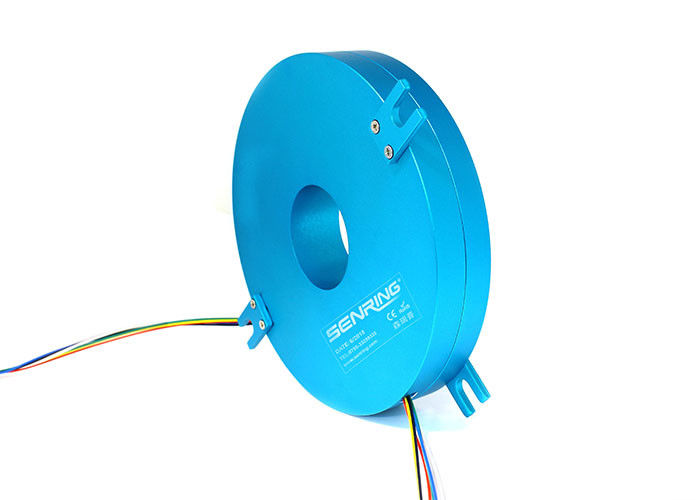

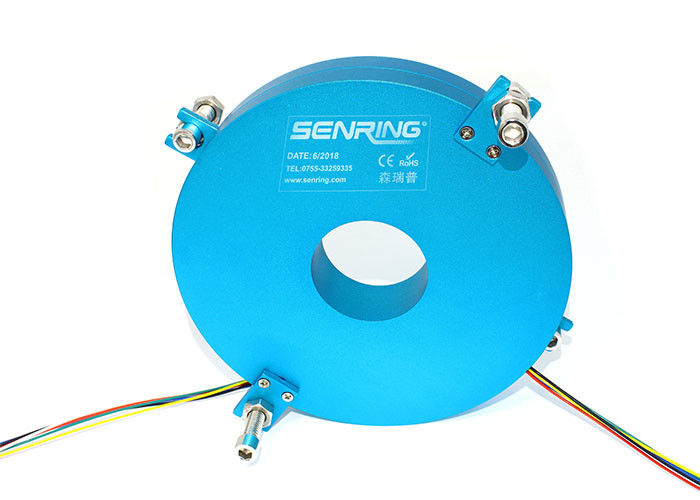

Glissement tournant mince superbe Ring Connector de crêpe 40mm 30mm

Épaisseur 30mm de la taille 40mm de trou de Ring With Super Thin Thickness de glissement de crêpe

Description de la bague collectrice de la crêpe k238

Les bagues coulissantes de crêpe de série de SenRing K238 sont les bagues coulissantes ultra-minces avec un diamètre ennuyé de 40mm, une épaisseur de 30mm, et de diverses caractéristiques externes de diamètre s'étendant de 120mm à 488mm. Les bagues coulissantes de crêpe de la série K238 sont très utilisées dans l'équipement limité de l'espace d'installation avec des restrictions strictes à l'épaisseur de bague collectrice (taille), qui peut augmenter l'espace horizontal du dispositif. Les bagues coulissantes de crêpe adoptent un matériel de processus spécial d'imprégnation sous vide et de métal précieux pour la brosse, avec de forte stabilité pour assurer l'excellente transmission électrique et la représentation de rotation. Comparé aux produits semblables, les bagues coulissantes de crêpe de SenRing comportent le bas couple, le bas usage, le bas bruit électrique, et une durée de vie longue ultra. Le modèle standard soutient 2-48 canaux de 2-20A actuel/signal.

La bague collectrice de crêpe est conçue pour le système limité de rotation dans la direction de taille, qui est un genre spécial de bague collectrice conductrice réellement. Sa forme juste comme un plateau et toujours une conception et une structure est plate, tellement parfois ce pourrait être appelé bague collectrice plate et bague collectrice de plateau. La pièce de rotor de la bague collectrice de gâteau de casserole avec l'utilisation des bobines de l'anneau concentrique de porter le signal actuel, la brosse distribue en haut de l'anneau concentrique comme redresseur. Considérant que, employez les matériaux d'isolation pour isoler entre l'anneau et l'anneau. Car nous connaissons cela, cette bague collectrice électrique de disque plat pourrait accepter la charge complète, grand et taille énorme d'instruction, également elle apprécie les caractéristiques du design compact, de l'installation sensible et de l'entretien rotatoires et faciles.

Caractéristiques de la bague collectrice de la crêpe k238

1. Épaisseur de bague collectrice (taille) : 30mm ;

2. Diamètre de trou : 40mm, diamètre extérieur : 120mm~488mm ;

3. Adopte un matériel de processus spécial d'imprégnation sous vide et de métal précieux pour la brosse avec de forte stabilité ;

4. Peut transmettre de divers signaux, tels que les signaux à haute fréquence, les signaux de commande, et les signaux vidéo ;

5. Excellente transmission électrique et représentation de rotation ; Bas couple, bas usage, bas bruit électrique, et une durée de vie longue ultra.

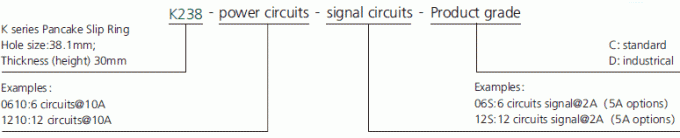

Description de numéro de la pièce

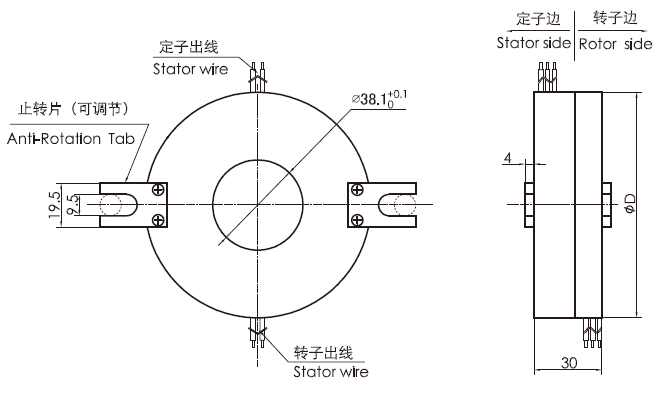

Dessin de la bague collectrice de la crêpe k238

Liste modèle standard

*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice, contact de pls le technicien de SenRing

glissement Ring Grade Table de la crêpe k238
