Bagues coulissantes légères de crêpe d'épaisseur de 6mm avec la vitesse tournante élevée et le contact stable

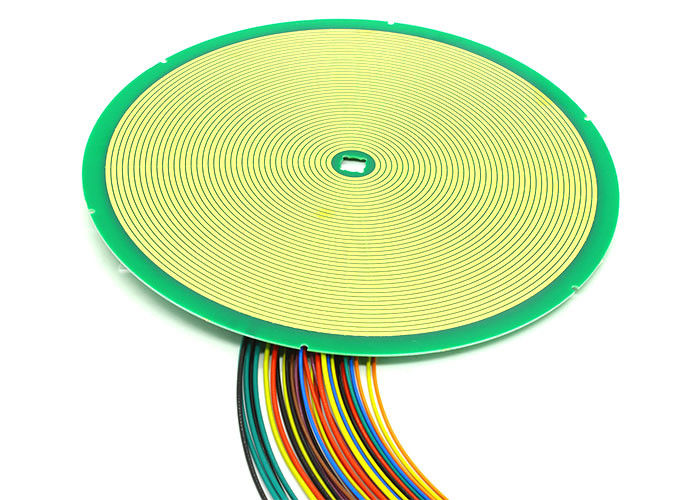

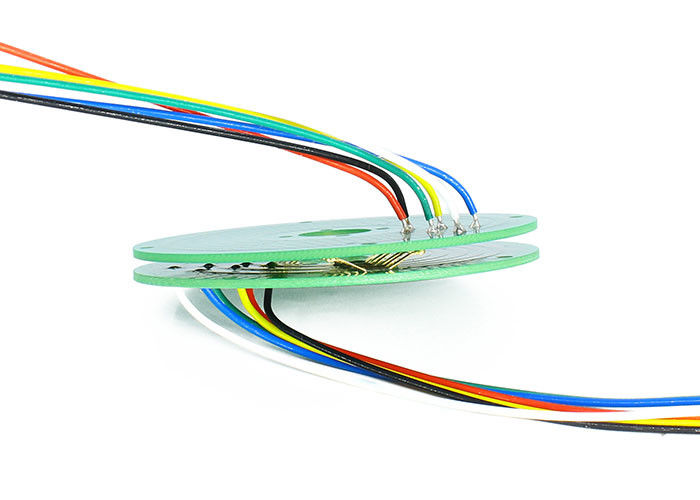

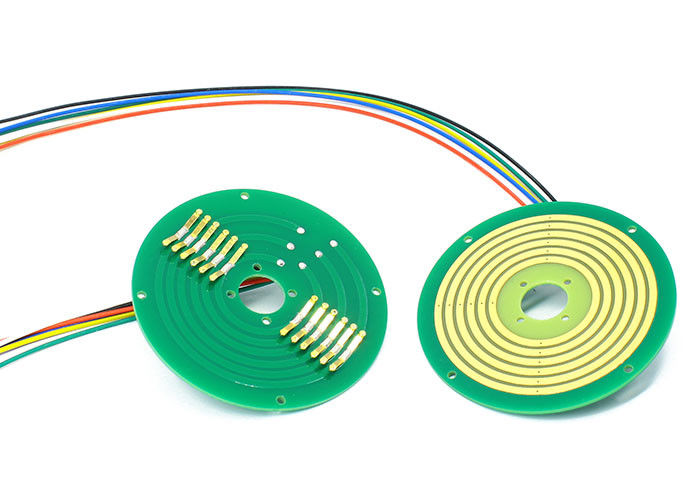

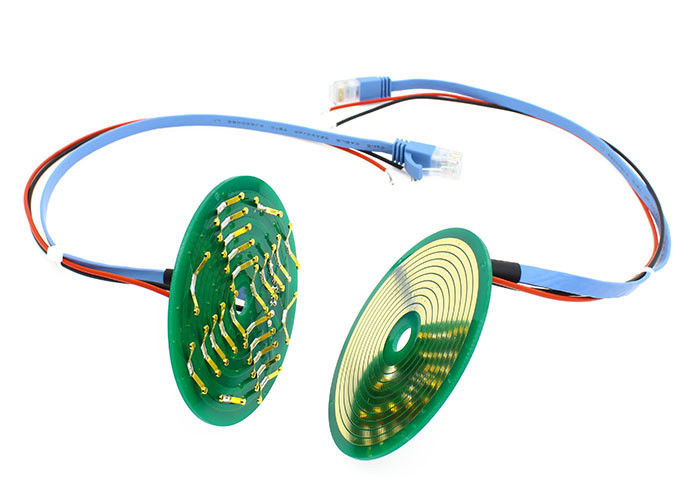

Description de la bague collectrice de crêpe de la carte PCB P012
La bague collectrice de carte PCB de la série P012 a un diamètre intérieur de 12.7mm et une épaisseur de 6mm. C'est une bague collectrice conductrice qui est plus mince que la bague collectrice de crêpe de série de SenRing K. SenRing emploie innovateur le substrat de carte PCB, le traitement ultra-dur de placage à l'or, et la technologie de cuivre ultra-épaisse d'aluminium pour soutenir la transmission mélangée du courant et du signal. Il a les caractéristiques du couple de forte stabilité et bas, de la basse perte, du bruit électrique exempt d'entretien et bas, et de la durée de vie longue ultra.
Caractéristiques de la bague collectrice de crêpe de la carte PCB P012
1. Taille de trou : 12,7, épaisseur : 6mm ;
2. Adoptant la technologie de brosse de fibre pour s'assurer le contact fiable sous le frottement très bas ;
3. Basse résistance de contact, aucun débris de frottement ;
4. Peut transmettre le signal de précision et la puissance d'approvisionnement quand 360° rotaring ;
5. Brosse de métal précieux assurer de forte stabilité et la fiabilité.
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

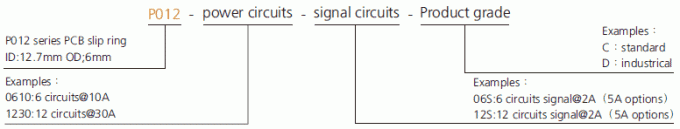

Description de numéro de la pièce

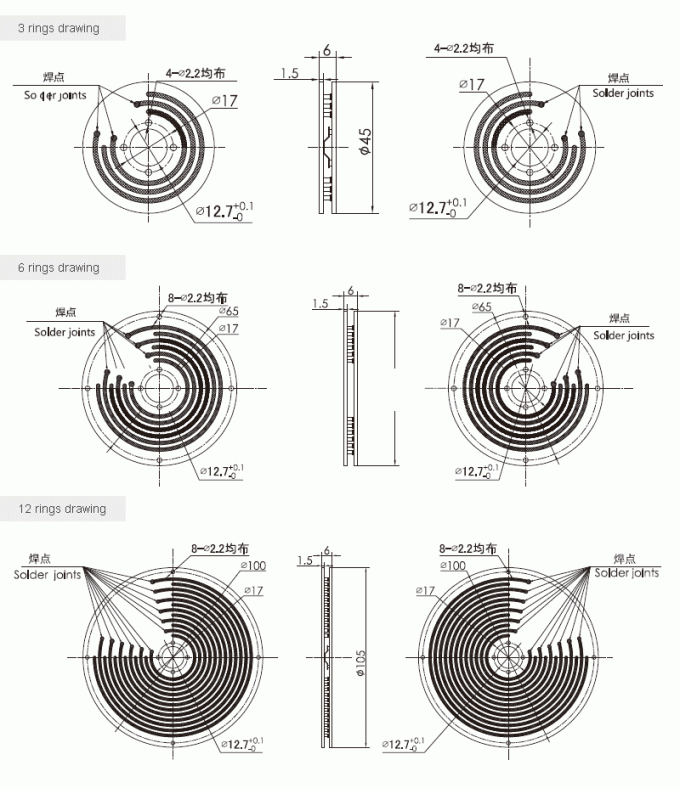

Dessin de la bague collectrice de crêpe de la carte PCB P012
Liste modèle standard
| Modèle | 10A | signal/5A | Anneaux |
| P012-0310 | 3 | 0 | 3 |
| P012-0210-04S | 2 | 4 | 6 |
| P012-06S | 0 | 6 | 6 |
| P012-1210 | 12 | 0 | 12 |
| P012-0410-08S | 4 | 8 | 12 |
| P012-0810-04S | 8 | 4 | 12 |
| P012-03S | 0 | 3 | 3 |
| P012-0410-02S | 4 | 2 | 6 |
| P012-0610 | 6 | 0 | 6 |
| P012-0210-10S | 2 | 10 | 12 |
| P012-0610-06S | 6 | 6 | 12 |
| P012-12S | 0 | 1 | 12 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, type de signal du circuit no.and de la bague collectrice,
Glissement Ring Grade Table de crêpe de la carte PCB P012
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 100RPM | révolutions de 5 millions | métal précieux |
| D : industrical | 300RPM | révolutions de 20 millions |
or-or
|
