résistance de Dia Pancake Slip Ring Ultra de trou de 25.4mm basse, solution professionnelle

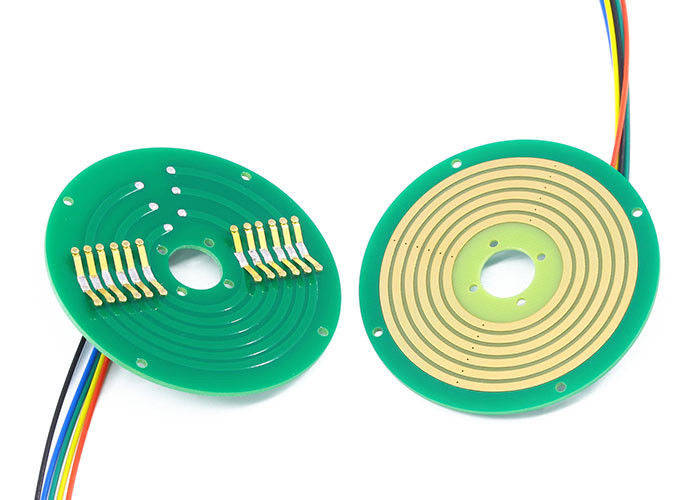

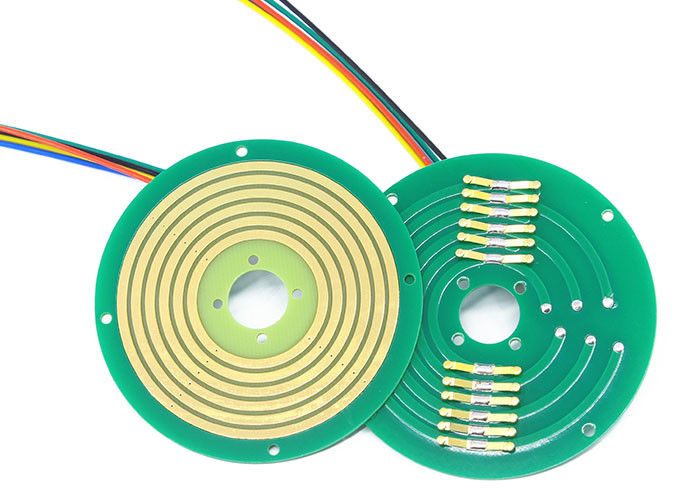

Description de la bague collectrice de crêpe de la carte PCB P025
La bague collectrice de carte PCB de la série P025 a un diamètre intérieur de 25.4mm et une épaisseur de 6mm (le plus mince peut atteindre 5mm). La série P025 emploie innovateur le substrat de carte PCB, le traitement ultra-dur de placage à l'or, et la technologie de cuivre ultra-épaisse d'aluminium pour soutenir la transmission mélangée du courant et du signal. Elle a les caractéristiques du couple de forte stabilité et bas, de la basse perte, du bruit électrique exempt d'entretien et bas, et de la durée de vie longue ultra.
Caractéristiques de la bague collectrice de crêpe de la carte PCB P025
1. Taille de trou : 25,4, épaisseur : 6mm ;
2. Puissance/signal de circuits de soutien 0~12 ;
3. Adoptant la technologie de brosse de fibre pour s'assurer le contact fiable sous le frottement très bas ;
4. Basse résistance de contact, aucun débris de frottement ;
5. Peut être combiné pour transmettre le signal de précision et la puissance d'approvisionnement ;
6. Brosse de métal précieux assurer de forte stabilité et la fiabilité.
| Données mécaniques | |
| Spéc. | données |
| vie active (référence) | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |

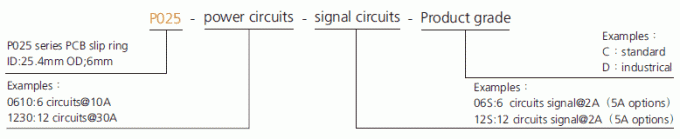

Description de numéro de la pièce

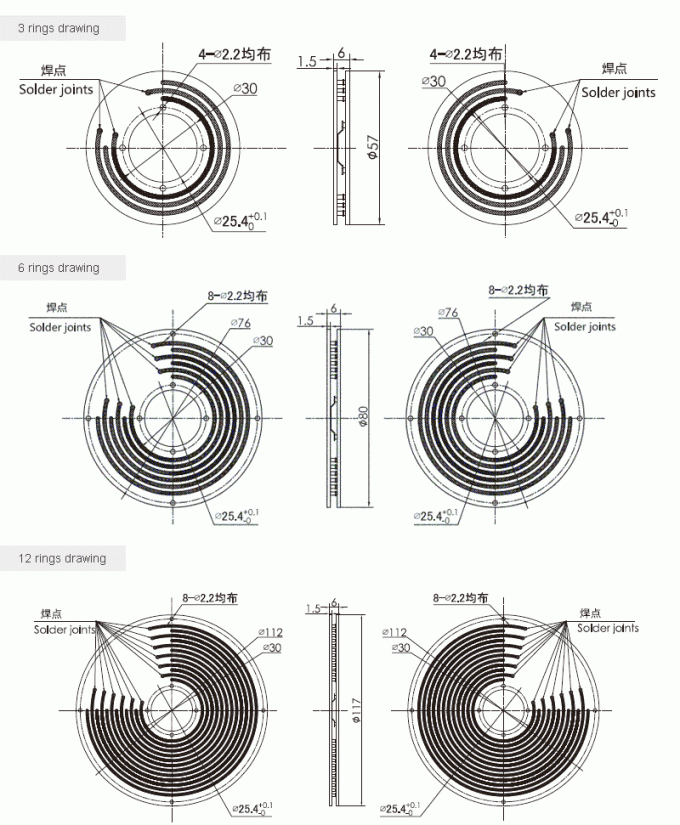

Dessin de la bague collectrice de crêpe de la carte PCB P025
Liste modèle standard
| Modèle | 10A | signal/5A | Anneaux |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez la taille aux besoins du client de trou, OD, épaisseur, circuit non.
Glissement Ring Grade Table de crêpe de la carte PCB P025
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 100RPM | révolutions de 5 millions | métal précieux |
| D : industrical | 300RPM | révolutions de 20 millions |
or-or
|
Quand vous avez une restriction de taille, les bagues coulissantes d'une « crêpe » - a également appelé un anneau « plat » ou de « plateau » - pourraient être la meilleure solution. Ces unités de bague collectrice sont basées sur un rotor en forme de disque, qui est enfoncé avec les cannelures concentriques pour porter le signal et la puissance, avec un ensemble de bloc de brosse monté au-dessus du dessus pour agir en tant que redresseur. Nous pouvons adapter ce type aux besoins du client de bague collectrice de 4 à 50 canaux, dans n'importe quelle taille ennuyeuse centrale. Les contacts emploient les métaux précieux et la vitesse de fonctionnement dépend du nombre de canaux et de la taille globale de la bague collectrice.
