Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0218-31
Contactez-nous

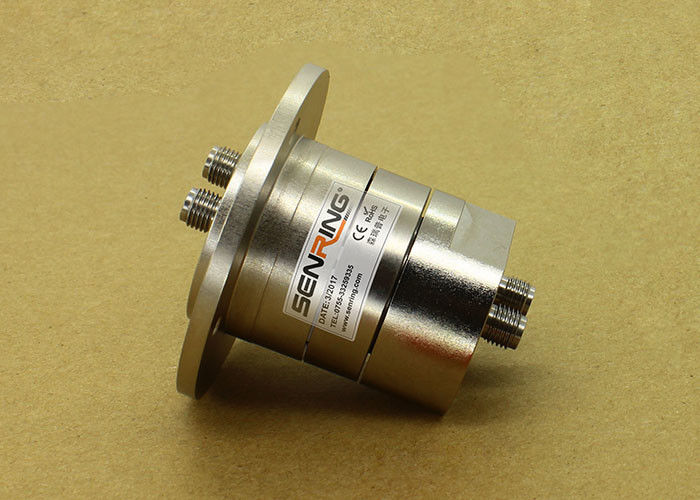

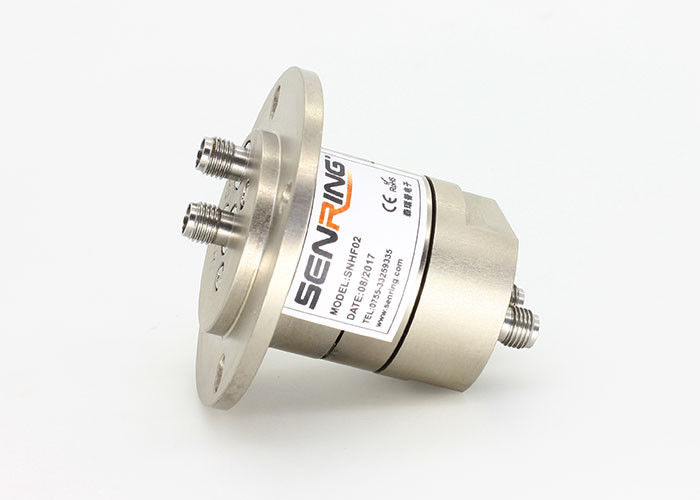

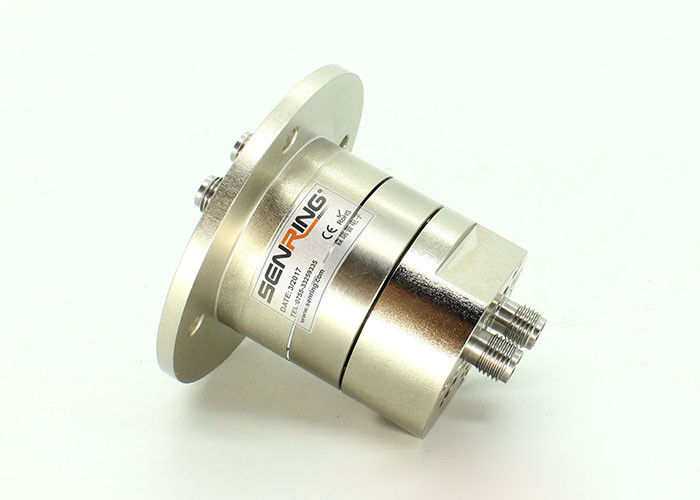

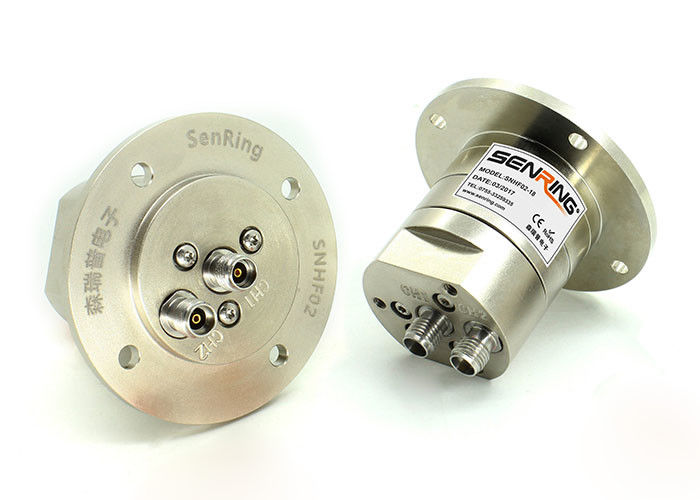

Joint 18GHz tournant à haute fréquence à canal double pour l'antenne de satellite
Description du joint HF0218-31 tournant à haute fréquence
Le connecteur rotatoire à canal double de la série 18GHz rf de SENRING HF0218-31, la fréquence DC~18GHz, connecteur de SMA-K/SMA-K, la vitesse tournante 60RPM.HF0218-31 est transmission utilisée d'analogue et des signaux numériques, la Manche de rf, peuvent être adaptés aux besoins du client pour combiner la puissance/signal
Caractéristiques du joint HF0218-31 tournant à haute fréquence
1. la Manche de rf : 2 canaux ;
2. Fréquence : DC~18GHz+DC~5GHz ;
3. Bas rapport de perte par insertion et d'onde stationnaire de tension ;
4. Demande d'antenne de satellite, embarquée, cosses, véhicule, radar, banc d'essai d'antenne à hyperfréquences….etc. ; ;
5. Utilisé dans les dispositifs continus de la rotation 360° pour transférer les signaux à haute fréquence ;
6. Structure intégrée, installation facile ;
Spécification technique du joint HF0218-31 tournant à haute fréquence
| Joint tournant Spec. | ||
| canal 1 | canal 2 | |
| Type de connecteur | SMA-K | SMA-K |
| Style | Je type | Je type |
| Fréquence | C.C à 18 gigahertz | C.C à 5 gigahertz |
| Puissance de crête (maximum) | 3000W | 3000W |
| Puissance moyenne (maximum) | 50 W @ 18 gigahertz | 50 W @ 5 gigahertz |
| VSWR (maximum) | 1,2 @ 0 - 4 gigahertz 1,5 @ 4 - 18 gigahertz |
1,4 @ 0 - 2 gigahertz 2,0 @ 2 - 5 gigahertz |
| Fluctuation de VSWR (maximum) | 0,04 | 0,36 |
| Perte par insertion | 0,08 DBs @ 4 gigahertz 0,48 DBs @ 18 gigahertz |
0,48 DBs @ 2 gigahertz 0,98 DBs @ 5 gigahertz |
| Fluctuation de perte par insertion | 0,05 DBs | 0,25 DBs |
| Phase wow (degré maximum) | 1 ° | ° 2 |
| Isolement | DB 60 | |
| Vitesse tournante (maximum) | 60RPM |
| Commençant le couple (maximum) | 5N.cm |
| La température | -40 à +70℃ (la température de travail) |
| -50 à +70℃ (température de stockage) |
| Vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 5 Ncm |
| Humidité | 85% (humidité de travail) |
| 95% (humidité de stockage) | |
| Isolant | PTFE |
| Catégorie d'IP | IP 60 par en 60529 |

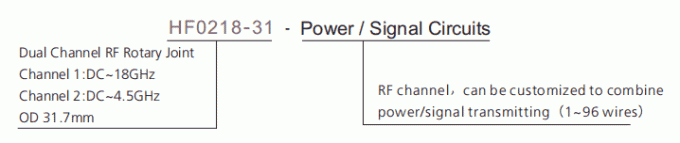

Description de numéro de la pièce

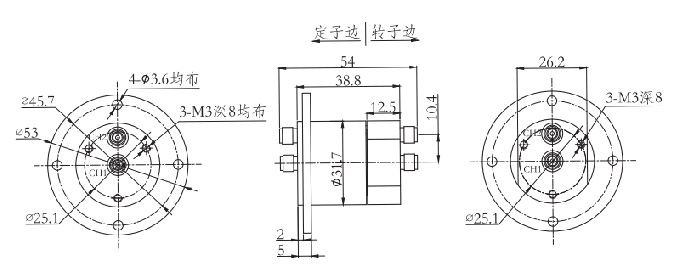

Dessin
