Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0103-32
Contactez-nous

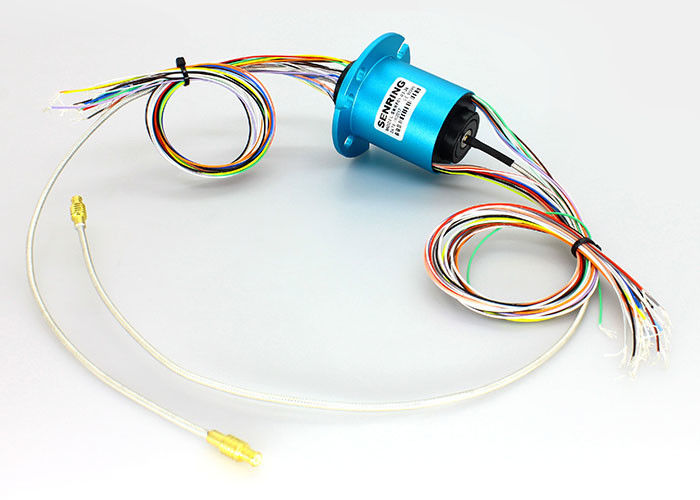

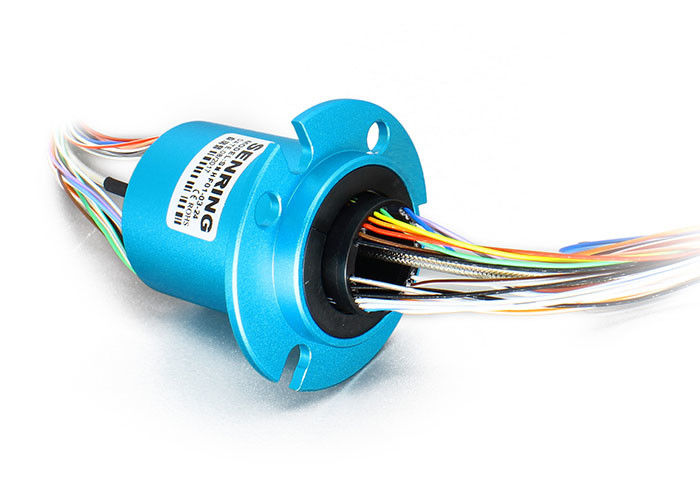

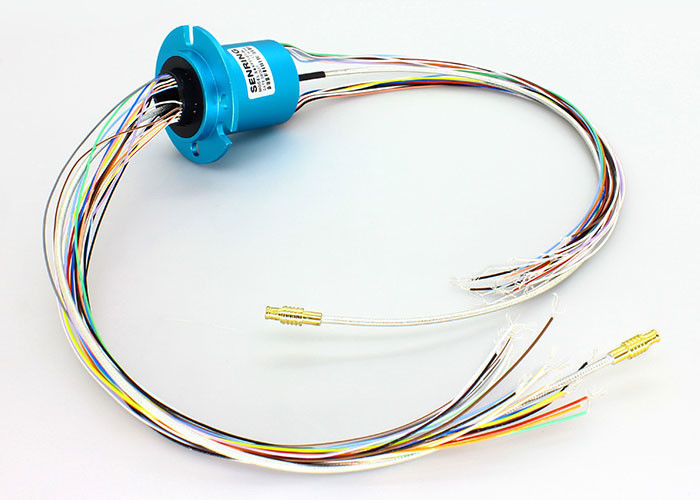

1 glissement à haute fréquence Ring With Aluminum Alloy Housing de canaux et temps de longue durée
Description du joint HF0103-32 tournant à haute fréquence
Le joint tournant coaxial de micro-onde de série de SENRING HF0103-32 est une bague collectrice singal de joint tournant du canal RF/microwave, la fréquence DC~3GHz, le connecteur RJ405, le joint tournant coaxial de micro-onde de série de la vitesse 100RPM.HF0103-32 de travail peut être puissance ou signal de transmission de cartel
Caractéristiques du joint HF0103-32 tournant à haute fréquence
1. la Manche de rf : 1 canal, canal de signal/puissance : 1~24 canaux ;
2. Fréquence : DC~3GHz ;
3. Bas rapport de perte par insertion et d'onde stationnaire de tension ;
4. Demande d'antenne de satellite, embarquée, véhicule, radar, banc d'essai d'antenne à hyperfréquences….etc. ; ;
5. Utilisé dans les dispositifs continus de la rotation 360° pour transférer les signaux à haute fréquence ;
6. Ce peut être cartel transmettant 1~24 signaux circuits@2A, un plus grand courant peut être adapté aux besoins du client ;
7. Structure intégrée, installation facile ;
Spécification technique du joint HF0103-32 tournant à haute fréquence
| Type de connecteur | coaxial RG405 (peuvent ajouter SMA, MCX, MMCX les connecteurs) |
| Fréquence | C.C à 3 gigahertz |
| VSWR (maximum) | 1.7@DC à 3 gigahertz |
| Fluctuation de VSWR (maximum) | 0,05 |
| Puissance de crête (maximum) | 500W |
| Vitesse tournante (maximum) | 250RPM |
| Commençant le couple (maximum) | 0.5N.cm |
| Charge axiale de connecteur (maximum) | ±0.1N |
| Isolant | PTFE |
| La température | -55 à +85℃ (la température de travail) -55 à +85℃ (température de stockage) |
| Style | Je type |
| Phase wow (degré maximum) | 1° |
| Perte par insertion | 0,25 C.C de DB @ à 1,5 gigahertz 0,30 DBs @10 à 3 gigahertz |
| Fluctuation de perte par insertion | 0,05 DBs |
| Puissance moyenne (maximum) | 200 gigahertz de W @1.5 500 W @3GHz |
| vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 0,5 N.cm |
| Charge radiale de connecteur (maximum) | ±0.1N |
| Catégorie d'IP | CRNA d'IP 40. En 60529 |
| Humidité | 95% (humidité de travail) 85% (humidité de stockage) |
| Mécanique | |
| Vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température | -30℃~80℃ |
| Humidité | Rhésus de 0~85% |
| Matériel de contact | or-or |
| Logement du matériel | en plastique |
| Couple | canaux 0.05N.m+0.01N.m/6 |
| Élém. élect. | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG#26 a argenté le téflon | |
| Longueur de fil de connexion | norme 150mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |

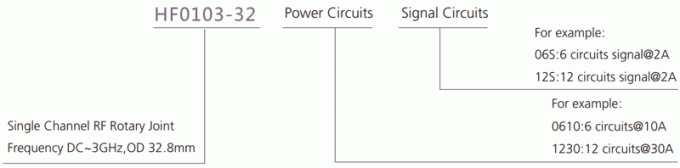

Description de numéro de la pièce

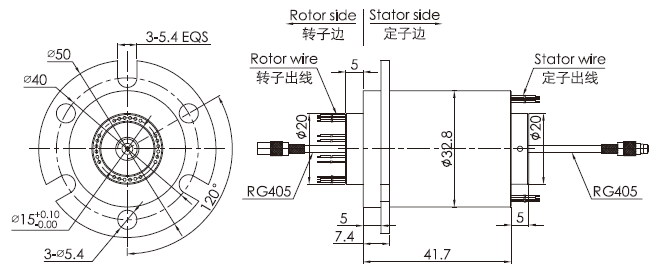

Dessin
Liste modèle standard
| liste modèle | La Manche de rf | Fréquence | Circuits no (10A) | Circuits no (0~2A) | Longueur L (millimètres) |
| HF0103-32-18 | 1 canal | DC~3GHz | 0 | 18 canaux | 41.7mm |
| HF0103-32-24 | 1 canal | DC~3GHz | 0 | 24 canaux | 41.7mm |
