Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0103-07
Contactez-nous

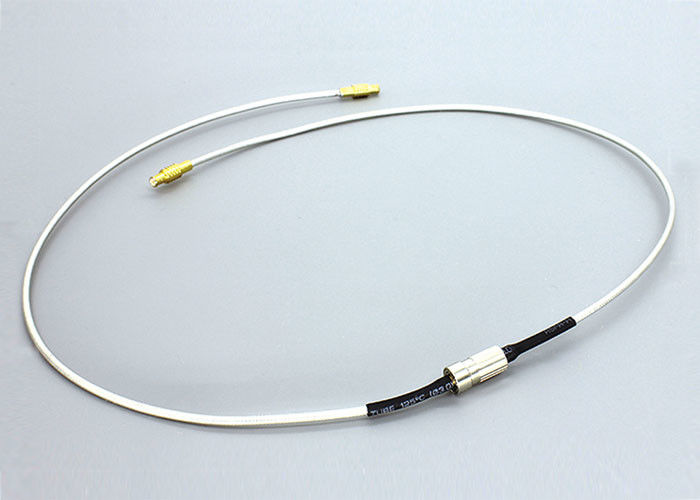

1 tournant à haute fréquence de la Manche 3GHz joint/le banc Ring For Microwave Antenna Test de glissement

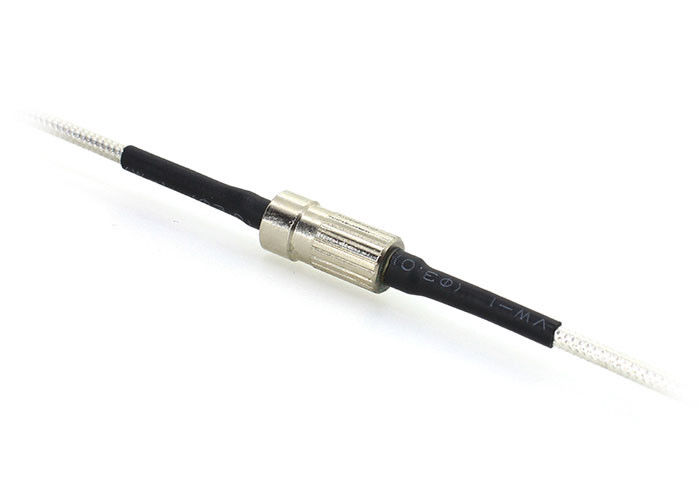

Description du joint HF0103-07 tournant à haute fréquence
Le joint tournant de la série rf de SenRing HF0103-07 est un joint tournant à canal unique de rf avec une plage de fréquence de C.C à 3GHz. Le type commun emploie le câble RJ405, et la vitesse maximale est 100RPM. HF0103-07 est un produit s'est particulièrement développé pour répondre aux exigences de transmission des signaux analogues numériques ou périodiques ultra-rapides. Il ne soutient pas la transmission mélangée du courant et des signaux. Si vous devez combiner la transmission du courant et des signaux, vous pouvez choisir d'autres modèles.
Caractéristiques du joint HF0103-07 tournant à haute fréquence
1. type de connecteur : coaxial RG405 (peuvent ajouter SMA, MCX, MMCX les connecteurs) ;
2. Il est employé dans les dispositifs continus de la rotation 360° pour transférer les signaux à haute fréquence de 1 canal ;
3. Fréquence DC~3GHz ;
4. Bas rapport de perte par insertion et d'onde stationnaire de tension ;
Demande d'antenne de satellite, véhicule, radar, banc d'essai d'antenne à hyperfréquences….etc. ;
Spécification technique du joint HF0103-07 tournant à haute fréquence
| Type de connecteur | coaxial RG405 (peuvent ajouter SMA, MCX, MMCX les connecteurs) |
| Fréquence | C.C à 3 gigahertz |
| VSWR (maximum) | 1.7@DC à 3 gigahertz |
| Fluctuation de VSWR (maximum) | 0,05 |
| Puissance de crête (maximum) | 500W |
| Vitesse tournante (maximum) | 250RPM |
| Commençant le couple (maximum) | 0.5N.cm |
| Charge axiale de connecteur (maximum) | ±0.1N |
| Isolant | PTFE |
| La température | -55 à +85℃ (la température de travail) -55 à +85℃ (température de stockage) |
| Style | Je type |
| Phase wow (degré maximum) | 1° |
| Perte par insertion | 0,25 C.C de DB @ à 1,5 gigahertz 0,30 DBs @10 à 3 gigahertz |
| Fluctuation de perte par insertion | 0,05 DBs |
| Puissance moyenne (maximum) | 200 gigahertz de W @1.5 500 W @3GHz |
| vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 0,5 N.cm |
| Charge radiale de connecteur (maximum) | ±0.1N |
| Catégorie d'IP | CRNA d'IP 40. En 60529 |
| Humidité | 95% (humidité de travail) 85% (humidité de stockage) |

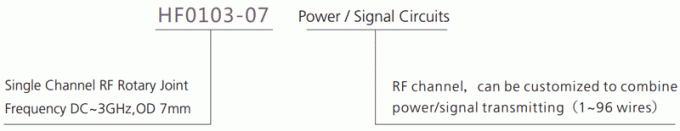

Description de numéro de la pièce

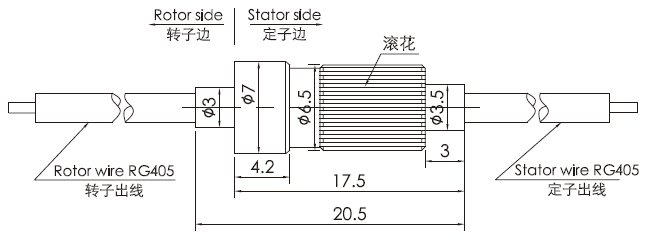

Dessin
Le joint tournant à haute fréquence a pu également s'appeler la bague collectrice à haute fréquence. Ce genre de joint tournant peut être un élément qui a installé sur le câble ou l'instrument en tant que transmettre ou casser la ligne des connexions électriques.
Si vous avez la condition adaptée aux besoins du client spécifique, jugez svp que libre pour nous consulter de sorte que nos ingénieur de vente ait pu recommander le produit le plus approprié à vous pour vous la référence.
