Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0118-56
Contactez-nous

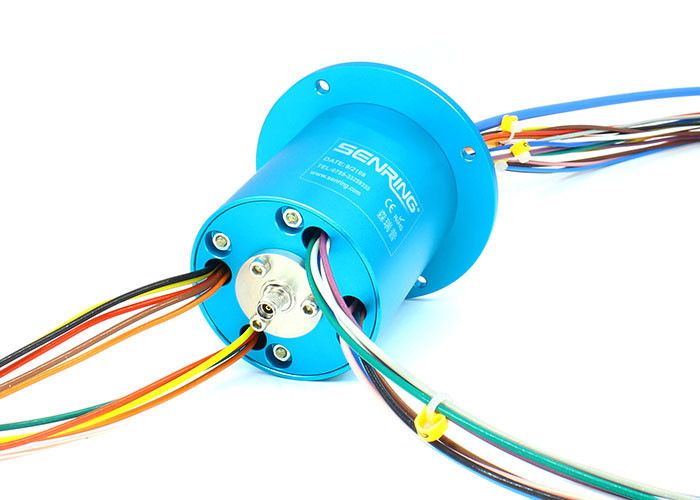

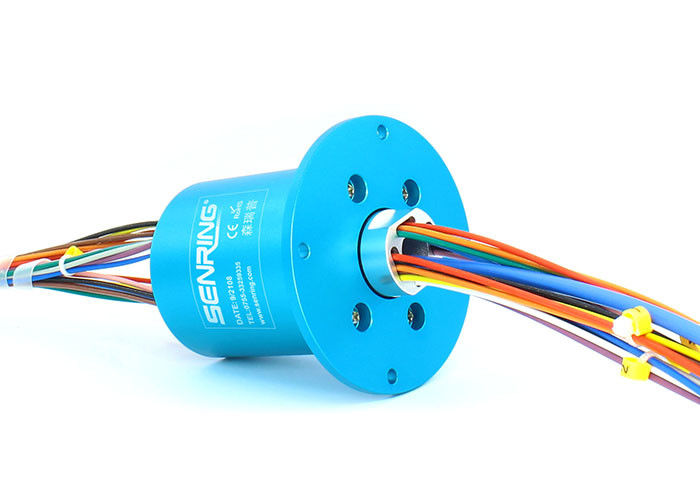

Joint tournant à haute fréquence de connecteur de SMA-K avec le simple canal de 18GHz
Description du joint HF0118-56 tournant à haute fréquence
Le joint tournant de la série rf de SenRing HF0118-56 est un joint tournant à canal unique de rf avec une plage de fréquence de C.C à 18GHz. Le type commun n'est pas spécifié, et la vitesse maximale est 100RPM. HF0118-56 est un produit s'est particulièrement développé pour répondre aux exigences de transmission des signaux analogues numériques ou périodiques ultra-rapides. Il peut mélanger 1-48 circuits électriques, et si vous devez combiner la transmission du courant et des signaux, vous pouvez choisir d'autres modèles.
Caractéristiques du joint HF0118-56 tournant à haute fréquence
1. signaux à haute fréquence du canal DC~18GHz de soutien 1 ;
2. Ce peut être puissance de cartel ou signaux de transmission (1-48 fils) ;
3. Bas rapport de perte par insertion et d'onde stationnaire de tension ;
Demande d'antenne de satellite, véhicule, radar, banc d'essai d'antenne à hyperfréquences….etc. ;
Spécification technique du joint HF0118-56 tournant à haute fréquence
| Type de connecteur | SMA-K (50Ω) |
| Fréquence | C.C à 18 gigahertz |
| VSWR (maximum) | 1.3@DC à 10 gigahertz 1.4@DC à 18 gigahertz |
| Fluctuation de VSWR (maximum) | 0,05 |
| Puissance de crête (maximum) | 3000W |
| Vitesse tournante (maximum) | 250RPM |
| Commençant le couple (maximum) | 0.5N.cm |
| Charge axiale de connecteur (maximum) | ±0.1N |
| Isolant | PTFE |
| La température | -55 à +85℃ (la température de travail) -55 à +85℃ (température de stockage) |
| Catégorie d'IP | CRNA d'IP 40. En 60529 |
| Style | Je type |
| Phase wow (degré maximum) | 1° |
| Perte par insertion | 0,25 C.C de DB @ à 10 gigahertz 0,30 DBs @10 à 18 gigahertz |
| Fluctuation de perte par insertion | 0,05 DBs |
| Puissance moyenne (maximum) | 500 gigahertz de W @1 200 W @6GHz 100 gigahertz de W @12 30 W @18GHz |
| vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 0,5 N.cm |
| Charge radiale de connecteur (maximum) | ±0.1N |
| Humidité | 95% (humidité de travail) 85% (humidité de stockage) |
| Mécanique | |
| Vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température | -30℃~80℃ |
| Humidité | Rhésus de 0~85% |
| Matériel de contact | or-or |
| Logement du matériel | alliage d'aluminium |
| Couple | canaux 0.05N.m+0.01N.m/6 |
| Élém. élect. | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~440VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG#17 a argenté le fil de téflon | AWG#22 a argenté le fil de téflon |
| Longueur de fil de connexion | norme 150mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |

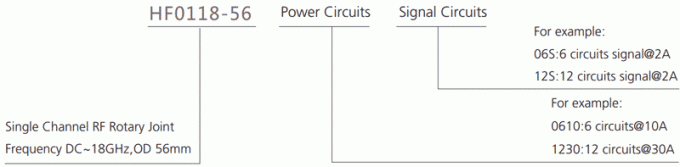

Description de numéro de la pièce

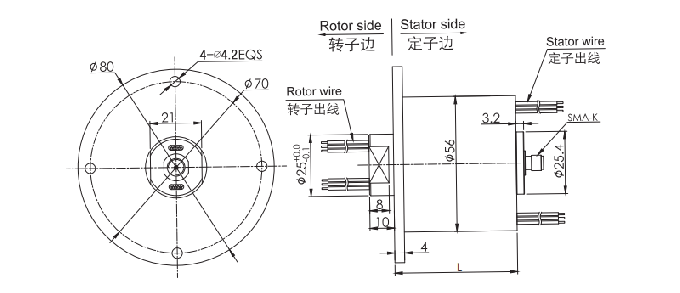

Dessin
| liste modèle | La Manche de rf | Fréquence | Circuits no (10A) | Circuits no (0~2A) | Longueur L (millimètres) |
| HF0118-56-0610 | 1 canal | DC~18GHz | 6 canaux | 0 | 38mm |
| HF0118-56-06S | 1 canal | DC~18GHz | 0 | 6 canaux | 38mm |
| HF0118-56-0610-06S | 1 canal | DC~18GHz | 6 canaux | 6 canaux | 55mm |
| HF0118-56-1210 | 1 canal | DC~18GHz | 12 canaux | 0 | 55mm |
| HF0118-56-12S | 1 canal | DC~18GHz | 0 | 12 canaux | 55mm |
| HF0118-56-0610-12S | 1 canal | DC~18GHz | 6 canaux | 12 canaux | 71.5mm |
| HF0118-56-1810 | 1 canal | DC~18GHz | 18 canaux | 0 | 71.5mm |
| HF0118-56-18S | 1 canal | DC~18GHz | 0 | 18 canaux | 71.5mm |
| HF0118-56-0610-18S | 1 canal | DC~18GHz | 6 canaux | 18 canaux | 88.5mm |
| HF0118-56-1210-12S | 1 canal | DC~18GHz | 12 canaux | 12 canaux | 88.5mm |
| HF0118-56-2410 | 1 canal | DC~18GHz | 24 canaux | 0 | 88.5mm |
| HF0118-56-24S | 1 canal | DC~18GHz | 0 | 24 canaux | 88.5mm |
| HF0118-56-36S | 1 canal | DC~18GHz | 0 | 36 canaux | 122mm |
| HF0118-56-48S | 1 canal | DC~18GHz | 0 | 48 canaux | 156mm |
Envoyez-votre enquête directement nous
