Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
HF0150-12
Contactez-nous
Glissement Ring For Transmitting Of Analog de joint tournant de la Manche de signal 50GHz rf et signaux numériques

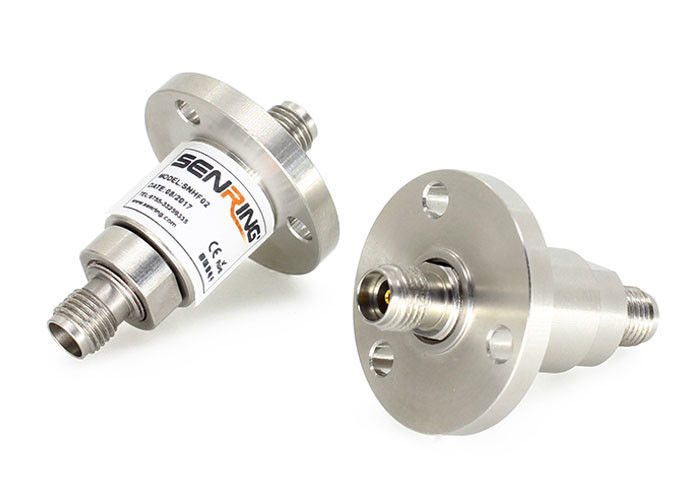

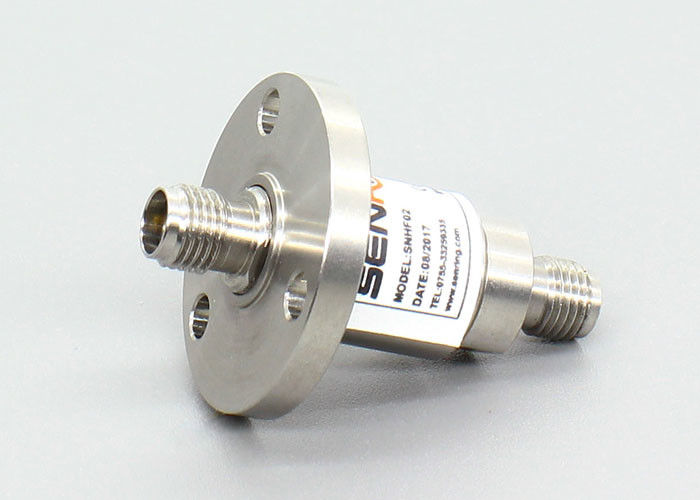

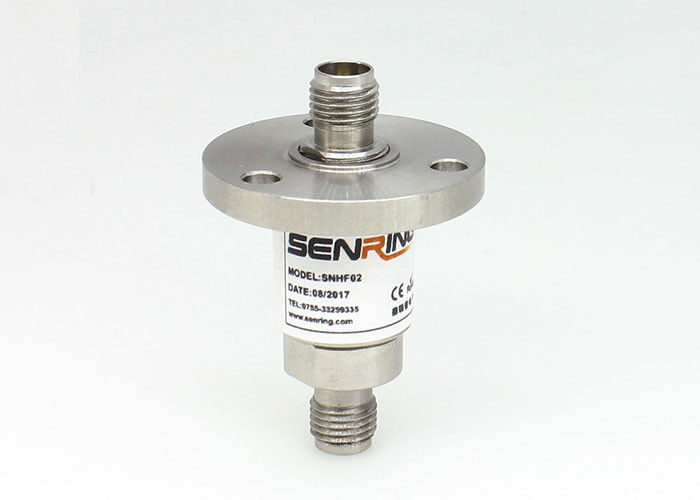

Description du joint HF0150-12 tournant à haute fréquence
Le joint tournant de la série rf de Senring HF0150-12 est une bague collectrice à haute fréquence singal du canal (rf), la fréquence DC~50GHz, 2,4 (K) - connecteur de F, la vitesse 100RPM de travail. HF0150-12 est transmission utilisée d'analogue et des signaux numériques, la Manche de rf, peuvent être adaptés aux besoins du client pour combiner la puissance/signaux.
Caractéristiques du joint HF0150-12 tournant à haute fréquence
1. Il peut transmettre (rf coaxial) les signaux ultra-rapides et à haute fréquence sans erreurs ;
2. soutient 1 canal de C.C 50GHz (rf coaxial) à la transmission à haute fréquence ;
3. a l'excellent rapport de perte par insertion et d'onde stationnaire de tension ;
4. approprié aux antennes de satellite, aux dispositifs montés sur véhicule, au radar, aux bancs d'essai d'antenne à hyperfréquences et à d'autres champs.
Spécification technique du joint HF0150-12 tournant à haute fréquence
| Type de connecteur | femelle de 2.4mm Female-2.4mm (50Ω) |
| Fréquence | C.C à 50 gigahertz |
| VSWR (maximum) | 1.3@DC à 10 gigahertz 1.4@10 à 26.5GHz 1.7@26.5 à 50GHz |
| Fluctuation de VSWR (maximum) | C.C 0.05@ à 26,5 gigahertz 0,2 @ 26,5 à 50 gigahertz |
| Puissance de crête (maximum) | 3000W |
| Vitesse tournante (maximum) | 150RPM |
| Commençant le couple (maximum) | 0.5N.cm |
| Charge axiale de connecteur (maximum) | ±0.1N |
| La température | -55 à +85℃ (la température de travail) -55 à +85℃ (température de stockage) |
| Humidité | 95% (humidité de travail) 85% (température de stockage) |
| Style | Je type |
| Phase wow (degré maximum) | 1°@DC à 26,5 gigahertz 2°@26.5 à 50 gigahertz |
| Perte par insertion | 0,30 C.C de DB @ à 10 gigahertz 0,50 DBs @10 à 26.5GHz 0,90 DBs @26.5 à 50GHz |
| Fluctuation de perte par insertion | 0,1 DBs |
| Puissance moyenne (maximum) | 50 gigahertz de W @1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| vie active | > 10 millions pour la référence (dépend des conditions de travail) |
| Couple tournant (maximum) | 0,5 N.cm |
| Charge radiale de connecteur (maximum) | ±0.1N |
| Catégorie d'IP | CRNA d'IP 40. En 60529 |
| Isolant | PTFE |

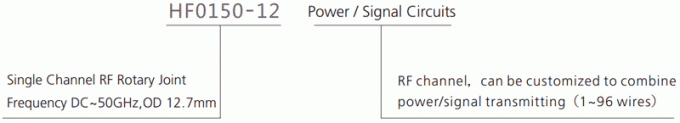

Description de numéro de la pièce

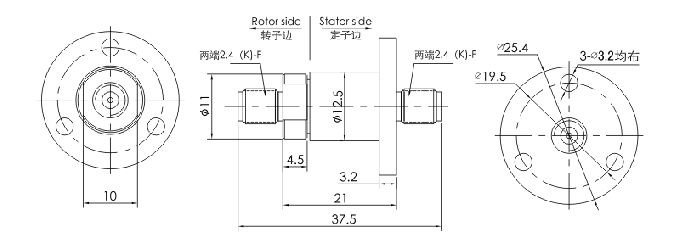

Dessin
FAQ :
Q1 : Quelles données techniques devraient être données pour notre modèle adapté aux besoins du client de bague collectrice.
: Si vous voulez adapter le modèle aux besoins du client spécial de bague collectrice, vous devez fournir des détails en tant que ci-dessous :
1. vitesse operatring (T/MN)
2. le type d'installation
3. taille d'ensemble
4. canaux (le no. de fil simple sans compter que le câble)
5. tension et actuel évalués pour des anneaux de puissance et des anneaux de signal
6. le type de signal et connexe
paramètres (très importants)
7. température de fonctionnement h.IP (conditions de scellage)
Q2 : De quelle longueur est-il votre cycle de fabrication ?
: Il a besoin de 7 à 15 jours pour les produits standard, 10 à 20 jours pour les produits adaptés aux besoins du client simples,
15 à 40 jours pour les produits adaptés aux besoins du client complexes.
