M5 2 syndicats rotatoires du passage Pnuematic/+Electric Hybridry pour des tuyaux de 4mm

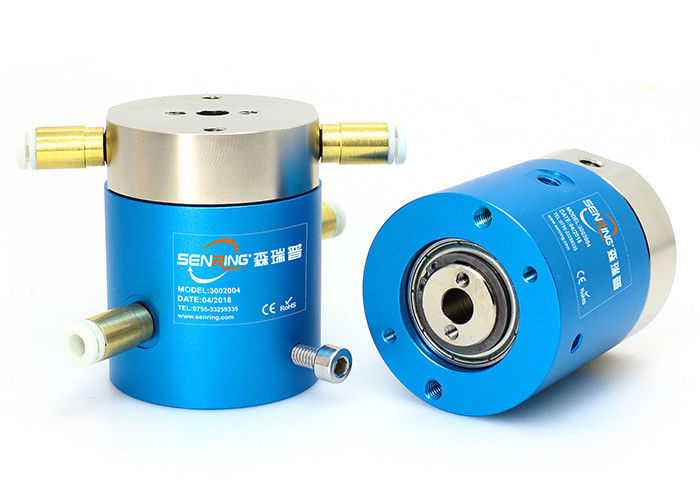

Description de l'union 3002004 rotatoire pneumatique
Le SenRing bague collectrice pneumatique et électrique de 3002 séries est un joint tournant de double-canal qui peut tourner 360 degrés pour transmettre deux canaux d'air comprimé, de vapeur, de vide et d'autres médias de gaz. Il soutient de diverses tailles des tuyaux d'air comprenant 4mm, 6mm, 8mm, 10mm, et 12mm. La bague collectrice électrique rotatoire de 3002 séries peut non seulement transmettre le gaz, mais se mélange également et transmettre de divers courants de 2A à 800A.
Avantages :
1. petite taille ;
2. poids léger ;
3. petit couple ;
4. canaux multiples de gaz qui ne s'y mêlent pas les uns avec les autres.
Caractéristiques de l'union 3002004 rotatoire pneumatique
1. appui transmettre la puissance et les signaux mélangés, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles d'autobus, etc. ;
2. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc.
3. Max. Pressure : 1Mpa (vide : -1.5kPa, à haute pression peut être adapté aux besoins du client) ;
4. Port M5 de soutien 2 pour des tuyaux de 4mm ;
Spécification technique de l'union 3002004 rotatoire pneumatique
| Passages (gaz) | 2 passages |
| Taille de tuyau | tuyau de 4mm, port M5 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG26# a argenté le fil de téflon | AWG26# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |

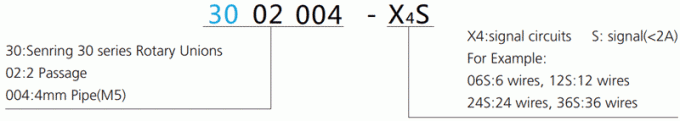

Description de numéro de la pièce

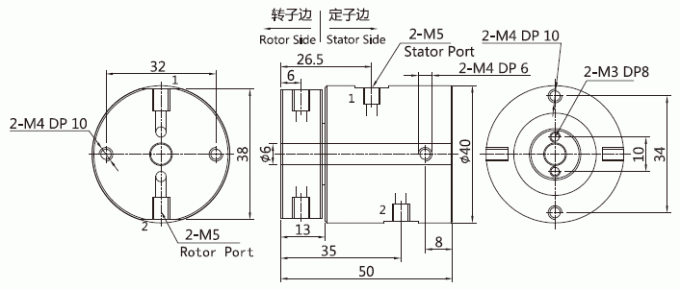

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3002004 | 2 passages | M5 | 4~6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de signal (2A) | Longueur L (millimètres) |
| 3002004-06S | 2 passages | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2 passages | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2 passages | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2 passages | M5 | 4~6mm | 36 | 52 |
Le joint tournant à haute fréquence a pu également s'appeler la bague collectrice à haute fréquence. Ce genre de joint tournant peut être un élément qui a installé sur le câble ou l'instrument en tant que transmettre ou casser la ligne des connexions électriques.
Si vous avez la condition adaptée aux besoins du client spécifique, jugez svp que libre pour nous consulter de sorte que nos ingénieur de vente ait pu recommander le produit le plus approprié à vous pour vous la référence.
