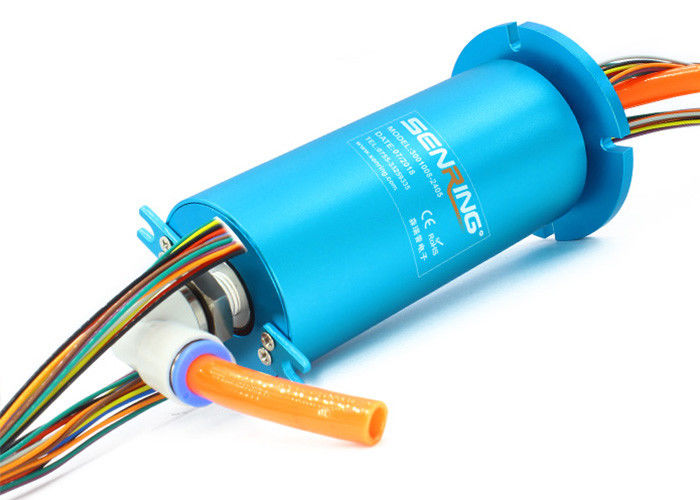

L'union rotatoire pneumatique avec le support de bride peut être adaptée aux besoins du client avec le support creux d'axe
Description de l'union 3001008 rotatoire pneumatique
Le joint tournant pneumatique de Senring 3001 est un joint tournant de passage simple qui peut tourner 360 degrés pour transmettre de divers médias de gaz tels que l'air comprimé, la vapeur, et le vide. Il soutient les tuyaux de gaz multiples de 4mm, de 6mm, de 8mm, de 10mm, et de 12mm. Le joint tournant pneumatique de 3001 séries inclut également une série électrique de joint tournant, qui peut non seulement transmettre le gaz, mais se mélange également et transmettre de divers courants s'étendant de 2A à 800A. Le joint de tuyau rotatoire de 3001008 séries a les avantages du couple de petite taille, léger, et bas.
Caractéristiques de l'union 3001008 rotatoire pneumatique
1. C'est un joint tournant de passage simple avec 1 admission et 1 débouché pour la transmission de gaz et d'électricité.
2. Il a un G1/4 » allant et soutient des diamètres de tuyau de 6-10mm.
3. Il peut mélanger des lignes électriques, des lignes, des autobus industriels, des lignes de contrôle, et des lignes de détection.
4. Il est installé par l'intermédiaire d'une bride standard et peut également être adapté aux besoins du client avec un axe creux.
5. Il peut transmettre de divers médias, y compris l'air comprimé, l'azote, les mélanges chimiques, la vapeur, l'eau de refroidissement, l'eau chaude, et le pétrole chaud.
Spécification technique de l'union 3001008 rotatoire pneumatique
| Passages (gaz) | 1 passage |
| Taille de tuyau | tuyau de 8mm, » port G1/4 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 10Mpa, vide -90kPa | |
| couple | 0.2N.m | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 200mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |

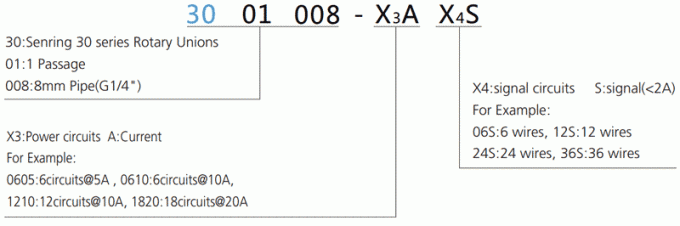

Description de numéro de la pièce

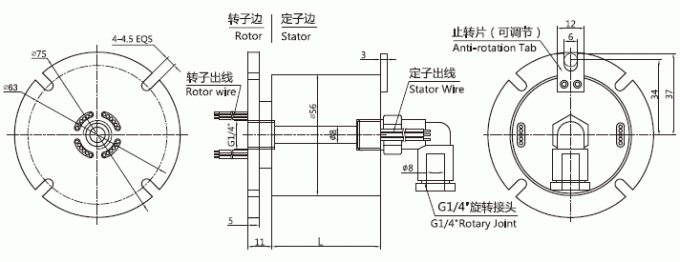

Dessin
Liste modèle standard
| List modèle | Passages (gaz) | Circuits de puissance (10A) | Circuits de signal (2A) | Longueur L (millimètres) |
| 3001008-02S | 1 passage | 0 | 2 | 34 |
| 3001008-0210 | 1 passage | 2 | 0 | 34 |
| 3001008-03S | 1 passage | 0 | 3 | 34 |
| 3001008-0310 | 1 passage | 3 | 0 | 34 |
| 3001008-06 | 1 passage | 0 | 6 | 34 |
| 3001008-0210-04S | 1 passage | 2 | 4 | 34 |
| 3001008-0410-02S | 1 passage | 4 | 2 | 34 |
| 3001008-0610 | 1 passage | 6 | 0 | 34 |
| 3001008-12S | 1 passage | 0 | 12 | 52 |
| 3001008-0210-10S | 1 passage | 2 | 10 | 52 |
| 3001008-0310-09S | 1 passage | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 passage | 4 | 8 | 52 |
| 3001008-0610-06S | 1 passage | 6 | 6 | 52 |
| 3001008-0810-04S | 1 passage | 8 | 4 | 52 |
| 3001008-1010-02S | 1 passage | 10 | 2 | 52 |
| 3001008-1210 | 1 passage | 12 | 0 | 52 |
Dessin
Liste modèle standard
| List modèle | Passages (gaz) | Circuits de puissance (10A) | Circuits de signal (2A) | Longueur L (millimètres) |
|
3001008-1210-06S
|
1 passage | 12 | 6 | 71,5 |
|
3001008-1410-04S
|
1 passage | 14 | 4 | 71,5 |
|
3001008-1610-02S
|
1 passage | 16 | 2 | 71,5 |
|
3001008-18S
|
1 passage | 0 | 18 | 71,5 |
|
3001008-0210-16S
|
1 passage | 2 | 16 | 71,5 |
|
3001008-0410-14S
|
1 passage | 4 | 14 | 71,5 |
|
3001008-0610-12S
|
1 passage | 6 | 12 | 71,5 |
|
3001008-0810-10S
|
1 passage | 8 | 10 | 71,5 |
|
3001008-1010-08S
|
1 passage | 10 | 8 | 71,5 |
| 3001008-24S | 1 passage | 0 | 24 | 88,5 |
| 3001008-0410-20S | 1 passage | 4 | 20 | 88,5 |
| 3001008-0610-18S | 1 passage | 6 | 18 | 88,5 |
| 3001008-1210-12S | 1 passage | 12 | 12 | 88,5 |
| 3001008-1810-06S | 1 passage | 18 | 6 | 88,5 |
| 3001008-2410 | 1 passage | 24 | 0 | 88,5 |
| 3001008-30S | 1 passage | 0 | 30 | 105 |
| 3001008-0210-28S | 1 passage | 2 | 28 | 105 |
| 3001008-0410-26S | 1 passage | 4 | 26 | 105 |
| 3001008-0610-24S | 1 passage | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 passage | 12 | 18 | 105 |
|
3001008-36S
|
1 passage | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 passage | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 passage | 6 | 30 | 122 |
|
3001008-42S
|
1 passage | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 passage | 4 | 38 | 139 |
|
3001008-48S
|
1 passage | 0 | 48 | 156 |
|
3001008-56S
|
1 passage | 0 | 56 | 178 |
|
3001008-72S
|
1 passage | 0 | 72 | 223 |
Union rotatoire pneumatique/hydraulique est conçue pour l'appareil rotatoire et elle peut fournir la transmission hybride sûre et stable pour la pression atmosphérique multi de passage et les médias liquides. Avec la conception modulaire, elle est plus stable et fiable. Avec la conception ennuyée, elle peut passer des fils ou passer d'autres dispositifs.
